Сэндвич-узел - это конструктивное соединение элементов, в котором используются многослойные сэндвич-панели или осуществляется их стыковка между собой, с несущими конструкциями здания либо с другими ограждающими элементами. Именно от правильного проектирования и исполнения таких узлов зависит герметичность ограждающей конструкции, отсутствие мостиков холода, надежность крепления панелей, долговечность утеплителя и способность всей системы воспринимать эксплуатационные нагрузки. На практике качество отдельных панелей редко становится причиной проблем при эксплуатации здания. Значительно чаще дефекты возникают именно в местах соединений, где одновременно пересекаются металлические облицовки, теплоизоляционный слой, крепеж, герметизация и несущие элементы каркаса.
Современные сэндвич-панели представляют собой сложный строительный материал, состоящий из двух металлических облицовок и слоя утеплителя между ними. Однако сами панели являются лишь частью общей ограждающей системы. После монтажа десятков или сотен панелей образуется большое количество стыков, углов, примыканий и проходов инженерных коммуникаций, каждый из которых требует собственного конструктивного решения. Именно эти участки принято называть сэндвич-узлами.

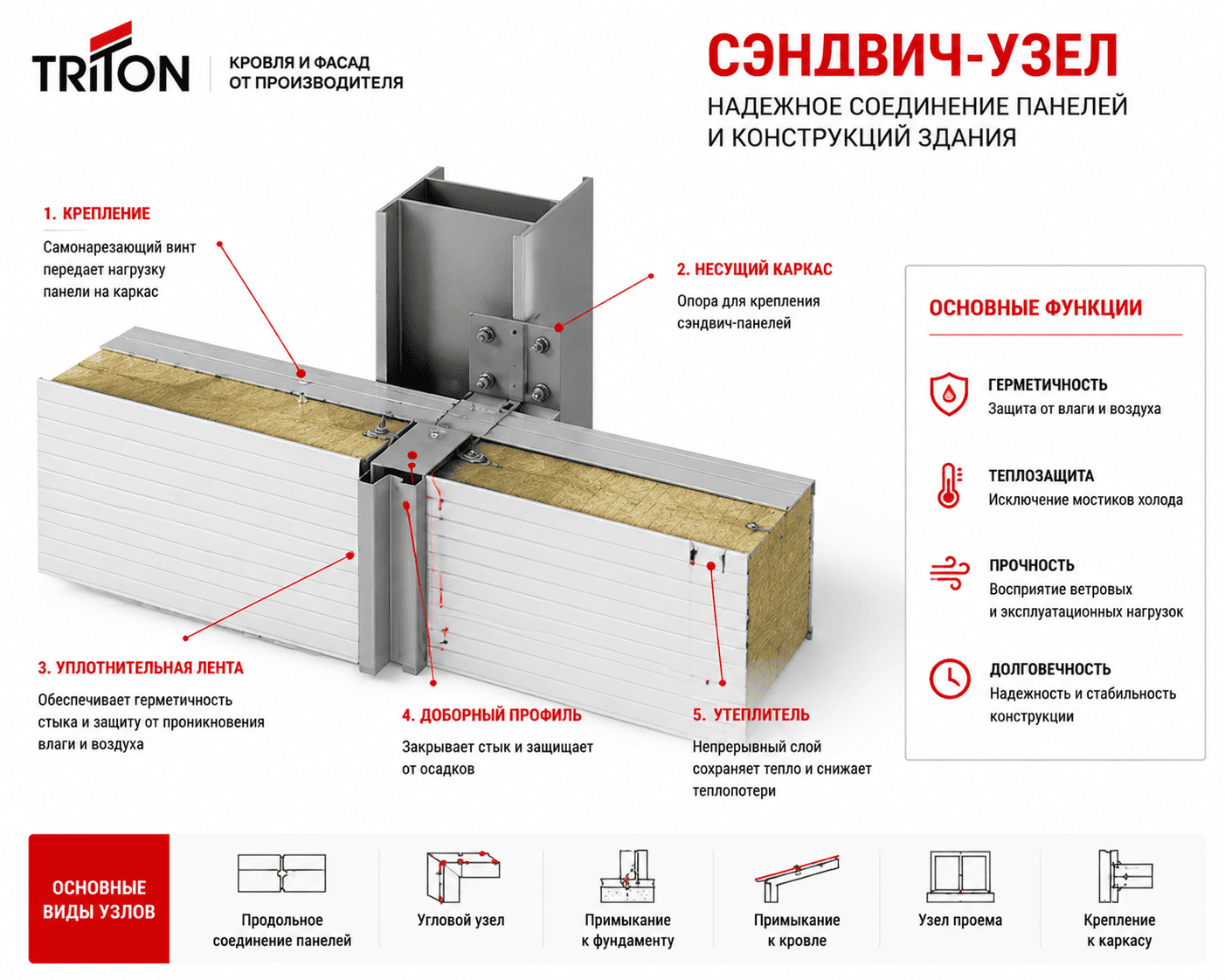

Что входит в состав сэндвич-узла
Конструкция любого сэндвич-узла значительно сложнее обычного соединения двух панелей. В одном месте одновременно взаимодействуют несколько различных материалов, обладающих разными механическими и теплотехническими характеристиками. Помимо самих панелей здесь располагаются крепежные элементы, несущий металлический каркас, герметизирующие материалы, уплотнительные ленты, доборные профили, теплоизоляционные вставки и декоративные нащельники.
Каждый компонент выполняет собственную функцию. Облицовки воспринимают внешние нагрузки и защищают утеплитель, сердечник снижает теплопотери, крепеж передает нагрузку на каркас здания, герметики препятствуют проникновению влаги и воздуха, а доборные элементы закрывают открытые участки соединений и обеспечивают организованный отвод воды. При отсутствии хотя бы одного из этих компонентов надежность всего узла существенно снижается.
Особенность подобных соединений заключается в том, что все элементы должны работать как единая система. Избыточная жесткость одного компонента или неправильный выбор герметика способны привести к преждевременному разрушению соединения даже при использовании качественных панелей.
Основные виды сэндвич-узлов
Количество разновидностей соединений зависит от назначения здания, ориентации панелей и особенностей несущего каркаса. Однако большинство конструкций можно разделить на несколько основных групп.
| Вид узла | Назначение |
|---|---|
| Продольное соединение панелей | Стыковка соседних панелей по длине стены или кровли |
| Угловой узел | Соединение панелей на внешних и внутренних углах здания |
| Узел примыкания к фундаменту | Передача нагрузки и защита нижней части стены |
| Узел примыкания к кровле | Обеспечение герметичного перехода между стеной и кровлей |
| Узел оконного или дверного проема | Оформление проемов с сохранением герметичности |
| Узел крепления к каркасу | Передача нагрузок на металлические или железобетонные конструкции |
Каждый из перечисленных узлов имеет собственную конструкцию и рассчитывается отдельно с учетом действующих нагрузок и условий эксплуатации.
Принцип работы сэндвич-узла
Во время эксплуатации здания соединения испытывают одновременно несколько видов нагрузок. На них действует собственный вес панелей, давление и отсос ветра, температурные деформации металлических облицовок, подвижки каркаса, снеговые нагрузки на кровельных участках и вибрационные воздействия. Одновременно узел должен сохранять герметичность, предотвращать проникновение влаги и обеспечивать непрерывность теплоизоляционного слоя.
Например, при нагревании наружной облицовки летом температура окрашенной стали может превышать +70 °C, тогда как зимой она опускается значительно ниже нуля. В результате металлические листы многократно изменяют свои размеры. Если соединение выполнено без учета этих деформаций, возникают внутренние напряжения, которые постепенно приводят к ослаблению креплений, разрушению герметика и нарушению герметичности стыка.
Правильно спроектированный сэндвич-узел позволяет всем элементам конструкции компенсировать подобные изменения без потери эксплуатационных характеристик.
Требования к герметичности
Одной из важнейших характеристик любого сэндвич-узла является его способность предотвращать проникновение атмосферной влаги и неконтролируемое движение воздуха. Даже небольшая негерметичность соединения способна привести к постепенному увлажнению утеплителя, снижению его теплового сопротивления и появлению конденсата внутри панели.
Для обеспечения герметичности используются различные комбинации уплотнительных лент, бутилкаучуковых герметиков, силиконовых составов и специальных профилированных уплотнителей. При этом герметик не должен работать как единственный защитный элемент. Современные соединения проектируются по принципу нескольких уровней защиты, когда наружный контур принимает основное воздействие осадков, а внутренние уплотнения выполняют резервную функцию.
Особое внимание уделяется стыкам кровельных панелей, поскольку именно здесь наиболее вероятно проникновение дождевой и талой воды. Даже незначительные ошибки при устройстве соединений могут стать причиной протечек уже в первые годы эксплуатации.
Теплотехнические особенности
Сэндвич-узлы относятся к наиболее ответственным участкам с точки зрения теплотехники. Если непрерывность теплоизоляционного слоя нарушается металлическими креплениями или элементами каркаса, образуются мостики холода. Через такие зоны происходят повышенные теплопотери, а температура внутренней поверхности конструкции снижается.
В холодный период это может привести к образованию конденсата на внутренних элементах соединения. При многократном повторении подобных процессов повышается риск коррозии металлических деталей и ухудшения состояния утеплителя.
Для снижения теплопотерь проектировщики используют терморазрывы, специальные дистанционные элементы, оптимизированное расположение крепежа и дополнительные теплоизоляционные вставки. Расчет подобных узлов выполняется отдельно от расчета самих панелей, поскольку распределение тепловых потоков здесь существенно отличается от основной поверхности стены.
Конструктивные особенности крепления
Крепление сэндвич-панелей осуществляется при помощи специальных самонарезающих винтов или болтовых соединений, передающих нагрузку непосредственно на несущий каркас. Количество крепежных элементов определяется расчетом с учетом ветрового района, высоты здания, размеров панелей и типа основания.
Например, на крайних участках фасада ветровая нагрузка обычно выше, чем в центральной зоне стены. Поэтому количество креплений в угловых участках здания увеличивается. Подобный подход позволяет равномерно распределить усилия и исключить локальные деформации облицовки.
Не менее важно соблюдать рекомендуемый момент затяжки крепежа. Недостаточная затяжка приводит к ослаблению соединения, а чрезмерное усилие способно деформировать металлическую облицовку, повредить уплотнительную шайбу и нарушить герметичность узла.
Влияние температурных деформаций
Металлические облицовки сэндвич-панелей обладают достаточно высоким коэффициентом линейного расширения. При изменении температуры на десятки градусов размеры длинных панелей изменяются на несколько миллиметров. Например, стальная облицовка длиной 12 метров при перепаде температуры 80 °C способна изменить свою длину примерно на 11-12 мм.
Если конструкция соединения полностью исключает возможность подобных перемещений, возникают значительные внутренние напряжения. Именно поэтому большинство современных сэндвич-узлов предусматривает возможность компенсации температурных деформаций без нарушения герметичности соединения.
Особенно внимательно подобные вопросы рассматриваются при устройстве длинных фасадов, кровель большой площади и зданий, расположенных в регионах с существенными сезонными колебаниями температуры.
Типичные ошибки при устройстве сэндвич-узлов
Большинство эксплуатационных проблем связано не с качеством самих панелей, а с нарушением технологии выполнения соединений.
Наиболее распространенными ошибками являются:
- отсутствие герметизирующих лент в проектных местах;
- неправильная установка крепежных элементов;
- чрезмерная или недостаточная затяжка саморезов;
- нарушение непрерывности теплоизоляционного слоя;
- использование несовместимых герметиков;
- отсутствие температурных компенсационных зазоров;
- неправильное устройство примыканий к кровле и фундаменту.
Подобные нарушения способны привести к образованию мостиков холода, появлению протечек, ускоренной коррозии крепежа, намоканию утеплителя и постепенному разрушению соединения.
Контроль качества и эксплуатация
После завершения монтажа особое внимание уделяется проверке геометрии соединений, правильности установки крепежных элементов, состоянию герметизирующих материалов и отсутствию повреждений защитного покрытия панелей. На крупных объектах дополнительно выполняется контроль герметичности отдельных узлов и обследование теплотехнических характеристик с использованием тепловизионной съемки.
Во время эксплуатации рекомендуется регулярно осматривать наиболее ответственные соединения, особенно примыкания кровли, угловые участки здания и места прохода инженерных коммуникаций. При обнаружении повреждений герметика, следов протечек или локальной коррозии ремонт выполняется незамедлительно, поскольку дальнейшее проникновение влаги значительно ускоряет разрушение узла.
Значение сэндвич-узлов для долговечности здания
Практика эксплуатации показывает, что именно качество конструктивных соединений определяет реальный срок службы зданий из сэндвич-панелей. Даже панели с высокими эксплуатационными характеристиками не смогут обеспечить расчетную долговечность при наличии дефектных узлов примыкания, негерметичных стыков или неправильно выполненных креплений.
Современный сэндвич-узел представляет собой сложную инженерную систему, в которой одновременно решаются задачи прочности, герметичности, теплоизоляции, компенсации температурных деформаций и защиты от атмосферных воздействий. Только комплексный подход к проектированию и монтажу позволяет сохранить первоначальные характеристики ограждающих конструкций на протяжении всего расчетного срока эксплуатации здания.
Сэндвич-узел является одним из наиболее ответственных элементов конструкций из многослойных панелей. Именно в местах соединений обеспечивается передача нагрузок, герметичность, непрерывность теплоизоляции и устойчивость фасада или кровли к климатическим воздействиям. Грамотно спроектированные и качественно выполненные узлы позволяют исключить образование мостиков холода, предотвратить проникновение влаги и значительно увеличить срок службы всей ограждающей конструкции, сохраняя ее прочность, энергоэффективность и эксплуатационную надежность в течение многих десятилетий.
