Тепловой замок панели - это специальное конструктивное решение в зоне соединения строительных панелей, предназначенное для уменьшения теплопотерь через стык и предотвращения образования мостиков холода. В отличие от обычного механического замкового соединения, основной задачей теплового замка является не только надежная фиксация соседних элементов, но и сохранение непрерывности теплоизоляционного контура. Такая конструкция широко применяется в стеновых и кровельных сэндвич-панелях, фасадных системах, холодильных камерах, производственных зданиях, логистических комплексах и других объектах, где энергоэффективность ограждающих конструкций имеет большое значение.
Практика эксплуатации показывает, что именно соединения между панелями становятся наиболее уязвимыми участками с точки зрения теплотехники. Даже если сама панель обладает высоким сопротивлением теплопередаче, неправильно выполненный стык способен значительно снизить эффективность всей ограждающей конструкции. Через такие участки происходят повышенные теплопотери, снижается температура внутренней поверхности стены, увеличивается вероятность образования конденсата и возрастает риск коррозии металлических элементов. Именно поэтому современные производители уделяют конструкции теплового замка не меньше внимания, чем характеристикам утеплителя или облицовочных материалов.
Почему соединения панелей становятся мостиками холода
Любая многослойная панель состоит из металлических облицовок и теплоизоляционного сердечника. Основная площадь панели обладает практически одинаковыми теплотехническими характеристиками, поскольку слой утеплителя остается непрерывным. Однако в местах соединения конструкция неизбежно усложняется. Здесь появляются профилированные металлические элементы, крепеж, уплотнители, дополнительные перегибы облицовки и технологические зазоры.
Металл обладает теплопроводностью, которая во много раз превышает теплопроводность утеплителей. Например, коэффициент теплопроводности минеральной ваты составляет примерно 0,035-0,045 Вт/(м·К), тогда как у стали этот показатель находится на уровне около 50 Вт/(м·К). Разница превышает тысячу раз. Если наружная и внутренняя металлические облицовки оказываются связанными между собой без достаточного термического разрыва, через соединение начинает интенсивно передаваться тепло.
Кроме теплопроводности металла необходимо учитывать геометрию самого стыка. Даже небольшая щель или неплотное прилегание панелей создают условия для инфильтрации воздуха. В зимний период теплый воздух из помещения начинает выходить наружу, а холодный проникает внутрь конструкции, дополнительно увеличивая теплопотери.
Принцип работы теплового замка

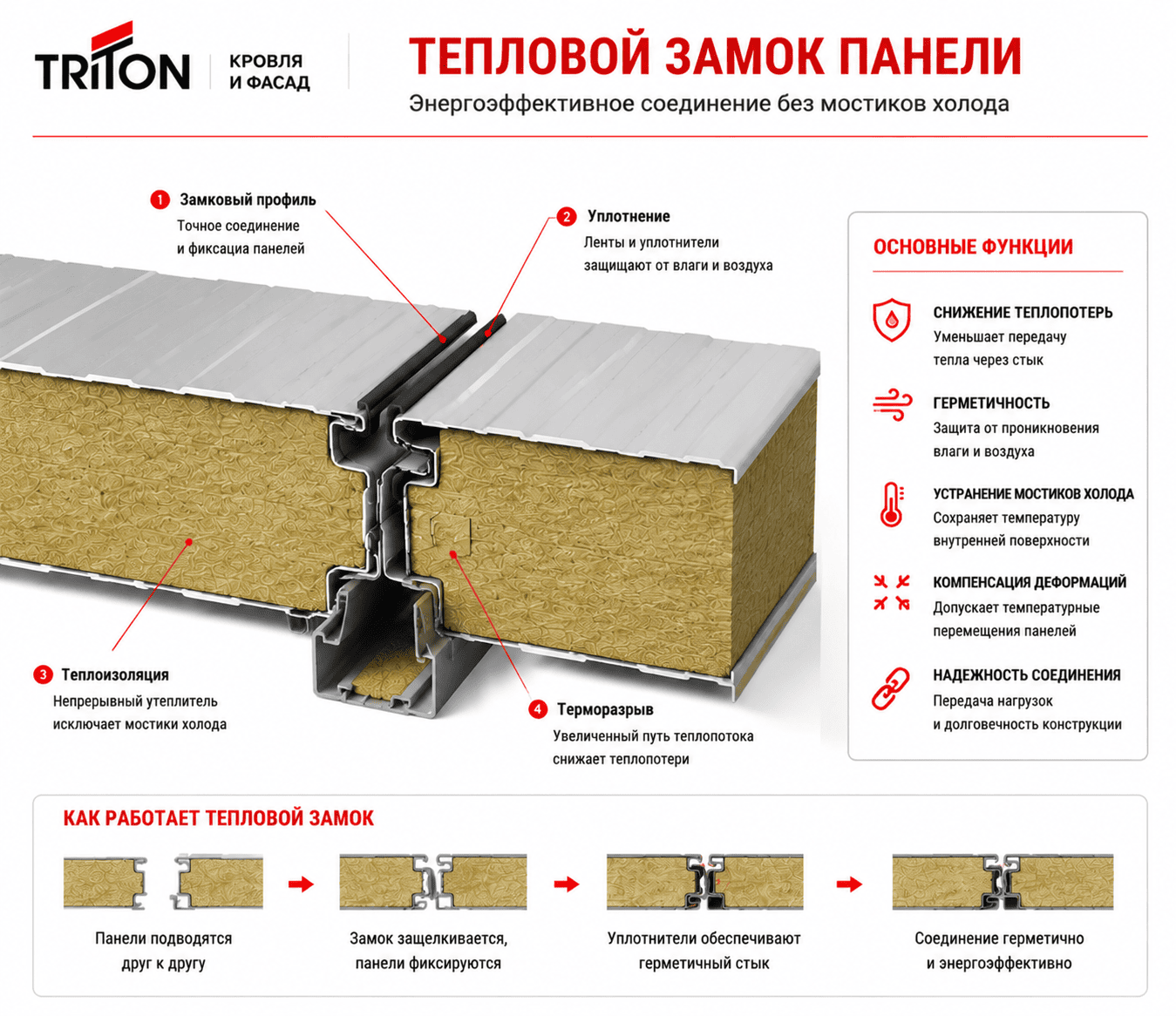

Основная задача теплового замка заключается в увеличении длины пути теплового потока и уменьшении площади прямого контакта металлических элементов. Для этого профиль соединения выполняется сложной формы с несколькими перегибами, внутренними камерами и взаимно перекрывающимися участками металла.
В отличие от обычного прямого соединения, тепловой поток не проходит через стык по кратчайшему расстоянию. Он вынужден огибать несколько участков профиля, проходить через зоны с утеплителем и преодолевать дополнительные воздушные камеры, каждая из которых обладает относительно низкой теплопроводностью. В результате суммарное сопротивление теплопередаче увеличивается, а интенсивность тепловых потерь уменьшается.
Во многих современных конструкциях дополнительно применяются специальные теплоизоляционные вставки, многоконтурные уплотнители и капиллярные разрывы, которые одновременно улучшают герметичность соединения и повышают его теплотехнические характеристики.
Основные функции теплового замка
Тепловой замок выполняет сразу несколько инженерных задач, обеспечивая надежную работу соединения в течение всего срока эксплуатации.
| Функция | Практическое значение |
|---|---|
| Снижение теплопотерь | Уменьшает передачу тепла через стык панелей |
| Устранение мостиков холода | Повышает общую энергоэффективность ограждающей конструкции |
| Повышение герметичности | Ограничивает инфильтрацию воздуха |
| Защита от конденсата | Сохраняет более высокую температуру внутренней поверхности |
| Повышение долговечности | Снижает вероятность коррозии и увлажнения утеплителя |
| Улучшение эксплуатационных характеристик | Обеспечивает стабильную работу панели при перепадах температур |
Все перечисленные функции тесно взаимосвязаны. Улучшение теплотехнических характеристик одновременно уменьшает вероятность образования конденсата и продлевает срок службы всей конструкции.
Конструктивные особенности теплового замка
Современные тепловые замки отличаются достаточно сложной геометрией. В большинстве случаев профиль включает несколько взаимно перекрывающихся металлических участков, образующих лабиринтную схему соединения. Подобная конструкция затрудняет как передачу тепла, так и проникновение влаги.
Дополнительную роль играют воздушные камеры, образующиеся внутри замка после соединения панелей. Воздух в неподвижном состоянии обладает низкой теплопроводностью, поэтому подобные камеры работают как дополнительный теплоизоляционный слой.
В ряде конструкций применяется принцип разнесения металлических облицовок. Наружный и внутренний листы максимально удаляются друг от друга в зоне соединения, уменьшая интенсивность теплового потока. Чем длиннее путь передачи тепла и меньше площадь контакта металла, тем выше эффективность теплового замка.
Для холодильных камер и объектов с повышенными требованиями к энергоэффективности конструкция соединения может дополнительно включать пластиковые терморазрывы или специальные полимерные элементы, обладающие значительно меньшей теплопроводностью по сравнению со сталью.
Влияние на энергоэффективность здания
Даже при использовании панелей с высоким сопротивлением теплопередаче качество соединений существенно влияет на общий уровень тепловых потерь здания. Если площадь стыков составляет всего несколько процентов от общей площади ограждающей конструкции, именно через них может проходить значительно большая доля теплового потока.
Например, при наличии выраженных мостиков холода фактическое сопротивление теплопередаче всей стены может оказаться на 10-20 % ниже расчетного значения. Для крупных складских или производственных зданий это означает увеличение расходов на отопление на протяжении всего срока эксплуатации объекта.
Использование теплового замка позволяет приблизить реальные характеристики стены к расчетным, поскольку тепловые потери через соединения существенно уменьшаются. Особенно заметен этот эффект в регионах с продолжительным отопительным периодом и большими перепадами наружной температуры.
Защита от образования конденсата
Одним из важнейших преимуществ теплового замка является повышение температуры внутренней поверхности соединения. При отсутствии эффективной теплоизоляции металл охлаждается значительно сильнее окружающих участков стены. Если его температура становится ниже точки росы, водяной пар из воздуха начинает конденсироваться непосредственно на поверхности соединения.
Регулярное образование конденсата приводит к намоканию утеплителя, развитию коррозии крепежных элементов, ухудшению санитарного состояния помещений и постепенному снижению эксплуатационных характеристик конструкции. Особенно чувствительны к подобным процессам холодильные камеры, пищевые производства и здания с повышенной влажностью воздуха.
Благодаря уменьшению теплопередачи через соединение температура внутренней облицовки остается более высокой, что значительно снижает вероятность появления конденсата даже в сложных условиях эксплуатации.
Влияние температурных деформаций
Конструкция теплового замка должна одновременно обеспечивать высокую теплоизоляцию и сохранять возможность температурных перемещений панелей. Металлические облицовки постоянно изменяют свои размеры вследствие нагрева и охлаждения. Например, панель длиной 10 метров при перепаде температуры 80 °C способна изменить свою длину примерно на 9-10 мм.
Если соединение окажется слишком жестким, возникающие напряжения постепенно приведут к повреждению герметизирующих элементов, деформации профиля или раскрытию стыка. Поэтому современный тепловой замок проектируется таким образом, чтобы панели могли незначительно перемещаться относительно друг друга без нарушения герметичности и теплотехнических характеристик.
Именно сочетание высокой теплоизоляции, герметичности и способности компенсировать температурные деформации считается одним из основных преимуществ современных замковых систем.
Типичные ошибки при монтаже
Даже наиболее совершенная конструкция теплового замка не сможет обеспечить расчетные характеристики при нарушении технологии установки.
Наиболее распространенными ошибками являются:
- неполное соединение замкового профиля;
- повреждение геометрии замка при транспортировке;
- неправильная установка уплотнителей;
- загрязнение соединения строительным мусором;
- чрезмерная затяжка крепежных элементов;
- нарушение непрерывности теплоизоляционного слоя;
- использование несовместимых герметизирующих материалов.
Подобные нарушения способны привести к образованию локальных мостиков холода, увеличению инфильтрации воздуха, появлению конденсата и ускоренному разрушению соединения.
Контроль качества соединений
После завершения монтажа проверяется плотность прилегания панелей, отсутствие видимых зазоров, правильность установки уплотнителей и герметиков, а также соответствие расположения крепежных элементов проектной документации. На крупных объектах дополнительно применяется тепловизионное обследование, позволяющее выявить участки с повышенными теплопотерями еще до ввода здания в эксплуатацию.
В процессе эксплуатации соединения периодически осматриваются на предмет нарушения герметичности, появления следов конденсата, повреждения защитного покрытия и локальной коррозии. Своевременное устранение подобных дефектов позволяет сохранить первоначальную энергоэффективность здания и предотвратить развитие более серьезных повреждений.
Значение теплового замка в современных панельных системах
Современные требования к энергоэффективности зданий значительно повысили роль конструкций соединения панелей. Если раньше основное внимание уделялось толщине утеплителя, то сегодня очевидно, что высокие характеристики панели сами по себе не гарантируют эффективной работы всей ограждающей конструкции. Именно качество стыков определяет реальные теплопотери здания и уровень его эксплуатационных расходов.
Развитие технологий производства позволило создать многоконтурные тепловые замки, сочетающие сложную геометрию профиля, высокую герметичность и минимальную теплопередачу. Благодаря этому современные сэндвич-панели успешно применяются не только в производственных и складских зданиях, но и на объектах с высокими требованиями к микроклимату, энергоэффективности и долговечности.
Тепловой замок панели представляет собой одно из наиболее важных конструктивных решений современных многослойных ограждающих конструкций. Его применение позволяет существенно уменьшить теплопотери через соединения, снизить вероятность образования мостиков холода, предотвратить появление конденсата и обеспечить стабильную работу панелей при температурных деформациях. Грамотно спроектированный и правильно смонтированный тепловой замок значительно повышает энергоэффективность здания, увеличивает срок службы ограждающих конструкций и способствует сохранению расчетных характеристик фасада или кровли на протяжении всего периода эксплуатации.
