Терморазрыв крепления - это конструктивный элемент, который устанавливается между металлическими деталями крепежного узла для уменьшения передачи тепла через соединение. Его основная задача заключается в снижении интенсивности теплового потока, проходящего через крепежные элементы, и уменьшении образования мостиков холода в ограждающих конструкциях здания. Подобные решения широко применяются в навесных вентилируемых фасадах, фасадных теплоизоляционных системах, сэндвич-панелях, светопрозрачных конструкциях, металлических кровлях и других строительных системах, где металлические крепежные элементы соединяют наружные и внутренние части конструкции.
Современные энергоэффективные здания предъявляют высокие требования не только к качеству утеплителя, но и к конструктивным узлам. Даже при использовании теплоизоляции толщиной 150-250 мм неправильно выполненные крепления способны значительно ухудшить теплотехнические характеристики всей стены. Именно поэтому терморазрыв крепления сегодня считается одним из обязательных элементов многих современных фасадных и кровельных систем, особенно на объектах с повышенными требованиями к энергосбережению.
Почему возникает необходимость в терморазрыве
Основная причина применения терморазрыва связана с высокой теплопроводностью металлов. Сталь, алюминий и другие материалы, используемые для изготовления кронштейнов, анкеров и крепежных элементов, проводят тепло в сотни и тысячи раз интенсивнее большинства утеплителей. Если металлический элемент проходит через весь теплоизоляционный слой, он становится своеобразным каналом, по которому тепло свободно передается из теплой части конструкции в холодную.
Для сравнения, коэффициент теплопроводности минеральной ваты составляет примерно 0,035-0,045 Вт/(м·К), пенополиизоцианурата (PIR) - около 0,022-0,028 Вт/(м·К), тогда как у конструкционной стали этот показатель находится в диапазоне 45-60 Вт/(м·К), а у алюминия достигает примерно 200-220 Вт/(м·К). Таким образом, алюминий проводит тепло почти в 6000-9000 раз лучше большинства теплоизоляционных материалов.
Без применения терморазрыва металлическое крепление становится выраженным мостиком холода. Через него происходят дополнительные теплопотери, снижается температура внутренней поверхности стены и возрастает вероятность образования конденсата.
Принцип работы терморазрыва
Работа терморазрыва основана на увеличении теплового сопротивления в месте прохождения крепежного элемента. Для этого между металлическими деталями вводится слой материала с низкой теплопроводностью, который существенно уменьшает интенсивность теплового потока.
В большинстве конструкций терморазрыв представляет собой пластину, прокладку, втулку или вставку из высокопрочного полимерного либо композитного материала. После установки крепеж по-прежнему передает механическую нагрузку, однако прямой контакт между металлическими элементами значительно уменьшается или полностью исключается.
Тепловой поток при этом вынужден проходить через материал, обладающий значительно меньшей теплопроводностью. В результате температура внутренней части крепежного узла повышается, а общие теплопотери конструкции снижаются.
Следует понимать, что терморазрыв не устраняет передачу тепла полностью. Его задача заключается в максимально возможном уменьшении теплопроводности соединения без снижения его несущей способности.
Основные функции терморазрыва крепления
Конструкция терморазрыва одновременно решает несколько инженерных задач.
| Функция | Практическое значение |
|---|---|
| Снижение теплопередачи | Уменьшает тепловой поток через крепеж |
| Борьба с мостиками холода | Повышает теплотехническую однородность конструкции |
| Предотвращение конденсата | Повышает температуру внутренней поверхности узла |
| Повышение энергоэффективности | Снижает эксплуатационные расходы на отопление и охлаждение |
| Защита металлических элементов | Уменьшает риск коррозии вследствие переохлаждения |
| Повышение долговечности | Улучшает стабильность работы конструктивного узла |
Эффективность терморазрыва особенно заметна в конструкциях, где количество крепежных элементов велико, а требования к энергоэффективности здания являются высокими.
Материалы для изготовления терморазрывов
Для изготовления терморазрывов используются материалы, сочетающие низкую теплопроводность с высокой механической прочностью. Простое применение обычного пластика здесь невозможно, поскольку крепежные узлы воспринимают значительные нагрузки от собственного веса облицовки, ветра, температурных деформаций и эксплуатационных воздействий.
Наиболее распространены полиамиды, армированные стекловолокном, стеклотекстолит, композитные материалы на основе эпоксидных смол, специальные инженерные полимеры и высокопрочные термореактивные пластики. Их коэффициент теплопроводности обычно находится в пределах 0,2-0,4 Вт/(м·К), что в десятки и сотни раз ниже теплопроводности металлов.
При этом прочность подобных материалов позволяет длительное время воспринимать значительные нагрузки без заметной деформации. Некоторые современные композитные материалы способны работать при нагрузках в несколько десятков мегапаскалей, сохраняя стабильность размеров даже после многих лет эксплуатации.
Где применяются терморазрывы

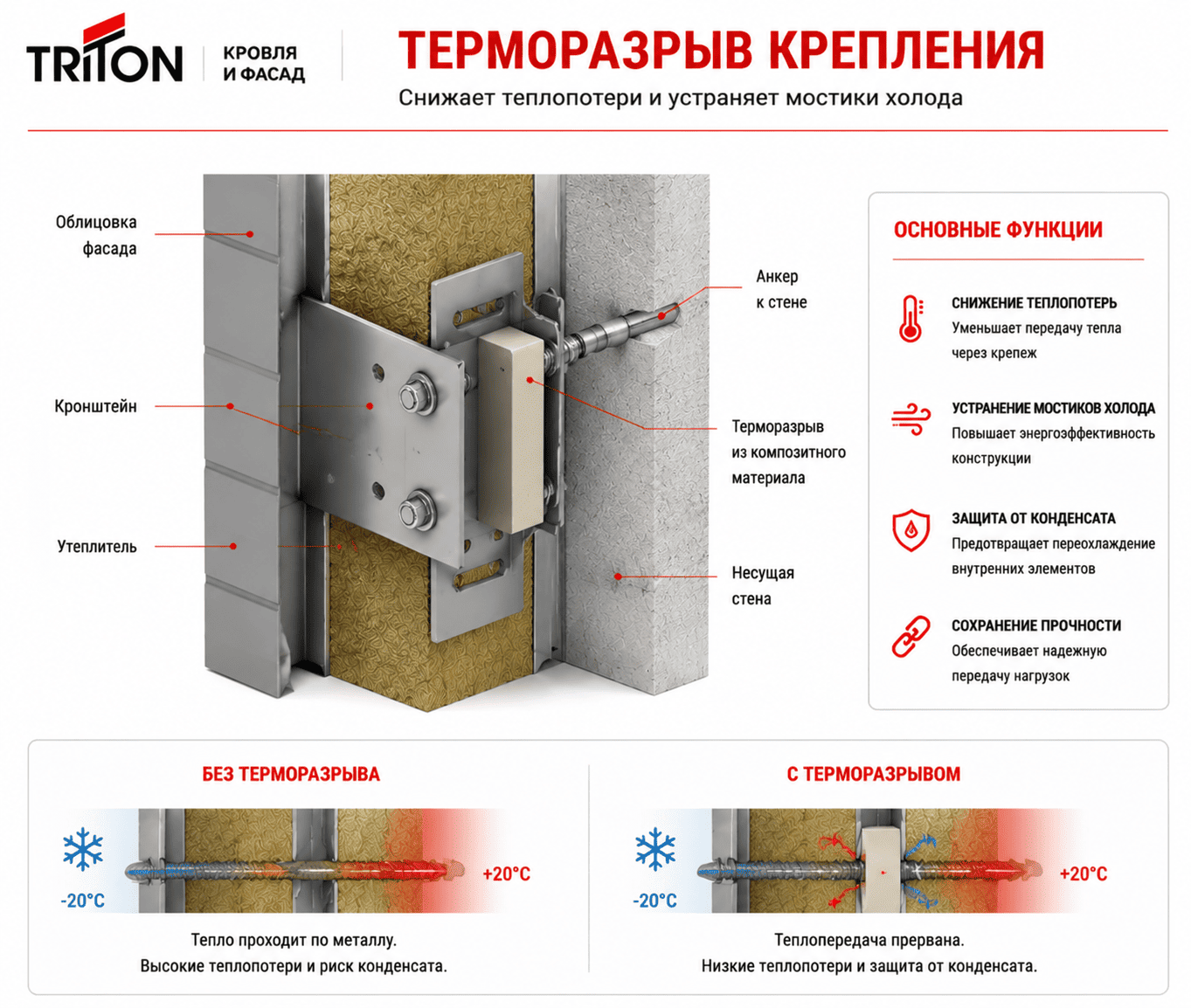

Наиболее широкое распространение терморазрывы получили в системах навесных вентилируемых фасадов. Здесь они устанавливаются между металлическим кронштейном и несущей стеной. Благодаря этому уменьшается передача тепла через подконструкцию, а теплотехнические характеристики стены значительно улучшаются.
Аналогичные решения применяются в креплениях оконных систем, фасадных витражей, металлических козырьков, солнцезащитных конструкций, кровельных элементов, опор инженерного оборудования и других узлах, где металлические детали соединяют внутреннюю и наружную части здания.
Особое значение терморазрывы имеют при строительстве холодильных камер, морозильных складов, пищевых производств, медицинских объектов и зданий с высокой разностью температур между внутренним и наружным воздухом. В подобных условиях даже небольшое снижение теплопередачи позволяет существенно уменьшить энергопотребление.
Влияние на энергоэффективность здания
Хотя площадь одного крепежного элемента невелика, суммарное влияние множества соединений оказывается весьма заметным. На фасадах крупных административных или производственных зданий количество кронштейнов может составлять несколько тысяч, а иногда и десятки тысяч штук.
Если каждый из них образует выраженный мостик холода, общие теплопотери через фасад существенно возрастают. Применение терморазрывов позволяет уменьшить коэффициент точечной теплопередачи каждого соединения, благодаря чему фактическое сопротивление теплопередаче всей стены становится ближе к расчетному.
На практике использование терморазрывов позволяет снизить влияние металлических креплений на теплотехническую неоднородность фасада и улучшить энергетическую эффективность всей ограждающей конструкции. Особенно ощутим эффект в сочетании с современными утеплителями с низкой теплопроводностью.
Влияние на образование конденсата
Одной из наиболее важных функций терморазрыва является предотвращение переохлаждения внутренних элементов крепежного узла. Если металлический кронштейн напрямую соединяет наружную и внутреннюю стороны стены, температура его внутренней части может значительно снижаться.
Когда температура поверхности становится ниже точки росы, содержащийся в воздухе водяной пар начинает конденсироваться. Влага постепенно приводит к развитию коррозии металлических деталей, ухудшению состояния отделочных материалов и образованию биологических загрязнений.
Терморазрыв уменьшает интенсивность охлаждения крепежа. Благодаря этому температура внутренней поверхности остается выше, а вероятность появления конденсата существенно снижается.
Расчет терморазрывов
Проектирование крепежных систем с терморазрывами требует совместного выполнения прочностных и теплотехнических расчетов. Недостаточно просто установить теплоизоляционную прокладку между металлическими деталями. Необходимо убедиться, что конструкция сохраняет требуемую несущую способность и выдерживает расчетные нагрузки.
При расчете учитываются масса облицовки, ветровые воздействия, температурные деформации, количество креплений, прочность материала терморазрыва, его модуль упругости и долговечность. Одновременно определяется влияние соединения на коэффициент теплопередачи всей ограждающей конструкции.
В современных проектах подобные расчеты обычно выполняются с использованием методов конечных элементов и специализированного программного обеспечения, позволяющего моделировать распределение температур и напряжений в узле.
Типичные ошибки при монтаже
Даже правильно спроектированный терморазрыв может потерять свою эффективность при нарушении технологии установки.
Наиболее распространенными ошибками являются:
- отсутствие терморазрыва в предусмотренных проектом местах;
- замена проектной детали обычной металлической прокладкой;
- повреждение композитной вставки при затяжке крепежа;
- использование материалов с недостаточной прочностью;
- неправильная установка крепежных элементов;
- применение крепежа большей длины или диаметра без перерасчета;
- нарушение плотности прилегания элементов узла.
Подобные ошибки способны привести как к ухудшению теплотехнических характеристик, так и к снижению надежности всей фасадной конструкции.
Контроль состояния при эксплуатации
После завершения монтажа проверяется правильность установки всех терморазрывов, соответствие применяемых материалов проектной документации и качество затяжки крепежных элементов. На крупных объектах дополнительно выполняется тепловизионное обследование фасада, позволяющее выявить зоны с повышенной теплопередачей.
Во время эксплуатации терморазрывы не требуют регулярного обслуживания. Однако при реконструкции фасадов, замене облицовки или демонтаже отдельных элементов необходимо сохранять первоначальную конструкцию узлов и использовать только совместимые детали. Замена проектных терморазрывов случайными материалами способна существенно ухудшить теплотехнические характеристики всей системы.
Значение терморазрыва в современных фасадных системах
Развитие технологий строительства привело к тому, что теплотехнические требования к зданиям значительно возросли. Если раньше основное внимание уделялось увеличению толщины утеплителя, то сегодня становится очевидно, что высокая энергоэффективность невозможна без качественной проработки всех конструктивных узлов.
Именно поэтому терморазрыв крепления рассматривается как полноценный элемент инженерной системы здания, а не как дополнительная деталь. Он позволяет существенно уменьшить влияние металлических соединений на общий тепловой баланс конструкции, повысить комфорт внутри помещений и увеличить долговечность фасадных систем.
Терморазрыв крепления представляет собой эффективное конструктивное решение, позволяющее значительно уменьшить передачу тепла через металлические соединения без снижения их прочности. Его применение способствует снижению теплопотерь, уменьшению образования мостиков холода, предотвращению конденсации влаги и повышению энергоэффективности здания. При грамотном проектировании, правильном подборе материалов и соблюдении технологии монтажа терморазрыв становится важной частью современной фасадной или кровельной системы, обеспечивая ее надежную и долговечную эксплуатацию в течение всего расчетного срока службы.
