Водоотвод фасада - это система конструктивных решений и инженерных элементов, предназначенных для организованного сбора, направления и удаления атмосферной влаги с наружной поверхности здания и из внутренних полостей фасадной конструкции. Несмотря на то что основное внимание при проектировании фасадов обычно уделяется облицовочным материалам, утеплению и несущей подсистеме, именно правильная организация водоотведения во многом определяет срок службы всей ограждающей конструкции. Даже самый долговечный фасад быстро теряет эксплуатационные характеристики, если вода регулярно задерживается в соединениях, попадает в утеплитель или скапливается внутри вентиляционного зазора.
Современные фасадные системы проектируются исходя из принципа, что полностью исключить контакт наружной оболочки здания с водой невозможно. Дождь, мокрый снег, конденсат, талая вода и влага, переносимая ветром, неизбежно воздействуют на фасад в течение всего срока эксплуатации. Поэтому задача инженеров заключается не столько в абсолютной герметизации конструкции, сколько в создании системы, которая позволит воде быстро и безопасно покинуть фасад, не вызывая увлажнения утеплителя, коррозии металлических элементов и разрушения облицовки.
Какие источники влаги воздействуют на фасад
Основным источником является атмосферные осадки. Во время косого дождя вода попадает не только на лицевую поверхность облицовки, но и проникает в межпанельные швы, примыкания и вентиляционные отверстия. При сильном ветре давление на фасад может увеличиваться настолько, что влага начинает проникать через очень узкие соединения, которые в обычных условиях остаются практически сухими.
Кроме дождевой воды необходимо учитывать снег, который способен накапливаться на выступающих архитектурных элементах, откосах, козырьках и парапетах. После потепления снег начинает таять, создавая дополнительную нагрузку на систему водоотведения. В холодное время года опасность представляет многократное замерзание и оттаивание воды внутри соединений. При переходе в лед объем воды увеличивается примерно на 9 %, что постепенно разрушает даже прочные строительные материалы.
Еще одним источником влаги является конденсат. В вентилируемых фасадах он может образовываться на внутренних поверхностях облицовки при определенном сочетании температуры и влажности воздуха. Если конструкция не предусматривает организованный отвод этой влаги, постепенно ухудшаются теплотехнические характеристики утеплителя и возрастает вероятность коррозии металлических элементов.
Основные задачи системы водоотведения
Эффективный водоотвод решает сразу несколько инженерных задач, обеспечивая стабильную работу фасадной системы в течение всего срока эксплуатации.
| Функция системы | Практическое значение |
|---|---|
| Сбор атмосферной влаги | Исключает хаотичное стекание воды по конструкции |
| Отвод воды из внутренних полостей | Предотвращает намокание утеплителя и подсистемы |
| Защита соединений | Уменьшает вероятность разрушения швов и примыканий |
| Снижение риска коррозии | Сохраняет металлические элементы сухими |
| Предотвращение образования наледи | Уменьшает вероятность накопления льда в узлах |
| Увеличение срока службы фасада | Снижает интенсивность увлажнения материалов |
Все перечисленные функции взаимосвязаны. Нарушение отвода воды практически всегда приводит к ускоренному старению остальных элементов фасада.
Принцип работы водоотведения в современных фасадах
Современные фасадные системы проектируются по принципу контролируемого движения воды. Попавшая на наружную поверхность влага должна пройти заранее предусмотренный путь и быть удалена наружу без контакта с теплоизоляцией и несущими конструкциями.

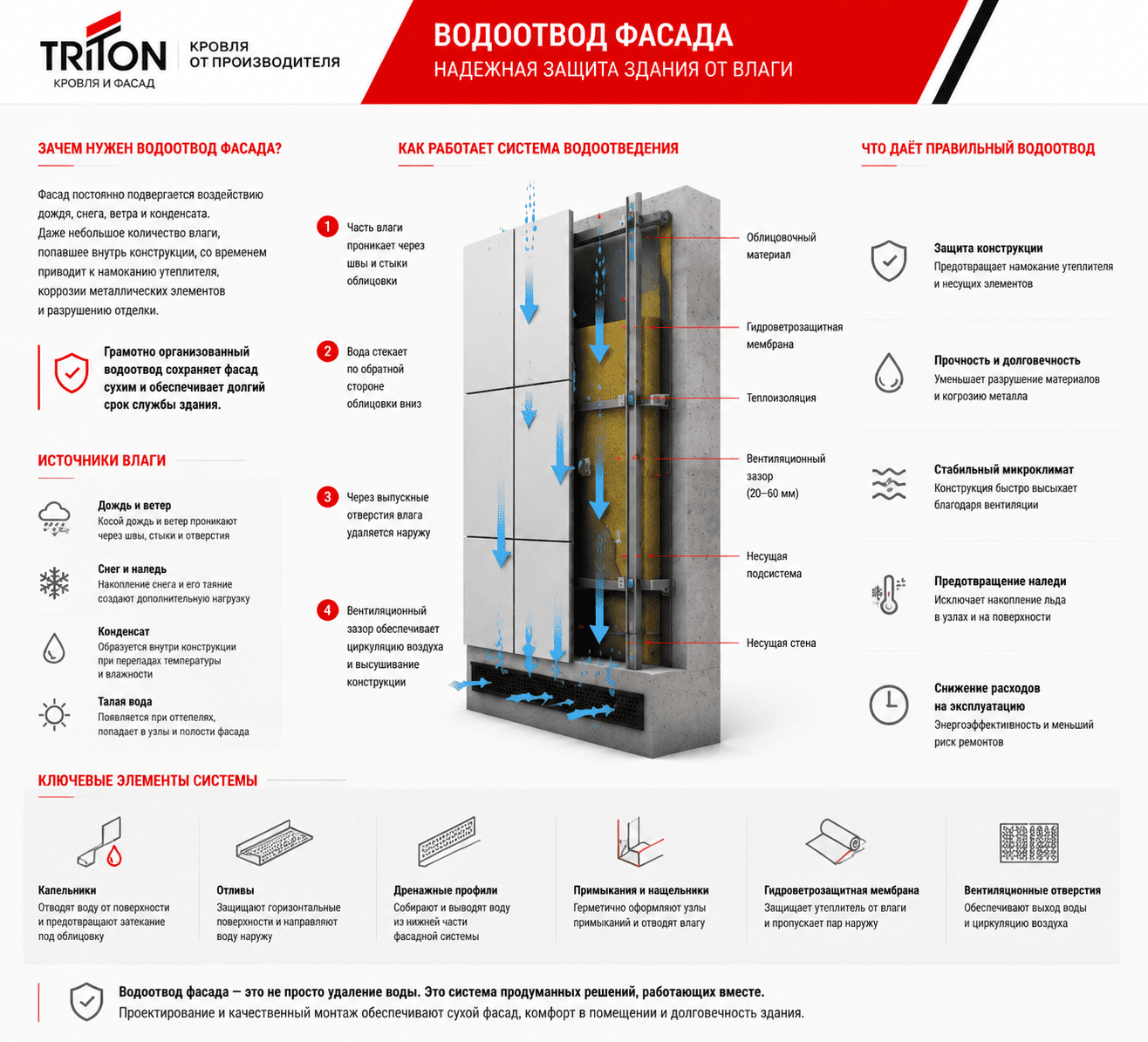

В навесных вентилируемых фасадах часть дождевой воды может проникать через открытые межпанельные швы. Это не считается дефектом, поскольку за облицовкой расположен вентиляционный зазор, выполняющий одновременно функции дренажного канала. Вода стекает вниз по внутренней стороне облицовки, после чего выводится наружу через нижние вентиляционные отверстия или специальные дренажные элементы.
В фасадах с герметичными соединениями основную роль играет наружный герметизирующий слой. Однако даже в таких конструкциях предусматриваются резервные пути отвода воды на случай локального нарушения герметичности соединений.
Подобный принцип получил широкое распространение благодаря высокой надежности. Вместо попытки полностью исключить попадание воды конструкция предусматривает возможность безопасного удаления даже той влаги, которая все же проникла внутрь фасада.
Элементы системы водоотведения
Организация отвода воды обеспечивается не одним устройством, а комплексом взаимосвязанных конструктивных решений.
К основным элементам относятся дренажные каналы вентиляционного зазора, капельники, отливы, водоотводящие профили, специальные примыкания, нижние вентиляционные отверстия, защитные мембраны и элементы наружной водосточной системы. Каждый из них выполняет определенную функцию, а эффективность всей системы зависит от правильного взаимодействия всех компонентов.
Особенно важную роль играют капельники. Благодаря специальной форме они предотвращают затекание воды под облицовку и обеспечивают отрыв капли от поверхности фасада. Без подобных элементов вода может стекать по обратной стороне конструкций, постепенно проникая внутрь соединений.
Особенности водоотведения в навесных фасадах
Навесной вентилируемый фасад принципиально отличается от традиционных штукатурных систем способом обращения с влагой. Его конструкция изначально допускает попадание небольшого количества воды за облицовку. Однако вентиляционный зазор одновременно выполняет функцию естественного дренажного канала.
Ширина воздушного промежутка обычно составляет от 20 до 60 мм в зависимости от конструкции фасада. Этого достаточно для свободного стекания воды и постоянной циркуляции воздуха, ускоряющей высыхание внутренних поверхностей. Если дренажные пути перекрываются утеплителем, монтажной пеной, строительным мусором или неправильно установленными элементами подсистемы, эффективность водоотведения резко снижается.
При проектировании также учитывается высота здания. На высотных объектах скорость движения воздуха внутри вентиляционного зазора значительно выше, что требует более тщательного расчета дренажных узлов и защиты нижних участков фасада от накопления воды.
Расчет количества воды
Для оценки эффективности водоотведения учитываются климатические характеристики района строительства, площадь фасада, интенсивность дождевых осадков и архитектурная конфигурация здания. Во время сильного ливня интенсивность осадков может достигать 80-120 мм в час, а в отдельных случаях быть еще выше.
Если принять интенсивность дождя 100 мм/ч, то на участок фасада площадью 100 м² за один час попадет около 10 м³ воды. Разумеется, значительная часть этой влаги сразу стекает по наружной поверхности, однако даже небольшой процент, проникший внутрь конструкции, должен быть быстро удален через систему водоотведения. Именно поэтому размеры дренажных каналов, количество выпускных отверстий и конструкция примыканий определяются расчетом, а не выбираются произвольно.
Наиболее распространенные ошибки
Большинство проблем связано не с отсутствием системы водоотведения, а с нарушением ее работы вследствие неправильного монтажа.
К наиболее распространенным ошибкам относятся:
- перекрытие вентиляционного зазора утеплителем или строительным мусором;
- отсутствие капельников в местах примыкания;
- неправильный уклон водоотводящих элементов;
- герметизация дренажных отверстий;
- отсутствие свободного выхода воды из нижней части фасада;
- неправильное устройство примыканий к оконным и дверным блокам;
- применение элементов, препятствующих естественному стеканию воды.
Подобные нарушения могут длительное время оставаться незаметными, поскольку вода скапливается внутри конструкции. Первые признаки обычно проявляются через несколько лет эксплуатации в виде намокания утеплителя, появления высолов, разрушения облицовки, коррозии крепежных элементов или локального промерзания фасада.
Контроль состояния системы водоотведения
Во время эксплуатации фасада регулярно проверяется состояние дренажных каналов, выпускных отверстий, капельников, отливов и примыканий. Особое внимание уделяется нижней части фасада, где происходит основной сбор воды, а также участкам возле оконных проемов, балконов, козырьков и парапетов.
При обследовании оценивается отсутствие засоров, механических повреждений и следов длительного увлажнения. Если обнаруживаются влажные участки утеплителя, локальная коррозия металлических элементов или следы протечек на внутренней поверхности стены, проводится дополнительное обследование всей системы отвода воды. Для поиска скрытых дефектов могут использоваться эндоскопические камеры, тепловизионный контроль и локальное увлажнение отдельных участков фасада.
Взаимосвязь с другими элементами фасадной системы
Водоотвод не существует отдельно от остальных элементов фасада. Его работа напрямую связана с герметизацией соединений, гидроветрозащитной мембраной, вентиляционным зазором, межпанельными швами, компенсационными профилями и наружной водосточной системой здания. Все эти элементы образуют единую систему управления влагой.
Например, даже идеально выполненная гидроизоляционная мембрана не сможет обеспечить защиту конструкции, если отсутствует возможность отвода накопившейся воды. Аналогично эффективный вентиляционный зазор теряет свои преимущества при перекрытии нижних выпускных отверстий. Именно поэтому современный подход к проектированию фасадов основан на комплексном управлении влагой, а не на применении отдельных защитных элементов.
Водоотвод фасада является одной из важнейших инженерных систем наружной оболочки здания, обеспечивающей безопасное удаление атмосферной влаги и конденсата с поверхности и из внутренних полостей конструкции. Правильно организованный отвод воды предотвращает намокание утеплителя, снижает риск коррозии металлических элементов, уменьшает вероятность образования наледи и значительно увеличивает срок службы всей фасадной системы. Максимальная эффективность достигается только при комплексном проектировании, когда герметизация, вентиляция, дренаж и конструкция фасада работают как единая взаимосвязанная система, обеспечивая надежную защиту здания в любых климатических условиях.
