Узел ендовы представляет собой конструктивное решение внутреннего угла кровли, образующегося в месте пересечения двух скатов. Данный элемент считается одним из самых ответственных и технически сложных узлов любой скатной крыши, поскольку именно через него проходит максимальный объем дождевой и талой воды. В отличие от конька, который располагается в верхней части кровли и служит для соединения скатов по внешнему углу, ендова формирует внутренний угол и выполняет функцию организованного водосбора. От правильности проектирования и монтажа этого узла напрямую зависят герметичность кровельного покрытия, долговечность подкровельных конструкций и надежность всей крыши в целом.
В современной архитектуре ендовы встречаются достаточно часто. Они образуются на сложных многоскатных крышах, кровлях Г-образных и Т-образных зданий, а также в местах примыкания слуховых окон, эркеров и других архитектурных элементов. Чем сложнее конфигурация крыши, тем больше ендов присутствует в конструкции и тем выше требования к качеству их выполнения.
Практика эксплуатации показывает, что значительная часть кровельных протечек возникает именно в зоне ендов. Причина заключается в высокой концентрации водяных потоков. Если на обычном участке кровли вода распределяется по всей площади ската, то в ендове она собирается с двух соседних поверхностей и движется по одному каналу. В результате нагрузка на гидроизоляцию и кровельное покрытие многократно возрастает.
Зимой ситуация дополнительно осложняется накоплением снега. Внутренние углы крыши являются естественными зонами снегозадержания, поэтому ендовы испытывают повышенные снеговые нагрузки и чаще подвергаются воздействию циклов замораживания и оттаивания. Именно по этой причине данный узел требует применения специальных конструктивных решений и повышенного внимания при монтаже.
Современные технологии позволяют создавать высоконадежные ендовные системы, способные эффективно работать даже при значительных объемах осадков и сложных климатических условиях. Однако добиться этого можно только при соблюдении всех требований проектирования и монтажа.
Назначение узла ендовы в кровельной конструкции
Основная функция ендовы заключается в сборе и организованном отводе воды с двух соседних скатов. По сути, данный элемент работает как встроенный водосборный канал, принимающий на себя значительную часть гидравлической нагрузки кровли.
Во время дождя вода движется по поверхности скатов под действием силы тяжести и постепенно концентрируется в линии внутреннего угла. Чем больше площадь примыкающих скатов, тем выше объем воды, проходящей через ендову. На крупных кровлях этот показатель может достигать нескольких десятков литров в секунду во время интенсивных ливней.
Кроме водоотведения ендова выполняет функцию защиты подкровельного пространства от проникновения атмосферной влаги. Для этого в конструкции предусматриваются дополнительные гидроизоляционные слои, специальные планки и усиленные элементы обрешетки.
Не менее важной задачей является обеспечение механической прочности покрытия в зоне повышенных нагрузок. Внутренний угол кровли воспринимает значительное давление снежных масс, поэтому конструкция основания должна обладать достаточной жесткостью и несущей способностью.
Таким образом, ендова одновременно работает как гидротехнический, конструктивный и защитный элемент кровельной системы.
Как формируется ендова
Ендова образуется в месте пересечения двух кровельных скатов, расположенных под внутренним углом друг к другу. Геометрия узла зависит от архитектуры здания и конфигурации крыши.
В конструктивном отношении основой ендовы служит диагональная стропильная нога или система несущих элементов, на которую опираются смежные участки кровли. Поверх стропильной конструкции монтируется сплошное или усиленное основание, необходимое для восприятия повышенных нагрузок.
Следующим слоем является гидроизоляция. В зоне ендовы она выполняется с повышенным запасом надежности, поскольку вероятность попадания воды здесь значительно выше, чем на обычных участках кровли.
После устройства гидроизоляции устанавливается нижняя ендовная планка, выполняющая функцию водосборного канала. Затем укладывается кровельное покрытие и монтируется верхняя декоративно-защитная планка.
Все элементы должны работать как единая система, обеспечивая безопасный отвод воды и защиту конструкции от влаги.

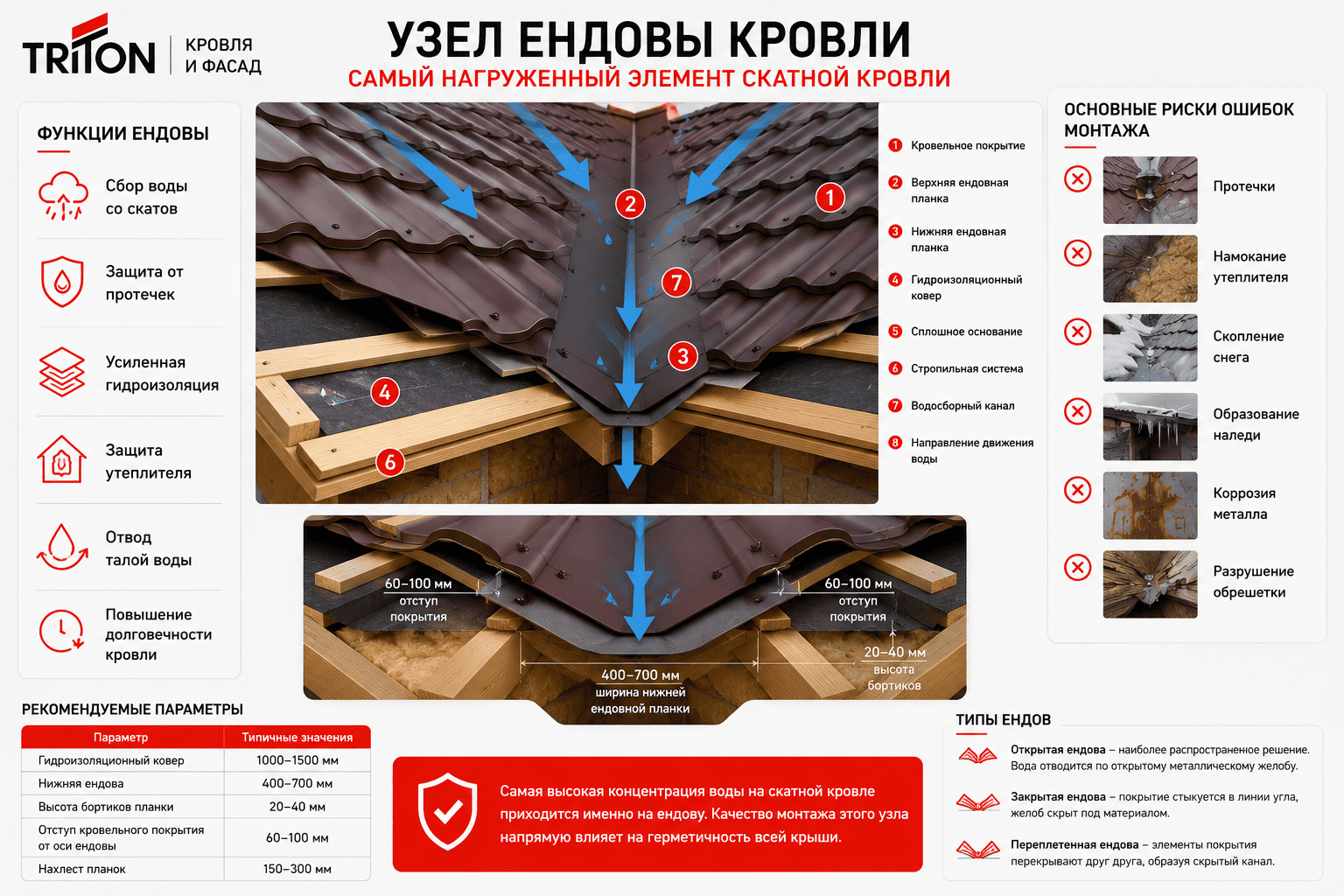

Основные элементы узла ендовы
Конструкция ендовы включает несколько взаимосвязанных компонентов, каждый из которых выполняет определенную функцию.
Наиболее распространенный состав узла включает следующие элементы:
- диагональную стропильную ногу;
- усиленную или сплошную обрешетку;
- гидроизоляционную мембрану;
- дополнительный гидроизоляционный ковер;
- нижнюю ендовную планку;
- кровельное покрытие;
- верхнюю ендовную планку;
- крепежные элементы и уплотнители.
Особое значение имеет дополнительная гидроизоляция. В большинстве случаев в зоне ендовы предусматривается усиленный слой защиты шириной от 500 до 1000 мм по обе стороны от линии внутреннего угла.
Такая конструкция позволяет обеспечить надежную работу узла даже при экстремальных осадках и интенсивном снеготаянии.
Виды ендов в зависимости от конструкции
В современной строительной практике применяется несколько типов ендов, различающихся по способу устройства и внешнему виду. Выбор конкретного решения зависит от типа кровельного покрытия, уклона крыши и архитектурных требований.
Открытая ендова считается наиболее распространенным вариантом. В этом случае между подрезанными краями кровельного покрытия остается открытый металлический желоб, по которому осуществляется отвод воды. Такая конструкция отличается высокой пропускной способностью и удобством обслуживания.
Закрытая ендова формируется путем стыковки кровельных материалов непосредственно в линии внутреннего угла. Внешне такой узел выглядит более аккуратно, однако требует более высокой точности монтажа.
Переплетенная ендова используется преимущественно на кровлях из гибкой черепицы и некоторых других материалов. В данном случае элементы покрытия перекрывают друг друга по специальной схеме, формируя скрытый водоотводящий канал.
Каждый вариант имеет собственные преимущества и ограничения, поэтому выбор конструкции должен основываться на инженерных расчетах и рекомендациях производителя кровельной системы.
Нагрузки, воздействующие на узел ендовы
Ендова относится к числу наиболее нагруженных участков кровли. Помимо собственного веса конструкции она воспринимает значительные гидравлические и снеговые нагрузки.
Во время сильных дождей через ендову может проходить в несколько раз больше воды, чем по соседним участкам покрытия. Например, если два ската площадью по 80 м² сходятся в одной ендове, то весь объем осадков с площади 160 м² концентрируется в одном водосборном канале.
Зимой нагрузка увеличивается за счет накопления снега. Внутренние углы крыши являются естественными зонами снегозадержания, поэтому масса снежного покрова в ендове зачастую превышает средние значения по кровле на 30-70%.
Дополнительное воздействие оказывают ледяные образования, возникающие при периодическом таянии и замерзании воды. Они способны создавать значительные локальные усилия и повышают требования к прочности конструкции.
Именно поэтому основание под ендовой обычно выполняется более жестким по сравнению с остальными участками крыши.
Требования к гидроизоляции ендовы
Гидроизоляция является одним из важнейших элементов узла. Даже небольшие дефекты в этой зоне способны привести к серьезным последствиям для всей кровельной конструкции.
Современные системы предусматривают устройство дополнительного гидроизоляционного слоя поверх основной мембраны. Его ширина зависит от уклона кровли и типа покрытия, однако в большинстве случаев составляет не менее 1 метра.
Особенно высокие требования предъявляются к кровлям с небольшим уклоном. При замедленном стоке воды риск проникновения влаги через стыки возрастает, поэтому надежность гидроизоляции приобретает критическое значение.
Для усиления защиты используются самоклеящиеся гидроизоляционные ленты, битумно-полимерные материалы и специализированные ендовные ковры.
Комплексное применение нескольких защитных слоев позволяет существенно повысить долговечность конструкции и минимизировать риск протечек.
Рекомендуемые параметры ендовного узла
Конкретные размеры ендовы определяются проектом, однако существуют ориентировочные значения, применяемые в большинстве современных кровельных систем.
| Параметр | Типичные значения |
|---|---|
| Ширина сплошного основания | 300-600 мм с каждой стороны |
| Ширина гидроизоляционного ковра | 1000-1500 мм |
| Ширина нижней ендовной планки | 400-700 мм |
| Высота бортиков планки | 20-40 мм |
| Отступ покрытия от оси ендовы | 60-100 мм |
| Нахлест планок | 150-300 мм |
Указанные параметры могут изменяться в зависимости от особенностей кровельного материала и требований производителя.
Особенно важно соблюдать рекомендованные размеры водосборного канала, поскольку от этого зависит пропускная способность всей системы.
Особенности устройства ендовы для различных кровельных материалов
Конструкция узла существенно зависит от используемого покрытия. Для металлочерепицы и профнастила применяется металлическая нижняя ендова, по которой осуществляется отвод воды. Листы подрезаются по линии внутреннего угла и закрепляются с соблюдением технологических зазоров.
В кровлях из гибкой черепицы используются специальные ендовные ковры, обеспечивающие дополнительную гидроизоляцию наиболее нагруженного участка крыши. При этом верхний слой покрытия укладывается по специальной схеме, препятствующей проникновению воды под черепицу.
Фальцевые кровли требуют устройства специальных соединений и усиленной гидроизоляции, поскольку концентрация воды в зоне ендовы значительно выше, чем на остальных участках покрытия.
Для каждого материала существуют собственные требования к монтажу, которые необходимо учитывать при проектировании кровли.
Игнорирование этих особенностей часто становится причиной протечек и преждевременного выхода покрытия из строя.
Типичные ошибки при устройстве ендовы
Наиболее распространенной ошибкой является отказ от устройства сплошного основания под ендовой. Недостаточная жесткость конструкции приводит к деформациям покрытия и повышает риск нарушения герметичности.
Часто встречается недостаточная ширина гидроизоляционного ковра. В результате вода начинает проникать в подкровельное пространство при сильных осадках или снеготаянии.
Еще одной распространенной проблемой становится неправильная подрезка кровельного материала. Слишком узкий водосборный канал ограничивает пропускную способность ендовы и способствует накоплению мусора и снега.
Ошибки при креплении также способны привести к протечкам. Крепежные элементы не должны располагаться в зоне интенсивного движения воды.
Большинство дефектов ендовы связано именно с нарушением технологии монтажа, а не с недостатками материалов.
Значение узла ендовы в современной кровле
Узел ендовы является одним из наиболее ответственных элементов любой сложной скатной крыши. Он обеспечивает организованный сбор и отвод воды с нескольких кровельных поверхностей, защищает конструкцию от проникновения влаги и воспринимает значительные снеговые нагрузки. По объему проходящей воды и уровню эксплуатационных воздействий ендова относится к наиболее нагруженным зонам кровли, поэтому требования к ее надежности существенно выше по сравнению с большинством других узлов.
Современные технологии позволяют создавать высокоэффективные ендовные системы с усиленной гидроизоляцией, высокой пропускной способностью и длительным сроком службы. Правильно спроектированный и качественно смонтированный узел способен сохранять работоспособность на протяжении десятилетий, обеспечивая надежную защиту кровельной конструкции даже в условиях интенсивных осадков и суровых зим. Именно поэтому ендова заслуженно считается одним из ключевых элементов современной скатной кровли.
