Узел карнизного свеса представляет собой комплексное конструктивное решение, обеспечивающее правильное примыкание кровельного покрытия к карнизной части здания. Данный узел относится к числу наиболее важных элементов кровельной системы, поскольку именно через карниз происходит организованный отвод дождевой и талой воды, вентиляция подкровельного пространства, защита фасада от атмосферных воздействий и формирование законченного архитектурного облика здания. Ошибки при проектировании или монтаже карнизного свеса часто становятся причиной протечек, намокания утеплителя, образования конденсата, разрушения фасадной отделки и сокращения срока службы всей кровли.
Карнизная зона работает в наиболее сложных условиях эксплуатации. Здесь одновременно воздействуют осадки, солнечное излучение, циклы замораживания и оттаивания, ветровые нагрузки и значительные перепады температур. Кроме того, зимой именно в районе карниза часто образуются наледи и сосульки, создающие дополнительную нагрузку на элементы конструкции. По этой причине узел карнизного свеса должен проектироваться с учетом всех эксплуатационных факторов и обеспечивать надежную работу кровельной системы на протяжении всего срока службы здания.
Современный карнизный свес представляет собой не отдельный элемент, а совокупность нескольких взаимосвязанных компонентов. В его состав входят кровельное покрытие, карнизная планка, гидроизоляционная мембрана, вентиляционные элементы, водосточная система, подшивка свеса и несущие конструкции крыши. Каждый из этих элементов выполняет собственную функцию, а эффективность узла в целом зависит от правильного взаимодействия всех компонентов.
Практика эксплуатации зданий показывает, что значительная часть проблем кровли возникает именно в зоне карнизного свеса. Поэтому данный узел всегда относится к категории ответственных конструктивных решений и требует особого внимания как на этапе проектирования, так и во время монтажа.
Основные функции узла карнизного свеса
Карнизный свес выполняет сразу несколько важных задач, каждая из которых влияет на надежность и долговечность здания. Прежде всего он обеспечивает организованный отвод атмосферных осадков с поверхности кровли в водосточную систему. Если вода не будет своевременно удаляться с края крыши, она начнет попадать на фасадные конструкции, фундамент и отмостку, вызывая постепенное разрушение строительных материалов.
Не менее важной функцией является защита верхней части наружных стен от дождя и снега. Ширина свеса напрямую влияет на степень защиты фасада. На практике свесы шириной 500-700 мм способны значительно уменьшить увлажнение наружных стен по сравнению с конструкциями без выступающей кровли.
Карнизный узел также играет важную роль в организации вентиляции подкровельного пространства. Через карнизную часть обычно осуществляется приток наружного воздуха, который затем проходит через вентиляционные зазоры и выводится через конек кровли. Благодаря этому обеспечивается удаление избыточной влаги из подкровельного пространства и увеличивается срок службы утеплителя и деревянных конструкций.
Дополнительной задачей является формирование законченного архитектурного облика здания. Карнизный свес визуально завершает крышу и создает гармоничный переход между кровлей и фасадом.
Конструкция современного карнизного свеса
Несмотря на кажущуюся простоту, современный карнизный узел включает большое количество элементов, каждый из которых выполняет определенную функцию. Конкретная конструкция зависит от типа кровли, однако базовые принципы остаются одинаковыми для большинства решений.
Основой узла являются стропильные ноги или консольные элементы, формирующие вынос кровли за пределы наружной стены. На них монтируется обрешетка, контробрешетка и кровельное покрытие. В нижней части свеса устанавливается подшивка, защищающая подкровельное пространство от птиц, насекомых и мусора.
Особую роль играет гидроизоляционная мембрана. Она должна выводиться к карнизу таким образом, чтобы конденсат и случайно попавшая под покрытие вода направлялись в водосточный желоб, а не на фасад здания.
Важнейшими элементами также являются карнизная планка и капельник. Они обеспечивают правильное направление стока воды и предотвращают затекание влаги в подкровельную конструкцию.
Только совместная работа всех элементов позволяет создать надежный и долговечный карнизный узел.

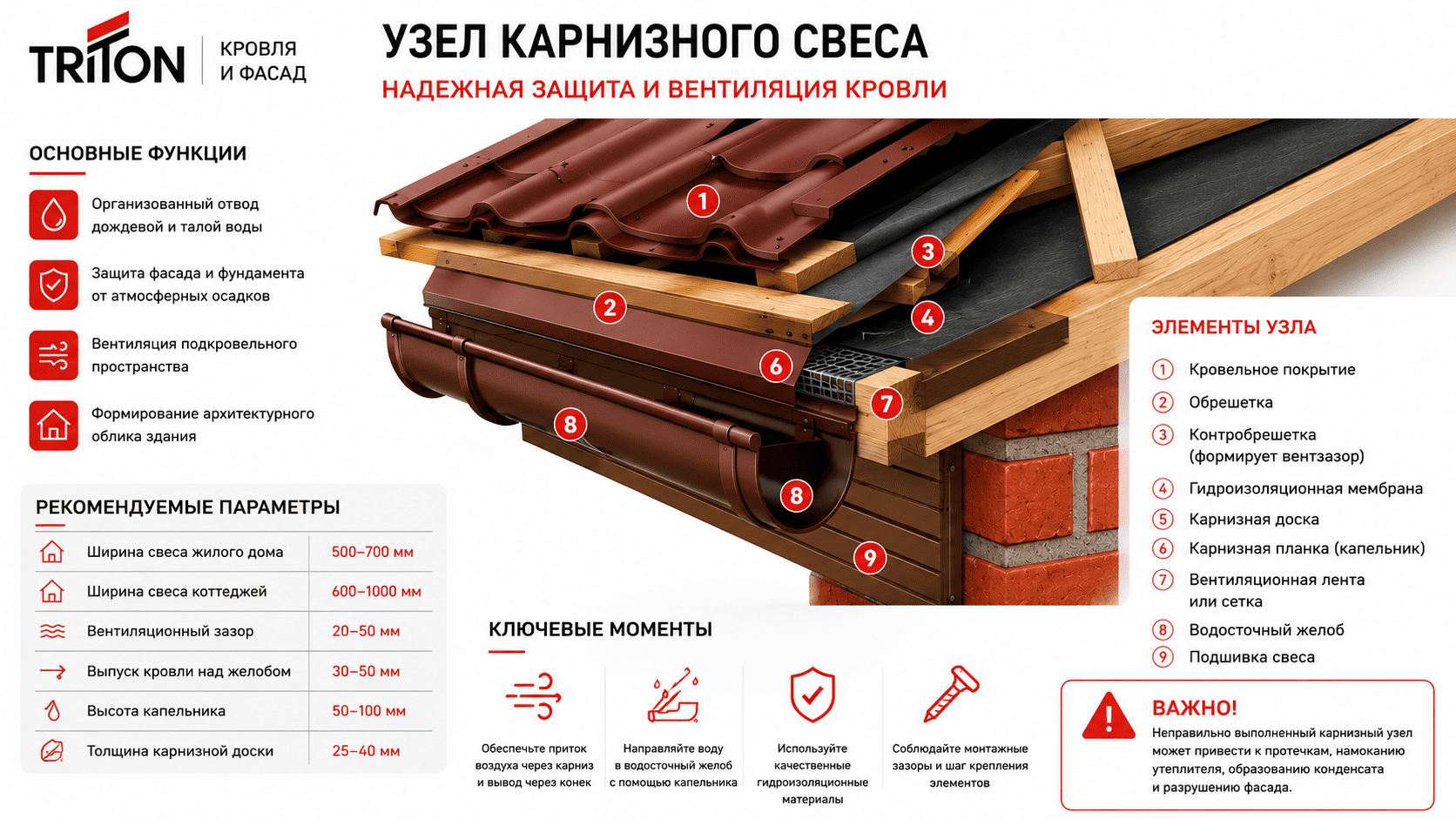

Элементы узла карнизного свеса
Для понимания принципов работы карнизной зоны важно рассмотреть основные элементы, входящие в ее состав.
Наиболее распространенная конструкция включает следующие компоненты:
- стропильные ноги или консольные балки;
- карнизную доску;
- гидроизоляционную мембрану;
- контробрешетку;
- обрешетку;
- карнизную планку;
- капельник;
- вентиляционную ленту или сетку;
- кровельное покрытие;
- водосточный желоб;
- подшивку свеса.
Каждый из перечисленных элементов участвует в обеспечении герметичности, вентиляции и надежности конструкции. Исключение даже одного компонента может негативно повлиять на работу всего узла.
Особенно важным считается правильное взаимодействие гидроизоляции, карнизной планки и водосточной системы, поскольку именно эти элементы отвечают за безопасное удаление влаги.
Влияние карнизного свеса на вентиляцию кровли
В современных утепленных кровлях вентиляция играет критически важную роль. В процессе эксплуатации здания в конструкциях постоянно образуется водяной пар, который стремится выйти наружу через ограждающие элементы. Если влага задерживается внутри кровельного пирога, начинается намокание утеплителя, снижение его теплоизоляционных характеристик и развитие биологических повреждений.
Приток воздуха в большинстве скатных крыш осуществляется именно через карнизный свес. Для этого между подшивкой и кровельным покрытием предусматриваются вентиляционные отверстия либо используются специальные перфорированные элементы.
Площадь вентиляционных отверстий рассчитывается исходя из площади кровли. На практике суммарная площадь приточных отверстий обычно составляет не менее 1/500 площади ската, хотя конкретные значения зависят от конструкции кровли.
Правильно организованный воздухообмен позволяет удалять влагу из подкровельного пространства и существенно увеличивает срок службы деревянных и теплоизоляционных материалов.
Поэтому вентиляционная функция карнизного свеса считается одной из наиболее важных в современной кровельной системе.
Карнизный свес и водоотвод
Эффективный отвод воды является ключевой задачей карнизного узла. За один сильный ливень через край кровли площадью 200 м² может пройти несколько тонн воды. При интенсивности осадков 50 мм на такую кровлю попадает около 10 м³ воды, что эквивалентно массе примерно 10 тонн.
Для безопасного отвода столь значительных объемов жидкости используются водосточные системы, соединенные с карнизным узлом. Геометрия карнизной планки и капельника должна обеспечивать направление потока непосредственно в желоб без разбрызгивания и подтекания на фасад.
Особое внимание уделяется положению края кровельного покрытия относительно водостока. Слишком короткий выпуск может привести к переливу воды за пределы желоба, а чрезмерно длинный создает риск деформации покрытия под снеговой нагрузкой.
Правильное расположение элементов позволяет обеспечить стабильную работу системы водоотведения даже во время сильных осадков.
Именно поэтому проектирование карнизного узла всегда выполняется с учетом характеристик водосточной системы.
Рекомендуемые параметры карнизного свеса
Размеры карнизного свеса зависят от архитектуры здания, типа кровли и климатических условий эксплуатации. Однако существуют ориентировочные значения, используемые в большинстве строительных проектов.
| Параметр | Типичные значения |
|---|---|
| Ширина свеса жилого дома | 500-700 мм |
| Ширина свеса коттеджей | 600-1000 мм |
| Ширина свеса хозяйственных построек | 300-500 мм |
| Вентиляционный зазор | 20-50 мм |
| Выпуск кровли над желобом | 30-50 мм |
| Толщина карнизной доски | 25-40 мм |
| Высота капельника | 50-100 мм |
Указанные параметры являются ориентировочными и могут корректироваться в зависимости от конструктивных особенностей объекта.
При проектировании учитываются снеговые и ветровые нагрузки, длина скатов и тип применяемого кровельного покрытия.
Наиболее распространенные ошибки при устройстве карнизного свеса
Практика строительства показывает, что значительная часть проблем кровель возникает из-за ошибок в карнизной зоне. Одной из самых распространенных является отсутствие или недостаточная площадь вентиляционных отверстий. В результате нарушается воздухообмен и начинается накопление влаги в подкровельном пространстве.
Не менее опасной ошибкой считается неправильный вывод гидроизоляционной мембраны. Если мембрана заканчивается до карнизной планки или направлена не в желоб, конденсат начинает попадать на деревянные конструкции и фасад здания.
Часто встречаются проблемы с неправильным расположением водосточного желоба относительно края кровли. Подобные ошибки приводят к переливу воды и намоканию стен.
Еще одной причиной дефектов становится недостаточная ширина свеса. В этом случае фасад оказывается плохо защищен от атмосферных осадков и быстрее теряет первоначальные эксплуатационные характеристики.
Большинство подобных проблем можно предотвратить еще на этапе проектирования при условии соблюдения проверенных технических решений.
Особенности карнизного свеса для различных кровельных материалов
Конструкция узла может различаться в зависимости от типа кровельного покрытия. Для металлочерепицы важное значение имеет правильное расположение первой ступени профиля относительно карнизной планки. Для профнастила особое внимание уделяется выпуску листа и организации вентиляционного зазора.
В фальцевых кровлях большое значение имеет устройство капельника и фиксация кляммеров в карнизной зоне. Для мягких кровель дополнительно предусматриваются подкладочные ковры и усиленная защита от проникновения влаги.
Несмотря на различия в деталях, основные принципы остаются одинаковыми. Карнизный узел должен обеспечивать надежный водоотвод, эффективную вентиляцию и защиту конструкций от атмосферных воздействий.
Именно поэтому проектирование карнизной зоны всегда выполняется с учетом особенностей конкретного кровельного материала.
Значение узла карнизного свеса для долговечности здания
Узел карнизного свеса относится к числу наиболее ответственных элементов кровельной конструкции. Через него проходят основные потоки атмосферной влаги, организуется вентиляция подкровельного пространства и обеспечивается защита фасада от осадков. От качества проектирования и монтажа данного узла напрямую зависит долговечность кровли, состояние утеплителя, сохранность несущих конструкций и внешний вид здания.
Современный карнизный свес представляет собой сложную систему взаимосвязанных элементов, каждый из которых выполняет важную функцию. Правильно выполненный узел обеспечивает надежную работу кровли на протяжении десятилетий, предотвращает образование конденсата, способствует эффективному водоотведению и защищает строительные конструкции от преждевременного разрушения. Именно поэтому карнизная зона заслуженно считается одним из ключевых узлов любой современной скатной кровли.
