Пространственная подсистема представляет собой несущий каркас сложной геометрии, который используется для крепления фасадных, кровельных и других строительных конструкций. В отличие от простой плоской обрешетки, ее элементы располагаются в нескольких плоскостях и могут формировать выступы, углы, наклонные поверхности, объемные формы и переходы между различными участками здания.
Такие подсистемы применяют, когда облицовку невозможно надежно закрепить непосредственно на основании или обычном одноуровневом каркасе. Пространственный каркас принимает нагрузки от наружных элементов и передает их на несущие конструкции здания. Одновременно он задает проектную геометрию поверхности, позволяет компенсировать неровности основания и обеспечивает необходимое расстояние между несущей конструкцией и облицовкой.

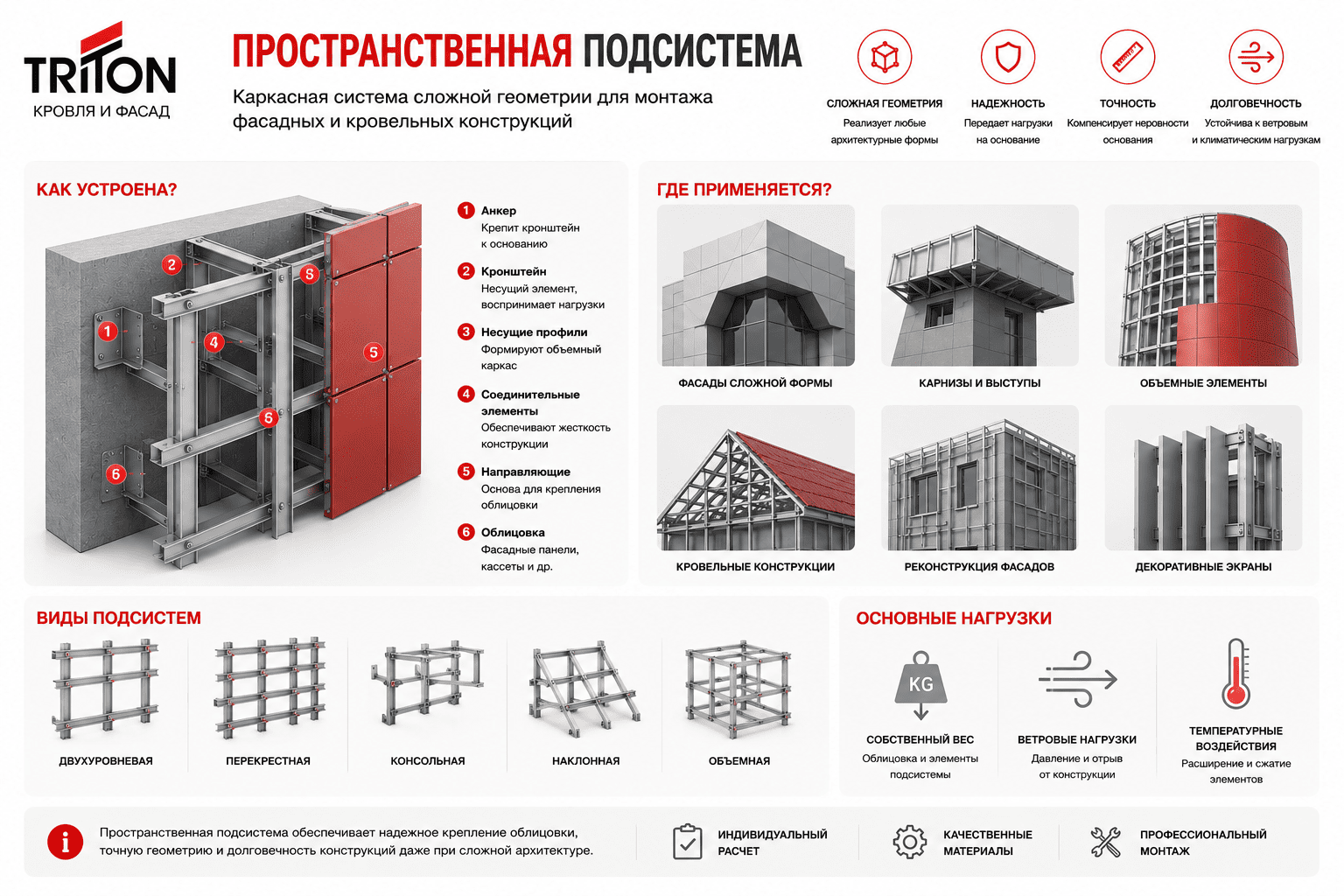

Как устроена пространственная подсистема
Основу системы обычно составляют металлические профили, кронштейны и соединительные элементы. В зависимости от проекта они образуют двухуровневый или более сложный каркас. Один уровень может использоваться для крепления к зданию, а следующий формирует плоскость или объем, необходимый для монтажа наружного материала.
В типовой конструкции применяются несущие кронштейны, вертикальные и горизонтальные направляющие, соединители, анкеры, болты, заклепки и самонарезающие винты. Для сложных участков могут изготавливаться дополнительные угловые, дистанционные и переходные элементы.
Например, если облицовку необходимо вынести относительно стены на 250 мм, обычного короткого фасадного кронштейна может оказаться недостаточно. Пространственный каркас позволяет сформировать необходимый вынос за счет комбинации нескольких элементов, сохранив требуемую жесткость.
При проектировании важно учитывать не только положение наружной поверхности. Каждый дополнительный профиль увеличивает собственную массу системы и создает дополнительные соединения, через которые передаются усилия.
Где применяются пространственные подсистемы
Наиболее характерная область применения таких систем связана с фасадами сложной формы. Архитектурная поверхность может иметь наклонные участки, объемные выступы, декоративные пояса, карнизы или переходы между разными видами облицовки. Несущая стена при этом может оставаться относительно простой, а необходимая геометрия создается именно каркасом.
Пространственные решения используются и при реконструкции. Если основание имеет значительные отклонения от проектной плоскости, каркас позволяет вынести наружную облицовку на нужную отметку без выравнивания всей стены строительными смесями. Возможность такой компенсации и величина допустимого выноса определяются конструкцией системы.
Основные варианты применения включают:
- объемные и многоуровневые фасады;
- фасадные кассеты и крупноформатные панели;
- карнизы, парапеты и архитектурные выступы;
- наклонные и ломаные поверхности;
- отдельные кровельные конструкции;
- реконструкцию оснований со сложной геометрией.
Пространственная подсистема также может использоваться как основание для декоративных экранов, ламелей и других элементов, расположенных на определенном расстоянии от основной стены.
Виды и материалы пространственных подсистем
Конструкция каркаса подбирается под конкретную задачу. Чем сложнее форма наружной поверхности и больше расстояние от нее до основания, тем важнее пространственная жесткость системы.
| Вариант подсистемы | Особенность конструкции | Характерное применение |
|---|---|---|
| Двухуровневая | Два взаимосвязанных ряда профилей | Фасады, требующие дополнительной жесткости или изменения направления крепления |
| Перекрестная | Вертикальные и горизонтальные профили образуют решетку | Крупноформатная облицовка, сложная сетка креплений |
| Консольная | Наружная часть значительно вынесена от основания | Выступы, карнизы, объемные фасадные элементы |
| Наклонная | Направляющие расположены под различными углами | Ломаные и наклонные поверхности |
| Объемная | Элементы формируют трехмерный каркас | Сложные архитектурные формы |
Для изготовления несущих элементов применяют преимущественно сталь и алюминиевые сплавы. Стальные профили отличаются высокой жесткостью и могут иметь цинковое или дополнительное защитное покрытие. Алюминий имеет меньшую массу и высокую коррозионную стойкость, но при одинаковой геометрии его жесткость ниже, чем у стали.
При комбинировании различных металлов необходимо учитывать условия их контакта и воздействие влаги. Материал также выбирают с учетом массы облицовки, размеров пролетов, окружающей среды и требуемого срока эксплуатации.
Какие нагрузки воспринимает каркас
Пространственная подсистема должна передавать на несущую конструкцию собственный вес, массу облицовки и внешние воздействия. Для фасадов особенно важен ветер, поскольку он способен создавать как давление, так и отрывающую нагрузку.
Предположим, что масса облицовки составляет 18 кг/м², а масса каркаса 7 кг/м². Общая постоянная нагрузка будет равна:
18 + 7 = 25 кг/м².
На участке площадью 100 м² собственная масса облицовки вместе с подсистемой составит около 2500 кг. Эта нагрузка должна быть передана через профили, кронштейны и анкеры на основание.
Отдельно рассматривается ветер. Если условно принять воздействие 1 кПа, на 1 м² поверхности действует сила 1 кН, что приблизительно соответствует 102 кгс. Для панели площадью 1,5 м² суммарная сила при таком упрощенном расчете достигнет 1,5 кН.
На пространственный каркас воздействуют и моменты. Чем дальше облицовка находится от несущей стены, тем больше плечо приложения нагрузки. Например, при одинаковой силе увеличение выноса с 100 до 300 мм увеличивает создаваемый ею изгибающий момент примерно в три раза. Поэтому значительный вынос нельзя компенсировать простым увеличением длины стандартного кронштейна без проверки его несущей способности.
Жесткость и устойчивость пространственной системы
Для обычного плоского фасада основная задача профилей заключается в удержании облицовки в заданной плоскости. Пространственный каркас работает сложнее, поскольку нагрузки могут передаваться между элементами в нескольких направлениях.
Для повышения жесткости используют поперечные связи, дополнительные профили и узлы, ограничивающие перемещение каркаса. Геометрия сама по себе также влияет на работу системы. Правильно расположенные связи способны значительно повысить пространственную устойчивость без чрезмерного увеличения металлоемкости.
Важным параметром является прогиб. Даже если профиль не разрушается под расчетной нагрузкой, чрезмерная деформация может привести к смещению облицовки, изменению ширины швов и нарушению геометрии поверхности. Поэтому прочность и жесткость рассматриваются отдельно.
Температурные деформации также становятся заметными на длинных элементах. Коэффициент линейного расширения стали составляет приблизительно 12 × 10⁻⁶ 1/°C. Для стального профиля длиной 6 м при изменении температуры на 60 °C расчетное изменение длины составит:
6 × 60 × 12 × 10⁻⁶ = 0,00432 м,
то есть примерно 4,3 мм. Конструкция соединений должна позволять системе воспринимать такие изменения без появления недопустимых внутренних напряжений и деформации облицовки.
Чем пространственная подсистема отличается от обычной
Обычная фасадная подконструкция преимущественно формирует одну плоскость. Кронштейны соединяют ее со стеной, а вертикальные или горизонтальные направляющие служат основанием для облицовки. Такая схема хорошо подходит для большинства ровных фасадов.
Пространственная система фактически создает самостоятельный объемный каркас. Она позволяет изменять расстояние до основания, направление профилей и положение отдельных участков поверхности. Благодаря этому одна несущая стена может служить основанием для фасада со значительно более сложной геометрией.
Обратной стороной является увеличение количества элементов и соединений. Чем сложнее каркас, тем выше требования к расчету, точности изготовления деталей и монтажу. Ошибка в положении одного узла может повлиять сразу на несколько соседних профилей и положение облицовки.
Пространственные системы также обычно имеют большую металлоемкость. Поэтому использовать объемный каркас там, где достаточно простой одноуровневой подсистемы, нецелесообразно.
Проектирование и монтаж пространственной подсистемы
Работа начинается с определения конечной геометрии облицовки. По ее поверхности формируется положение направляющих, после чего рассчитываются точки крепления и элементы, соединяющие каркас с несущим основанием. Для сложной формы особенно важна точная разбивка координат.
На практике необходимо учитывать размеры и массу облицовки, ветровое воздействие, вынос относительно стены, расстояние между точками крепления, жесткость профилей, характеристики анкеров и материал основания. Отдельно прорабатываются углы, проемы, карнизы и места перехода между плоскостями.
При монтаже сначала формируются основные опорные точки, затем устанавливаются несущие элементы и выполняется контроль геометрии. После этого монтируются дополнительные уровни профилей и наружная облицовка. Для объемного фасада даже небольшое угловое отклонение профиля на длинном участке способно привести к заметному смещению конечной точки.
В результате пространственная подсистема позволяет реализовать фасадную или кровельную конструкцию, геометрия которой существенно отличается от формы несущего основания. Ее эффективность определяется не количеством металла, а правильной схемой передачи нагрузок, достаточной жесткостью, точностью соединений и соответствием каркаса размерам и способу крепления облицовочного материала.
