Глубина профиля представляет собой расстояние между самой высокой и самой низкой точкой профилированного изделия, определяющее высоту его рельефа. В строительстве данный параметр считается одной из ключевых геометрических характеристик профилированного металла, поскольку напрямую влияет на жесткость, несущую способность, устойчивость к деформациям и область применения материала. Для профнастила, металлочерепицы, фасадных панелей и несущих настилов глубина профиля является базовым показателем, по которому оцениваются эксплуатационные возможности изделия.
В инженерной практике термин «глубина профиля» часто используется как синоним высоты профиля или высоты трапеции, хотя в некоторых случаях данные понятия могут иметь небольшие различия в зависимости от конструкции изделия. В любом случае речь идет о вертикальном размере рельефа, формируемого в процессе профилирования металлического листа.
Современные строительные конструкции во многом обязаны своей эффективности именно профилированию металла. Плоский лист толщиной 0,5 мм обладает ограниченной жесткостью и легко деформируется под нагрузкой. Однако после формирования профиля глубиной 20, 35 или 60 мм его способность воспринимать нагрузки возрастает в несколько раз. При этом масса изделия практически не меняется, поскольку дополнительная прочность достигается за счет рационального распределения материала в пространстве.
Глубина профиля оказывает влияние практически на все эксплуатационные характеристики изделия. Она определяет допустимый шаг обрешетки, величину возможных пролетов между опорами, устойчивость к снеговым и ветровым нагрузкам, эффективность водоотвода и даже внешний вид конструкции. Именно поэтому выбор профиля всегда начинается с анализа его геометрических параметров.
Понимание значения глубины профиля позволяет правильно подбирать материалы для кровельных, фасадных и несущих систем, обеспечивая оптимальное сочетание надежности, экономичности и долговечности строительных конструкций.

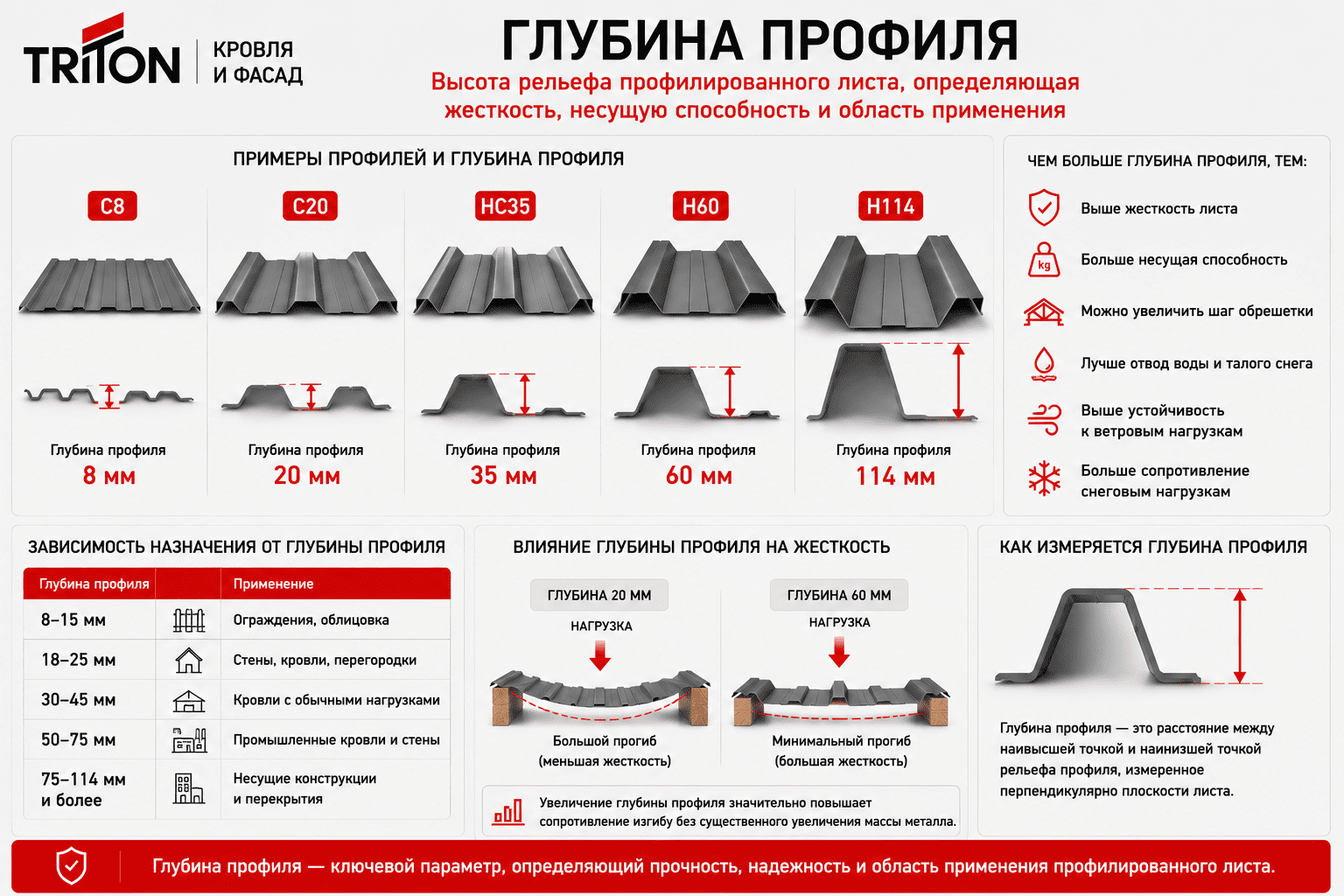

Что такое глубина профиля и как она измеряется
Глубина профиля представляет собой вертикальное расстояние между крайними точками рельефа профилированного изделия. Для трапециевидных профилей измерение выполняется между верхней полкой волны и самой низкой точкой нижней полки. Для волновых профилей расстояние определяется между вершиной и впадиной соседних волн.
Измерение осуществляется перпендикулярно плоскости листа и выражается в миллиметрах. Именно этот показатель обычно указывается в маркировке профилированных изделий. Например, обозначение С20 означает профиль с глубиной около 20 мм, а Н60 указывает на глубину профиля 60 мм.
Для металлочерепицы глубина профиля определяется несколько сложнее, поскольку изделие имеет комбинированную форму с продольными и поперечными элементами штамповки. Однако принцип остается тем же: измеряется максимальная высота рельефа относительно нижней точки профиля.
Современные стандарты производства предусматривают строгий контроль данного параметра. Даже небольшие отклонения способны повлиять на совместимость листов при монтаже и ухудшить эксплуатационные характеристики покрытия.
Поэтому глубина профиля относится к числу важнейших геометрических размеров, контролируемых на всех этапах производства.
Почему глубина профиля влияет на жесткость
Основная причина влияния глубины профиля на прочностные характеристики связана с законами строительной механики. Чем дальше материал расположен от нейтральной оси изгиба, тем эффективнее он сопротивляется деформациям.
При профилировании часть металла перемещается вверх и вниз относительно первоначальной плоскости листа. В результате возрастает момент инерции поперечного сечения, который является основным показателем сопротивления изгибу.
Даже небольшое увеличение глубины профиля может привести к существенному росту жесткости конструкции. Например, профнастил глубиной 35 мм способен демонстрировать жесткость в несколько раз выше по сравнению с профилем глубиной 10 мм при одинаковой толщине металла.
Особенно заметен данный эффект на больших пролетах. Чем выше профиль, тем меньше его прогиб под действием одинаковой нагрузки. Благодаря этому появляется возможность увеличивать расстояние между опорами без снижения надежности конструкции.
Именно поэтому для несущих покрытий и промышленных объектов используются профили увеличенной глубины.
Влияние глубины профиля на несущую способность
Несущая способность является одним из главных параметров строительных конструкций. Она показывает максимальную нагрузку, которую элемент способен воспринимать без разрушения или недопустимых деформаций.
Глубина профиля оказывает непосредственное влияние на этот показатель. Увеличение высоты рельефа позволяет более эффективно распределять напряжения внутри материала и снижать вероятность потери устойчивости отдельных элементов профиля.
Например, несущий профнастил глубиной 75 мм способен воспринимать нагрузки, значительно превышающие возможности стенового профиля глубиной 8-10 мм даже при одинаковой толщине стали.
В инженерных расчетах данный параметр учитывается при определении допустимых снеговых нагрузок, выборе шага обрешетки и проектировании несущих конструкций.
Кроме того, большая глубина профиля способствует уменьшению прогибов, что особенно важно для кровельных систем и перекрытий.
Благодаря этому профилированный металл стал одним из наиболее эффективных строительных материалов для создания легких и прочных конструкций.
Глубина профиля и устойчивость к ветровым нагрузкам
Ветровые нагрузки оказывают значительное воздействие на кровли и фасады зданий. При сильных порывах ветра профилированные листы испытывают как давление, так и подъемные силы.
Глубина профиля напрямую влияет на способность материала противостоять этим воздействиям. Более высокий профиль обладает большей пространственной жесткостью и менее подвержен вибрациям и деформациям.
Особенно важно это для кровельных покрытий большой площади. Недостаточная глубина профиля может приводить к появлению колебаний листов, ослаблению крепежных соединений и ускоренному износу конструкции.
Для объектов, расположенных на открытых территориях и в районах с повышенной ветровой активностью, выбор глубины профиля становится одним из ключевых факторов надежности покрытия.
Именно поэтому производители предлагают широкий ассортимент изделий с различными геометрическими параметрами для разных условий эксплуатации.
Основные диапазоны глубины профиля
В зависимости от назначения профилированные изделия имеют различную глубину рельефа. Каждый диапазон соответствует определенной области применения.
| Глубина профиля, мм | Тип изделия | Основное применение |
|---|---|---|
| 8-15 | Легкий стеновой профиль | Ограждения, облицовка |
| 18-25 | Универсальный профиль | Стены и кровли |
| 30-45 | Кровельный профиль | Частное строительство |
| 50-75 | Усиленный профиль | Промышленные объекты |
| 75-114 и более | Несущий профиль | Перекрытия и покрытия |
Приведенные значения являются ориентировочными. Конкретные характеристики зависят от формы профиля, толщины металла и технологии изготовления.
Тем не менее общая закономерность остается неизменной: с увеличением глубины возрастают жесткость и несущая способность материала.
Влияние глубины профиля на шаг обрешетки
Одним из важных преимуществ глубокого профиля является возможность увеличения расстояния между элементами несущей конструкции.
Для профилей небольшой глубины требуется частая обрешетка или дополнительные опоры. Это связано с ограниченной жесткостью листа и риском появления прогибов под нагрузкой.
Высокие профили способны перекрывать значительно большие пролеты. Например, если для профиля глубиной 20 мм шаг обрешетки может составлять около 500-700 мм, то для профиля глубиной 60 мм он нередко достигает 1500 мм и более.
Подобное решение позволяет уменьшить количество несущих элементов и снизить общую стоимость конструкции.
Поэтому увеличение глубины профиля часто оказывается экономически оправданным даже при более высокой стоимости самого материала.
Глубина профиля и водоотводящие свойства
Для кровельных систем важную роль играет способность быстро отводить воду и талый снег. Глубина профиля оказывает непосредственное влияние на пропускную способность водоотводящих каналов.
Чем выше профиль, тем больший объем воды может перемещаться по его поверхности без риска перелива через волну. Это особенно актуально при сильных ливнях и интенсивном снеготаянии.
Высокие профили также способствуют более эффективному удалению загрязнений с поверхности кровли. Потоки воды легче смывают пыль и мелкий мусор, что положительно сказывается на долговечности покрытия.
Для кровель с небольшим уклоном использование профилей увеличенной глубины зачастую становится обязательным условием обеспечения надежного водоотведения.
Именно поэтому при проектировании кровельных систем учитываются не только механические характеристики профиля, но и его гидравлические возможности.
Глубина профиля и внешний вид конструкции
Помимо технических характеристик глубина профиля оказывает влияние на архитектурное восприятие здания. Невысокие профили создают более спокойную и ровную поверхность, тогда как глубокий рельеф делает фасад или кровлю более выразительными.
Для жилых домов чаще используются материалы средней глубины, обеспечивающие баланс между эстетикой и функциональностью. В промышленном строительстве на первый план выходят прочностные характеристики, поэтому применяются профили увеличенной высоты.
Архитекторы нередко используют глубину профиля как инструмент формирования визуального образа объекта. Направление света, тени и рельеф поверхности во многом определяются именно данным параметром.
Поэтому выбор глубины профиля всегда осуществляется с учетом как инженерных, так и эстетических требований проекта.
Экономическая эффективность выбора глубины профиля
При выборе профилированного материала важно учитывать не только стоимость квадратного метра, но и влияние глубины профиля на общую конструкцию.
Более высокий профиль обычно стоит дороже, однако позволяет уменьшить количество несущих элементов, увеличить шаг обрешетки и повысить долговечность покрытия. В результате дополнительные расходы на материал нередко компенсируются экономией на каркасе и монтажных работах.
Особенно заметен данный эффект на крупных объектах с большими пролетами. Здесь использование глубокого профиля позволяет существенно сократить расход металла на несущие конструкции.
Поэтому профессиональный выбор материала всегда основывается на комплексной оценке всех факторов, а не только на стоимости самого профиля.
Значение глубины профиля в современном строительстве
Глубина профиля является одной из ключевых характеристик профилированных металлических изделий и определяет высоту их рельефа. От данного параметра напрямую зависят жесткость, несущая способность, устойчивость к нагрузкам, эффективность водоотведения и внешний вид конструкции. Именно глубина профиля позволяет многократно увеличить прочность листового металла без существенного роста его массы.
Благодаря рациональному выбору данного параметра современные профилированные материалы успешно применяются в кровельных, фасадных и несущих системах различного назначения. Правильное понимание роли глубины профиля позволяет создавать надежные, долговечные и экономически эффективные строительные конструкции, способные сохранять свои характеристики на протяжении десятилетий эксплуатации.
