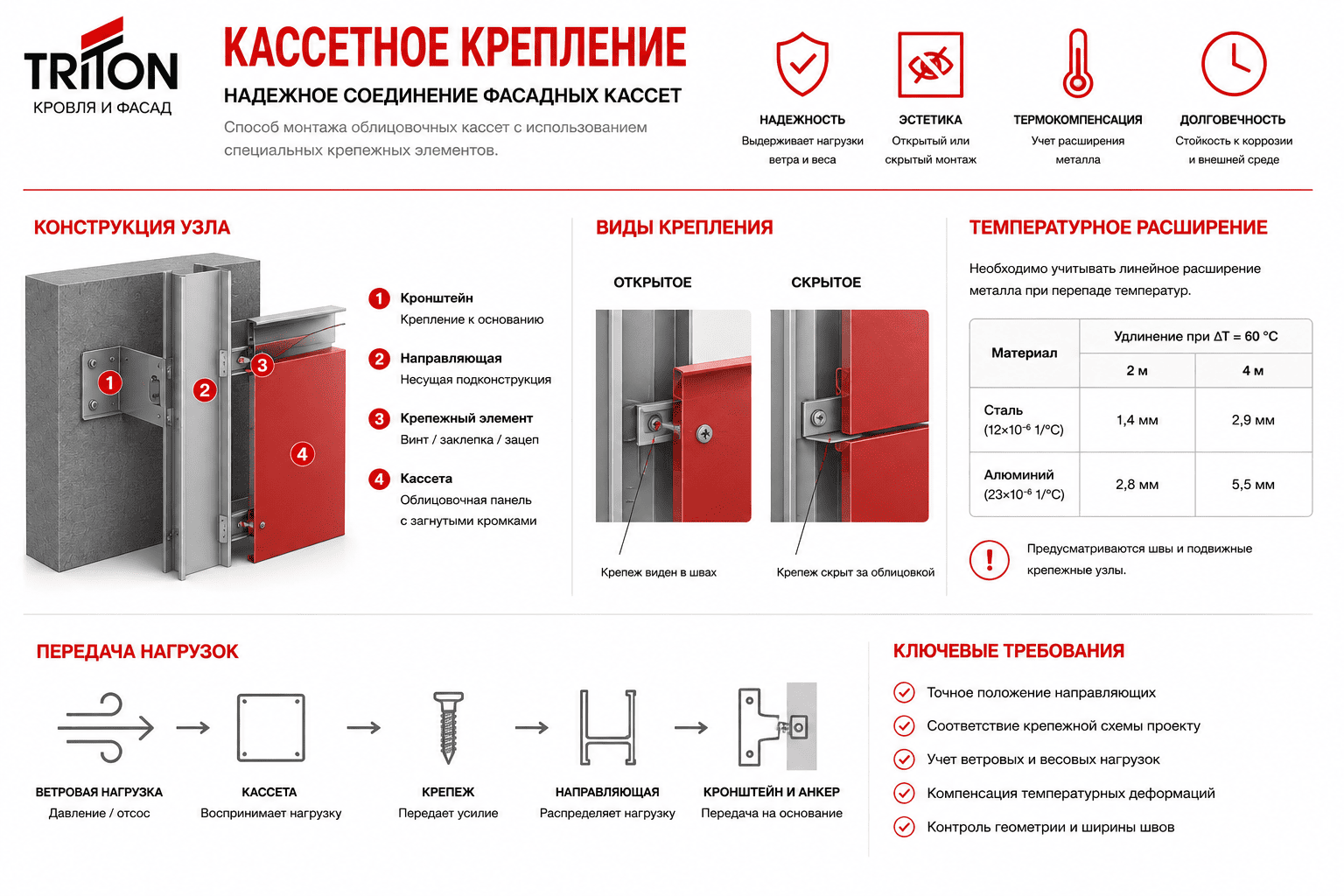

Кассетное крепление представляет собой способ монтажа фасадных облицовочных кассет к несущей подконструкции с помощью специально предусмотренных крепежных элементов и узлов. Такая технология применяется при устройстве навесных фасадов из металлических кассет, которые изготавливаются в виде объемных панелей с загнутыми кромками.
Система крепления должна не только удерживать облицовку, но и передавать ее собственный вес и ветровые нагрузки на подконструкцию. Одновременно необходимо обеспечить точное положение кассет, одинаковую ширину швов и возможность учитывать температурные изменения размеров металла. В зависимости от конструкции крепеж может оставаться видимым или полностью скрываться за элементами облицовки.
Как устроено кассетное крепление
Фасадная кассета представляет собой панель, обычно изготовленную из листового металла путем раскроя и гибки. Загнутые края придают изделию объемную форму и одновременно используются для его соединения с подконструкцией.
Крепление выполняется к металлическим направляющим, положение которых соответствует размерам и схеме монтажа кассет. В зависимости от системы применяются самонарезающие винты, заклепки, специальные зацепы, салазки или другие крепежные детали.
В простейшей схеме загнутая боковая кромка кассеты прикладывается к направляющей и фиксируется механическим крепежом. В системах скрытого монтажа на кассете предусматриваются специальные элементы, которые входят в зацепление с креплениями на подконструкции. После установки основные точки фиксации оказываются закрыты самой облицовкой.
Крепежные узлы должны располагаться в предусмотренных местах. Произвольное увеличение расстояния между ними может привести к повышенной нагрузке на отдельные точки фиксации и увеличению деформации панели под действием ветра.
Открытый и скрытый способ крепления
Одним из основных различий между системами является видимость крепежа после завершения монтажа. Открытая схема конструктивно проще: кассета крепится к направляющим через предусмотренные отверстия, а головки винтов или заклепок могут оставаться видимыми в швах.
При скрытом способе крепежные элементы располагаются за облицовкой. Для этого кассеты получают специальную форму кромок, зацепов или посадочных мест. Такой фасад выглядит более однородным, поскольку на его лицевой поверхности отсутствуют видимые точки механической фиксации.
| Характеристика | Открытое крепление | Скрытое крепление |
|---|---|---|
| Видимость крепежа | Крепеж может быть виден в швах | Основные элементы скрыты |
| Конструкция кассеты | Относительно простая | Требует специальных кромок или зацепов |
| Монтаж | Обычно проще | Более требователен к точности |
| Демонтаж | Как правило, относительно простой | Зависит от конструкции системы |
| Требования к геометрии | Высокие | Особенно высокие |
| Внешний вид | Видны элементы фиксации | Более цельная поверхность |
Нельзя считать скрытое крепление автоматически более надежным. Несущая способность определяется конструкцией конкретного узла, материалом крепежа, количеством точек фиксации и характеристиками подконструкции. Основное преимущество скрытой схемы связано с архитектурным видом фасада.
Нагрузки на крепление фасадных кассет
Кассетное крепление воспринимает несколько видов воздействий. Постоянной нагрузкой является собственный вес облицовки. Для металлических кассет он зависит от площади панели, толщины листа и плотности материала.
Массу плоского стального листа можно приблизительно определить по формуле:
m = S × t × ρ,
где S представляет собой площадь, t является толщиной металла, а ρ обозначает его плотность. Для стали можно принять плотность около 7850 кг/м³.
Например, для участка стального листа площадью 1 м² и толщиной 0,7 мм расчетная масса составит:
1 × 0,0007 × 7850 = 5,5 кг.
Фактическая масса кассеты будет зависеть от ее развертки, поскольку загнутые борта увеличивают площадь используемого металла.
Значительно более серьезное воздействие на крепление может создавать ветер. При условной нагрузке 0,8 кПа на кассету площадью 1,5 м² действует сила:
0,8 × 1,5 = 1,2 кН.
Это приблизительно соответствует 122 кгс. Данная сила передается через точки крепления на направляющие, поэтому их количество и расположение должны соответствовать расчетной схеме.
Особенно внимательно рассматриваются углы здания, верхние участки фасада и другие зоны, где ветровое воздействие может отличаться от основной поверхности.
Швы и температурные деформации
Металлические кассеты изменяют размеры при нагревании и охлаждении. Если жестко зафиксировать панель без учета температурных перемещений, в облицовке и крепежных узлах могут возникать дополнительные напряжения.
Для стали коэффициент линейного температурного расширения составляет приблизительно 12 × 10⁻⁶ 1/°C. Если кассета имеет длину 2 м, а температура металла изменяется на 60 °C, изменение длины можно оценить следующим образом:
2 × 60 × 12 × 10⁻⁶ = 0,00144 м,
то есть около 1,4 мм.
Для алюминия температурное расширение заметно выше. Его коэффициент составляет приблизительно 23 × 10⁻⁶ 1/°C. Алюминиевый элемент длиной 2 м при том же перепаде температуры в 60 °C изменит длину примерно на 2,8 мм.
Именно поэтому между кассетами предусматриваются швы, а конструкция отдельных крепежных узлов может допускать необходимые перемещения. Ширина швов одновременно является важным архитектурным параметром, поскольку даже небольшие отклонения хорошо заметны на больших фасадах.
Элементы системы кассетного крепления
Кассета является только наружной частью системы. За ней располагается металлическая подконструкция, которая передает нагрузки на стену здания. Обычно она включает кронштейны и вертикальные либо горизонтальные направляющие.
Для соединения элементов могут использоваться:
- фасадные самонарезающие винты и заклепки;
- специальные зацепы и держатели кассет;
- салазки или другие элементы скрытой фиксации;
- соединительные детали подконструкции;
- анкеры для крепления кронштейнов к основанию.
Конкретный набор зависит от типа кассет. Перенос крепежной схемы от одной системы к другой без проверки нежелателен, поскольку могут отличаться форма кромок, толщина металла, размеры панелей и способ передачи нагрузки.
Материал крепежа также имеет значение. Он должен сохранять необходимые характеристики в условиях наружной эксплуатации и быть совместимым с остальными металлическими элементами системы.
Что влияет на надежность кассетного крепления
Надежность начинается с правильного расположения подконструкции. Направляющие должны находиться именно там, где предусмотрены точки фиксации кассет. Если профиль смещен, монтажникам приходится изменять положение крепежа или создавать дополнительные элементы, что меняет исходную схему работы фасада.
Размер кассеты также влияет на требования к креплению. При увеличении ширины и высоты возрастает площадь, на которую действует ветер. Например, панель размером 0,5 × 1 м имеет площадь 0,5 м², а кассета 1 × 2 м уже 2 м². При одинаковом ветровом давлении на вторую действует в четыре раза большая суммарная сила.
Важна и жесткость самой кассеты. Она зависит от толщины листа, размеров панели, высоты загнутых бортов и наличия дополнительных элементов жесткости. Очень крупная тонкая панель может заметно деформироваться даже в том случае, когда крепеж обладает достаточной прочностью.
На практике необходимо рассматривать всю цепочку передачи нагрузки: кассета, точка крепления, направляющая, кронштейн, анкер и несущая стена. Слабое звено в любой части этой цепочки ограничивает возможности всей системы.
Монтаж кассет и типичные ошибки
Перед установкой облицовки проверяют положение направляющих и геометрию подконструкции. Даже небольшие отклонения способны накапливаться по длине фасада и приводить к различной ширине швов. Особенно хорошо ошибки становятся заметны на кассетах правильной прямоугольной формы.
Монтаж обычно ведут в последовательности, предусмотренной конкретной системой. После установки первой группы кассет контролируют горизонтальность и вертикальность швов, положение углов и соответствие проектной сетке. Последующие панели ориентируют не только относительно соседней кассеты, но и относительно общей разбивки фасада.
К характерным ошибкам относятся слишком большой шаг крепежа, установка дополнительных отверстий в непредусмотренных местах, чрезмерная затяжка крепежных элементов и отсутствие необходимых температурных зазоров. Проблемы возникают и при попытке компенсировать неровность подконструкции непосредственно кассетой. Панель в таком случае может получить постоянную деформацию.
Кассетное крепление следует рассматривать как единый узел вместе с облицовкой и подконструкцией. Правильно подобранная схема обеспечивает передачу собственного веса и ветровых воздействий, сохраняет заданную геометрию фасада и позволяет учитывать температурное расширение металла. Выбор между открытым и скрытым способом определяется конструкцией кассет, архитектурными требованиями и особенностями всей фасадной системы.
