ШАТЫРҒА АРНАЛҒАН МЕТАЛЛ ЖАБЫНҚЫШТЫҢ САНЫН ЕСЕПТЕУ ФОРМУЛАСЫ

Металл жабынұышты төсеу кезінде ең бастысы - материалдың мөлшерінде қателеспеу керек. Артық табақтар - ақша желге шашқандай. Жеткіліксіздік - бұл уақытты жоғалту, жеткізуге және жұмысты тоқтатуға арналған қосымша шығыстар. Екі нұсқа да бірдей қажетсіз.

Мысалы, ұзындығы 4,5 метр және жұмыс ені 1,1 метр бір стандартты табақ шатыр ² шамамен 5 м жабады. 2-3 табақтағы қателік - бұл 15 м ² артық шығын. Бағасы шаршы метріне 4 000-5 000 теңге болса, артық шығындар 60 000-75 000 теңгені құрауы мүмкін. Сонымен қатар жеткізу және тиеу бар.

Бұның болуына жол бермеу үшін нақты есеп маңызды. Мәселе тек шатыр алаңында ғана емес. Шатырдың пішінін, еңістердің ұзындығын, таңдалған бейіннің параметрлерін, табақтардың нақты өлшемдерін ескеру қажет. Металл жабынқыштың жұмыс ені әрқашан габариттен кіші - және мұны есептеу кезінде жиі жіберіп алады. Сондай-ақ парақтардың бір немесе екі қатарға салынуының маңызы бар. Еңісітің  ұзындығына және табақтардың ұзындығына монтаждаудың ыңғайлылығы мен кесудің болуы байланысты болады.

Тіпті қарапайым екі қабатты шатыр да мұқият өлшеуді және металл жабынқыштың өзара қалай түйісетінін түсінуді талап етеді. Қателесу оңай, әсіресе «көзбен» есептесек.

Бұл мақалада металл жабынұыштын қажетті санын қалай дұрыс есептеуге болатынын анықтаймыз: шатырды өлшеуден бастап табақтардың нақты параметрлерін ескере отырып, соңғы есептеуге дейін. Бәрі түсінікті мысалдарда, артық теориясыз.

МЕТАЛЛ ЖАБЫНҚЫШТЫ ЕСЕПТЕУ КЕЗІНДЕ ҚАНДАЙ ПАРАМЕТРЛЕР МАҢЫЗДЫ

Есептеуді бастар алдында сіз қандай сандармен жұмыс істейтініңізді нақты түсіну керек. Бір параметрдегі қате бүкіл есептеуді «басқарады» - және сіз артық шығынды немесе материалдың жетіспеушілігін аласыз. Міндетті түрде ескерілетін негізгі сипаттамаларды қарастырайық.

ТАБАҚТЫҢ ЖҰМЫС ЖӘНЕ ГАБАРИТТІК ЕНІ

Бұл қатенің ең көп таралған көзі. Металл жабынқыш табағы әрқашан габариттік (жалпы) және жұмыс (пайдалы) ені көрсетіледі. Жұмысшы - бұл шатырды жабатын табақтың бір бөлігі. Қалғаны өрескел.

Мысалы:

табақтың габариттік ені - 1180 мм;

жұмыс ені - 1100 мм.

Қаңқаның немесе жотаның ұзындығы бойынша табақ санын есептеу кезінде тек қана жұмыс енін пайдалану керек - біздің мысалда 1,1 метр. Егер сіз сырғыманың ұзындығын 1,18 метрге бөлсеңіз, онда материал жеткіліксіз болады.

ТАБАҚ ҰЗЫНДЫҒЫ ЖӘНЕ  ШЕКТЕУЛЕР

Металл жабынқыш табақтары ұзындығы бойынша тапсырысқа жасалуы мүмкін. Бірақ бәрі оңай емес. Өндірушілердің көпшілігінде стандартты ұзындықтар диапазондары, сондай-ақ өндірілмейтін «тыйым салынған» ұзындықтар бар - мысалы, 1,43 м, 2,87 м, 4,93 м және т.б. Бұл аралықтарды міндетті түрде ескеру керек, әсіресе екі қатар етіп монтаждауды жоспарласаңыз.

Сондай-ақ тым ұзын табақты (5 метрден және одан жоғары) тасымалдау, төбеге көтеру және құрастыру ыңғайсыз екенін есте сақтау маңызды. Ал тым қысқа болса - көлденең түйісулердің санын арттырады және шығынды арттырады. Егер еңіс өлшемдері мен логистика мүмкіндік берсе, ұзындығы 3,6-4,5 м таңдау оңтайлы.

ШАТЫР ТҮРІ

Шатыр түрі есептеуге тікелей әсер етеді:

• Екі қабатты - ең қарапайым, есептеулер екі бірдей немесе әртүрлі сырғымалар бойынша жүргізіледі.
• Шатрлық - әрбір үшбұрышты еңіс бойынша жеке есептеуді талап етеді.
• Вальмалық - күрделірек: екі трапеция тәрізді және екі үшбұрышты, әрқайсысы дәл өлшеуді талап етеді.
• Сынық (мансардалық) - әртүрлі бұрыштар мен жазықтықтардың комбинациясы, көп кесу, қалдықтар болуы мүмкін.

Күрделі шатырлар үшін (әсіресе аңғарлы, есту терезелерімен және деңгей өзгерістерімен) сызба жасау және барлық элементтерді жеке ескеру ұсынылады.

ЕҢІСТЕРДІҢ ӨЛШЕМДЕРІ МЕН БҰРЫШЫ

Әрбір еңістің ені (карнизі бойынша) мен ұзындығы бойынша өлшенеді (жотадан бастап еңіске қарай карнизге дейін). Бұл параметрлер әрбір еңкіштің ауданын береді. Бірақ көлбеу бұрышын да ескеру маңызды. Еңіс неғұрлым тік болса, оның нақты ауданы көлденеңге проекциямен салыстырғанда соғұрлым үлкен болады.

Мысал:

еңістің көлденең ұзындығы - 4,0 м;

еңіс - 35°;

еңістің нақты ұзындығы = 4,0 ÷ cos (35°) ≈ 4,88 м.

Егер еңісті ескермесе, шатыр аумағын 10-20% -ға бағалауға болады.

ЕҢІСТЕРДІҢ САНЫ

Егер шатыр төрт қисық болса - бұл екі емес, төрт жеке беті болса және әрқайсысының өз өлшемдері, бұрышы, бағдары болуы мүмкін. Сондай-ақ жеке есептеледі:

• фронтонды үшбұрыштар;
• қосымша элементтер;
• қабырғаларға немесе құбырларға жанасатын учаскелер.

Осы параметрлердің барлығы келесі есептеулер үшін негіз болып табылады. Бөлуден, көбейтуден және дөңгелектеуден бұрын, сіздің нақты және дұрыс бастапқы деректермен жұмыс істейтініңізге көз жеткізу маңызды.

ШАТЫР АУДАНЫН ЕСЕПТЕУ

Шатырдың ауданын дәл есептеу - бұл барлық одан әрі байланысты негіз: металл жабынының, жақсы элементтердің және тіпті бекітпенің саны. Егер осы кезеңде қате жіберілсе, барлық келесі есептеулер қате болады.

ӨЛШЕУЛЕРДІ ҚАЛАЙ ЖӘНЕ ҚАШАН АЛУ КЕРЕК

Өлшеулерді ілмекті жүйені, торларды және қарсы торларды орнатқаннан кейін ғана жүргізу қажет. Олар шатырлық қатпардың соңғы өлшемдерін қалыптастырады. Егер торларды орнатқанға дейін ілмектер бойынша өлшеулер жасасақ, алаң шындыққа қарағанда кіші болады, өйткені әрбір тақтай қалыңдығын және сәйкесінше еңіс ұзындығын қосады.

Сондай-ақ бүйірлік және карниздік ілгектерді ескеру маңызды - олар жалпы ауданның есебіне енгізілуі тиіс, өйткені олар да металл черепицамен жабылады.

Өлшеулер көлденең және еңіс бойынша орындалады:

• карниздің ұзындығы көлденең өлшенеді (еңіс негізі);
• сырғанаудың ұзындығы конькиден бастап карниздің шетіне дейін көлбеу бойынша өлшенеді.

Егер өлшеулер жерде жүргізілсе, ал шатыр орнатылған болса - баспалдақ пен деңгейді не өлшеу лазерін пайдаланыңыз. «Үй жоспарына» бағдарлануға болмайды - іс жүзінде өлшемдері сызбалардан жиі ерекшеленеді.

ЕҢІС АУДАНЫН ЕСЕПТЕУ ФОРМУЛАЛАРЫ

Алаңды есептеу үшін қарапайым геометриялық формулалар қолданылады. Төменде шатырлардың ең кең таралған түрлеріне арналған нұсқалар келтірілген.

Қарапайым екі жақты шатыр (тікбұрышты сырғанақтар)

Формула:

Еңіс ауданы = карниз ұзындығы × еңіс ұзындығы

Жалпы ауданы = еңіс ауданы × 2

Мысал:

карниздің ұзындығы - 10 м;

сырғанау ұзындығы - 5,2 м.

Санаймыз:

бір еңіс: 10 × 5,2 = 52 м ²;

барлық төбесі: 52 × 2 = 104 м ².

Вальмды шатыр (2 трапеция + 2 үшбұрыш)

Трапеция:

Ауданы = 0,5 × (негізі 1 + негізі 2) × биіктігі

Үшбұрыш:

Ауданы = 0,5 × негізі × биіктігі

Шатырдың әр бөлігін бөлек есептеп, қорытындыны жинақтаймыз.

Шатрлы шатыр (4 бірдей үшбұрышты сырғымалар)

Егер негізі шаршы болса:

Бір үшбұрыштың ауданы = 0,5 × негізі жағы × сырғыма ұзындығы

Жалпы ауданы = 4 × бір үшбұрыштың ауданы

Сынған шатыр (мансарда)

Төрт еңістен тұрады (екі жағынан - жоғарғы және төменгі). Әрбір бөлім жеке тікбұрыш ретінде есептеледі:

Еңіс ауданы = карниз ұзындығы × еңіс ұзындығы (көлбеу бойынша)

Жиынтық аудан = барлық төрт тікбұрыштың қосындысы.

ҚАРАПАЙЫМ ШАТЫР ҮШІН ЕСЕПТЕУ ҮЛГІСІ

Типтік екі қабатты шатырды алайық:

карниздің ұзындығы - 12 метр;

сырғыма ұзындығы (көлбеу бойынша) - 4,8 метр.

Санаймыз:

бір еңістің ауданы: 12 × 4,8 = 57,6 м ²;

екі еңіс: 57,6 × 2 = 115,2 м ² - бұл шатырдың жалпы ауданы.

Бұл кезеңде шамамен қанша шаршы метр металл жабынқыш қажет болатынын анықтауға болады. Бірақ табақтардың нақты саны үшін профилдің пайдалы енін, табақтың ұзындығын, тақтайша мен шатыр пішінін ескеру керек - бұл туралы келесі бөлімдерде айтамыз.

МЕТАЛЛ ЖАБЫНҚЫШТЫҢ ПРОФИЛІН ТАҢДАУ

Шатырдың сыртқы түрі ғана емес, сондай-ақ табақтардың саны, бағасы және монтаждың ыңғайлылығы да профильді таңдауға байланысты. Металл жабынқыштың профильдері толқын биіктігі, ені, ұзындығы және жабын түрі бойынша ерекшеленеді. Бұл параметрлердің барлығы материалдарды есептеуге және жобаның қорытынды бюджетіне тікелей әсер етеді.

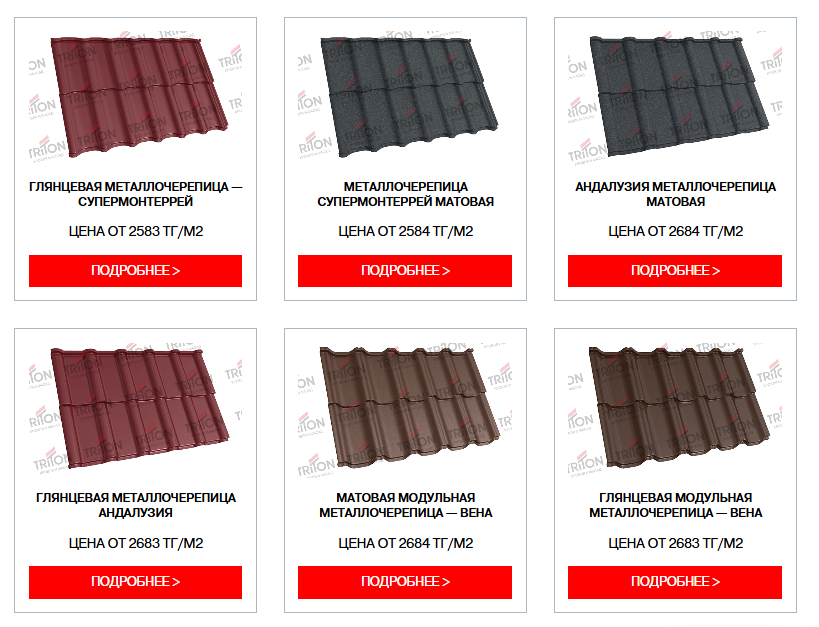

Тритон шатырынан танымал профильдер

ТРИТОН Шатыр каталогында келесі негізгі профильдер ұсынылған:

• Супермонтеррей - симметриялы толқынды әмбебап және сұранысқа ие профиль. Көптеген тұрғын үй және коммерциялық объектілер үшін жарамды. Жылтыр және күңгірт жабынмен шығарылады. Баға-сапа арақатынасы бойынша оңтайлы.
  Бағасы: 2 198 тг/м ² (жылтыр), 2 277 тг/м ² (күңгірт).

• Андалузия- классикалық сәулетке баса назар аудара отырып, неғұрлым көрнекі бейін. Толқын тегіс, табиғи керамикалық жаа жақын. Екі қабатты немесе күрделі шатыры бар жеке үйлерде жақсы көрінеді.
  Бағасы: 2 298 тг/м ² (жылтыр), 2 377 тг/м ² (күңгірт).

• Вена (модульді) - жаңа заманауи профиль. Бекітілген ұзындықтағы модульдер түрінде шығарылады. Есептеу кезінде ыңғайлы, кесу іс жүзінде жоқ. Жіктерінің жоғары дәлдігі, заманауи сыртқы келбеті.
  Бағасы: 2 377 тг/м ² (күңгірт), 2 396 тг/м ² (жылтыр).

Осы профильдің әрқайсысы жұмыс енімен және геометриясымен ерекшеленеді. Мұны табақтар санын есептеу кезінде ескеру маңызды.

ТАҢДАУҒА НЕ ӘСЕР ЕТЕДІ : ТЕК СЫРТҚЫ КӨРІНІСІ ҒАНА ЕМЕС

Тапсырыс беруші бірінші кезекте - дизайн. Бірақ есептеу кезінде мыналарды ескеру маңызды:

• Пайдалы (жұмыс) ені - бір табақтын қаншалықты нақты аудан жабады. Мысалы, Супермонтеррейде ол 1,125 м құрайды, Басқа профильдерде ол үлкен немесе кіші болуы мүмкін.
• Металдың қалыңдығы - 0,45 мм-ден бастап. Неғұрлым қалың болса, соғұрлым берік және ауыр болады, демек - жел мен қар жүктемелеріне төзімділік жоғары болады.
• Жабын түрі::
  • Жылтыр - жарқын көрінеді, бағасы бойынша қолжетімді, стандартты жобаларда танымал.
  • Күңгірт - күйуге және ұсақ сызаттарға төзімді. Климаты қатаң өңірлер үшін жеке құрылыстарды таңдайды.
• Табақтың ұзындығы - стандартты металл жабынқышқа тапсырыс бойынша 6 м-ге дейін кесіледі.

Сыртқы түрі мен бағасы маңызды, бірақ құрылыс кезінде парақтардың нақты параметрлері ең маңыздысы - артық шығынға жол бермеу.

ТАБАҚТАР САНЫН ЕСЕПТЕУГЕ ЕНІ ҚАЛАЙ ӘСЕР ЕТЕДІ

Бір табақтың жұмыс алаңы неғұрлым кең болса, шатырға табақтар соғұрлым аз қажет болады. Мысал ретінде қарайық:

Мысалы, карниздің ұзындығы - 11,25 м, Егер профильдің жұмыс ені - 1,125 м болса, онда:

11,25 м ÷ 1,125 м = бір еңіске 10 табақ.

Егер жұмыс ені, мысалы, 1,05 м кем болса, онда:

11,25 ÷ 1,05 ≈ 10,7 → 11 табаққа дейін дөңгелектейміз.

Айырмашылығы - еңіске 1 табақ. Екі қабатты төбе үшін - бұл артық материалдың 2 табақ. Орташа ұзындығы 4 м және бағасы 2 300 тг/м ², артық шығын:

2 парақ × 1,125 м × 4 м = 9 м ² ≈ 20 700 тг.

Сондықтан профильдің ені бойынша 5-7 см айырмашылықтың өзі қорытынды құнға айтарлықтай әсер етуі мүмкін.

Келесі бөлімдерде таңдалған пішініңізді және шатырыңыздың өлшемдерін ескере отырып, парақтардың санын қалай дәл есептеуді көрсетеміз.

БІР ҚАТАРДАҒЫ ТАБАҚ САНЫН ҚАЛАЙ ЕСЕПТЕУГЕ БОЛАДЫ

Шатыр параметрлерін анықтағаннан кейін және металл жабынының профилін таңдағаннан кейін, негізгі есептеуге көшуге болады - карниздің ұзындығы бойынша қанша табақты бір қатарға салу қажет екенін анықтау. Материалдың қорытынды саны тікелей осыған байланысты.

ЕСЕПТЕУ ФОРМУЛАСЫ

Есептеу қарапайым формула бойынша орындалады:

Қатардағы табақтар саны = Карниздің ұзындығы ÷ Табақтың  жұмыс ені

Дәл осы жұмыс ені, габариттік емес, есептеуге қатысады - себебі тек ол ғана пайдалы алаңды жабады. Қалған бөлігі табақтардың арасына тығылып кетеді.

ЕСЕПТЕУ ҮЛГІСІ

Айталық, сіздердің шатырларыңыз қарапайым. Бір еңісті карнизінің ұзындығы - 9 метр. Сіз жұмыс ені 1,125 метр болатын Супермонтеррей металл жабынқышты таңдадыңыз.

Санаймыз:

9 ÷ 1,125 = 8 табақ бір қатарға.

Егер төбесі екі еңісті болса және екі еңісі бірдей болса, онда:

8 × 2 = 16 табақ төменгі қатар бойынша барлық ұзындығына.

Егер еңістерде карниздер әртүрлі болса (мысалы, 9 м және 10,5 м), есеп әрбір еңіс үшін жеке жасалады.

ДӨҢГЕЛЕКТЕУ КЕЗІНДЕ  НЕНІ ЕСКЕРУ КЕРЕК

Қалдық аз болса да, алынған мәнді әрқашан үлкен жаққа дөңгелектеу қажет.

Мысал:

10,5 ÷ 1,125 = 9,33 → 10 табаққа дейін дөңгелектейміз.

Неге төменге дөңгелектемеу керек? Себебі қалған учаске (бұл жағдайда 0,33 × 1,125 м ≈ 37 см) жабылмайды және шатыр жабылмай қалады. Табақтың  ішінара кесіндісін қосу ұсынылмайды - бұл әдепсіз, герметикалығын бұзып, монтаждауды қиындатуы мүмкін.

Егер қалдық тым аз болса да (мысалы, 10,0 ÷ 1,125 = 8,88), әрдайым:

8,88 → 9 табаққа дейін дөңгелектейміз.

Сондай-ақ мыналарды ескеру маңызды:

• шеткі (шеткі) табақ бір жағынан тығыздықты талап етпейді, сондықтан іс жүзінде біршама көп жабады. Егер саңылау шағын болса (10 см дейін), оны шеткі парақтың толық ені есебінен өтеуге болады.
• ұзын карнизде кейде жұмыс ені үлкен парақтарды пайдалану тиімді - бұл жапсарлар мен парақтардың санын қысқартады, ағу қаупін азайтады.

Бір қатардағы табақтар санын есептегеннен кейін келесі қадамға - қатарлардың санын тігінен анықтауға көшіңіз. Бұл туралы әрі қарай айтамыз.

МЕТАЛЛ ЖАБЫНҚЫШ ҚАТАРЛАРЫНЫҢ САНЫН ҚАЛАЙ ЕСЕПТЕУГЕ БОЛАДЫ

Қатардағы табақтардың санын есептегеннен кейін еңістің ұзындығы бойынша металл жабынқышты бір немесе екі қатарға салу қажет. Бұл еңістің нақты ұзындығына, логистикаға және монтаждау ерекшеліктеріне байланысты.

БІР НЕМЕСЕ ЕКІ ҚАТАР: НЕГЕ БАЙЛАНЫСТЫ БОЛАДЫ

Егер еңістің ұзындығы 4,5-5 метрден аспаса, металл жабынқышты әдетте бір қатарға құрастырады - қажетті ұзындықтағы сырғыма өлшеміне қарай табаққа тапсырыс береді. Бұл ыңғайлы: аз жапсарлар, герметикалық жабын, оңай және жылдам монтаждау.

Егер еңіс 5 м-ден ұзын болса (мысалы, 6 немесе 7 м), ұзын табақтармен жұмыс істеу қиындайды:

• оларды тасымалдау қиын (ұзын нөмір талап етіледі);
• төбеге көтеруге ыңғайсыз - әсіресе қатты жел кезінде;
• табақтың деформация қаупі артады.

Бұл жағдайда металды екі қатарға - төменгі және жоғарғы қатарға монтаждау тиімді. Сонда сіз тасымалдауға және жинауға жеңіл қысқа парақтарды пайдаланасыз. Бірақ маңызды сәт пайда болады - көлденең қыспақ.

ҚАТАР АРАЛЫҒЫН ҚАЛАЙ ЕСКЕРУ КЕРЕК

Екі қатарға салу кезінде металл жабынқышты түйістірілмейді. Жоғарғы қатардың табақтары төменгілерін жабады. Бұл түйісу орындарында ағуды болдырмайды және герметикалықты қамтамасыз етеді.

Ұзындығы бойынша стандартты тығыздау - 100-150 мм (10-15 см). Егер шатырдың еңісі тік (30° және одан жоғары) болса, әдетте 100 мм, ал еңіс 25° дейін болса, 150 мм алады.

Беттесу  міндетті түрде жоғарғы қатардағы табақ ұзындығының есебіне енгізіледі:

Жоғарғы беттің ұзындығы = еңісітің қалған ұзындығы + беттесуі

Егер бұл ескерілмесе, түйісу орнында саңылау пайда болады және шатыр ағады.

«ТЫЙЫМ САЛЫНҒАН» ҰЗЫНДЫҚТАР ДЕГЕНІМІЗ НЕ ЖӘНЕ ОЛАРДЫ ҚАЛАЙ БОЛДЫРМАУ КЕРЕК

Металл жабынқышты өндірушілер толқын қадамымен (әдетте 350 мм) модульдік жүйе бойынша табақтар шығарады. Сондықтан кейбір ұзындықтарды жасау мүмкін емес - олар «өлі аймақ» немесе тыйым салынған ұзындықтарға жатады.

Мысалы, зауыт ұзындығы:

• 1,43 м;
• 2,87 м;
• 4,93 м және т.б.

Мұндай өлшемдерге тапсырыс берген кезде менеджер оларды өндіруге болмайтынын хабарлайды.

Мұны болдырмау үшін:

• жеткізушідегі модульдің қадамы мен рұқсат етілген ұзындығын әрдайым нақтылаңыз;
• қол жетімді диапазонға кіретін ұзындықты таңдаңыз (мысалы, 1,2 м, 3,6 м, 4,5 м);
• егер есептеу «тыйым салынған» ұзындықты берсе - өлшемдерін қайта бөліп, екі қатарды да түзетіңіз (мысалы, 4,5 м + 0,5 м орнына 3,6 м + 1,4 м).

ЕКІ ҚАТАРҒА ЕСЕПТЕУ ҮЛГІСІ

Бастапқы деректер:

• еңістің ұзындығы - 6 м;
• екі қатар етіп салу таңдалды;
• беттесу - 0,1 м (10 см).

Төменгі қатарға арналған табақтың ыңғайлы ұзындығын таңдаймыз: мысалы, 4,5 м.

Еңіс қалдығы:

6,0 - 4,5 = 1,5 м

Қосыңыз:

1,5 + 0,1 = 1,6 м

Яғни, жоғарғы қатарға ұзындығы 1,6 м табақтар қажет.

Екі ұзындықтың да өндірушінің стандарттарына сәйкестігін тексереміз. Егер екеуі де қолжетімді болса, әр өлшемдегі табақтың қажетті санына тапсырыс береміз.

Қорытынды:

• әрбір еңіске 2 қатардан талап етіледі;
• егер көлденеңінен қатарға 10 табақ есептелсе, онда бір сырғымаға 20 табақ (10 төменгі және 10 жоғарғы), екі еңіске - барлығы 40 табақ кетеді.

Келесі бөлімде біз барлығын жинап, нақты шатырға толық есеп айырысудың үлгісін көрсетеміз.

ҚОРЫТЫНДЫ ЕСЕП: МЫСАЛЫ

Шатырды өлшеп, профильді таңдап, орналасу схемасын (бір немесе екі қатар) анықтағаннан кейін қорытынды деректерді жинауға болады. Үлгілік мысалды екі қатарлы шатырда қарайық, онда металл жабынқыш екі қатарға салынады.

Міндетті шарттары:

• Шатыр түрі: екі шығырлы, симметриялы
• Бір сырғыма карнизінің ұзындығы: 12 м
• Еңіс ұзындығы (көлбеу бойынша): 6 м
• Профиль: Супермонтеррей
• Жұмыс парағының ені: 1,125 м
• Таңдалған төменгі табақ ұзындығы: 4,5 м
• Ұзындығы бойынша беттесуі: 0,1 м
• Жоғарғы қатар: 1,5 + 0,1 = 1,6 м
• еңіс саны: 2

ҚАДАМДАР БОЙЫНША ЕСЕПТЕУ:

1. Бір еңіс ауданы:

12 м × 6 м = 72 м²

2. Шатырдың жалпы ауданы:

72 м² × 2 = 144 м²

3. Ені бойынша бір қатардағы табақтар саны:

12 ÷ 1,125 = 10,66 → табаққа дейін дөңгелектейміз

4. Ұзындығы бойынша қатарлар саны:

2 қатар (төменгі және жоғарғы)

5. Табақтардың  жалпы саны:

11 листов × 2 ряда × 2 ската = 44 листа

ЖАЛПЫ (ЖИЫНТЫҚ КЕСТЕ)

Көрсеткіш	Мәні
Шатыр ауданы	144 м²
Табақ саны	44 дана
Табақтар өлшемі	Төменгі қатар – 4,5 м Жоғарғы қатар – 1,6 м
Қатар саны	2
Табақтың жұмыс ені	1,125 м
Ұзындығы бойынша беттесуі	0,1 м
Есеп  айырысу қоры	5–10% (2–4 бет)

ҚОСЫМША МЕТАЛЛ ҚОРЫ: ОЛ НЕ ҮШІН ҚАЖЕТ

Тіпті дәл есеп айырысу кезінде әрдайым шағын технологиялық қосымша металды қор салыңыз - 5-тен 10% -ға дейін:

• құбырлар, терезелер, шығыңқы жерлерді кесуге;
• монтаждау кезіндегі ықтимал қателерге;
• тасымалдау кезіндегі ұрысқа немесе кездейсоқ ақауға;
• өндірістік рұқсаттарды өтеуге (нақты мөлшерлер бойынша алшақтық).

Біздің мысалда 44 табақтың 10% - бұл қосымша 4 табақ. Демек, әрбір еңіске 24 табақтан 48 табаққа тапсырыс беру оңтайлы.

Мұндай тәсіл объектіде тұрып қалуды, қосымша материал алуға артық жол жүруді және уақыт жоғалтуды болдырмауға көмектеседі. Бір аптадан кейін қажетті бейін мен түс іздегенге қарағанда, 2-3 табақты сақтауда қалдырған дұрыс.

Келесі бөлімде жақсы элементтерді (планкалар, жоталар, бүйірлер) және бекіткіштерді қалай дұрыс есептеу керектігін қарастырамыз.

ҚОСЫМША: БЕКІТУДІ ЕСЕПТЕУ

Металл жабынқышты дәл есептегенде де бекіту (крепеж) туралы ұмытпау керек. Дұрыс таңдалған өздігінен кескіштерсіз табақтарды сапалы бекіту және төбенің герметикалығын қамтамасыз ету мүмкін емес. Көбінесе бекітпелерді «көзге» сатып алады - нәтижесінде ол не жетіспейді, не артық орамдар үшін артық төлеуге тура келеді. Бұны болдырмау үшін бекітпені алдын ала есептеу керек.

ӨЗДІГІНЕН КЕСІ БҰРАНДАНЫҢ ШЫҒЫСЫНЫҢ НОРМАСЫ

Металл жабынқышты монтаждауға орташа есеппен:

• 1 м ² жабынға 6-дан 8-ге дейін өздігінен кесу (саморезы) бұранда кетеді
  (тордың қадамына, шатырдың күрделілігіне және өндірушінің талаптарына байланысты).
• Тік еңісті қарапайым шатырлар үшін - шаршы метрге 6 өздігінен кесу бұранда кетеді.
• Күшейтілген фиксациясы, жел жүктемелері, аңғарларға, жанасулары бар шатырлар үшін - бір шаршы метрге 8-ге дейін өздігінен кесу бұранда кетеді.

Сондай-ақ мыналар ескеріледі:

• табақтарды толқынның төменгі және жоғарғы бөліктері бойынша бекіту;
• орналасу орындарында қосымша бекіту;
• қосымша элементтерді - планкаларды, жоталарды, аңғарлар, жанасуларды бекіту.

ЕСЕПТЕУ ҮЛГІСІ

Ауданы 150 м ² шатырды алайық.

6 норма кезінде өздігінен кесу бұранда /м ²:

150 × 6 = 900 өздігінен кесу бұранда қажет

8 норма кезінде өздігінен кесу бұранда /м ²:

150 × 8 = 1200 өздігінен кесу бұранда қажет

Қосымша  металды қор үшін орташа мәнді - шамамен 1000-1100 дананы алған дұрыс. Егер шатырда аңғар, құбырлар, желдеткіш шығыстары немесе күрделі жанасулар жоспарланса, металды қор үлкен болуы тиіс.

Сондай-ақ, қосымша элементтерге арналған жеке бекітпені ескеру қажет.

Мысалы:

• бір жота планкасына (2 м) 6-8 нүктеде бекітіледі;
• бір ұштық планка - 4-6 нүктеде;
• әрбір аңғарға немесе жанасу метріне - 3-4 өздігінен кесу бұранда кетеді.

ҚАНДАЙ ӨЗДІГІНЕН КЕСІ БҰРАНДАЛАРДЫ ПАЙДАЛАНУ КЕРЕК

Металл жабынқышты  бекіту үшін шайбалы және тығыздағыш төсемді (EPDM) арнайы шатырлы өздігінен кескіштер бұранда қолданылады.

Ұсынылатын сипаттамалар:

• Ұзындығы: 19-35 мм - ағашқа бекіту үшін;
• Диаметрі: 4,8-5,5 мм;
• Шайба: неопренмен немесе EPDM - герметикалығын қамтамасыз етеді;
• Жабыны: мырыштау + түсті полимер - коррозиядан қорғайды, черепица түсіне алуға болады;
• Алты қырлы бұранда: кескішке ұқсас, бұрауға ыңғайлы.

Қарапайым  өздігінен кескіштерді неге пайдалануға болмайды:

• олар герметикалық емес - тесілген жерлерде ағулар пайда болады;
• УК-сәулелерінің және жауын-шашынның әсерінен төсем бұзылады;
• түйісу аймағында бекіту мен металдың коррозиясы болуы мүмкін.

Егер шатыр «шынайы және ұзақ» жасалса, бекітпені үнемдемеңіз. Сапалы өздігінен кескіш бұранда - бұл шатырдың төзімділігі мен су өткізбеушілігінің кепілі.

Келесі бөлімде қандай қосымша элементтер қажет болатынын және оларды шатырдың ұзындығы бойынша қалай есептеуге болатынын анықтаймыз.

ҚОСЫМША ЭЛЕМЕНТТЕРДІ ЕСЕПТЕУ

Қосымша  элементтер - бұл жай ғана сәндік бөлшектер емес. Олар маңызды функцияларды орындайды: шатырды жауын-шашыннан, желден, шаңнан және жәндіктерден қорғайды, металл жабынқышты табақтары мен түйісулердің арасындағы түйісулерді жабады. Оларсыз шатыр осал, ал сыртқы келбеті аяқталмаған болады.

Жетіспеушілікпен немесе артық шығынмен бетпе-бет келмес үшін қосымша элементтерді шатырды дәл өлшеу негізінде жеке есептеу қажет.

ҚОСЫМША ЭЛЕМЕНТТЕРДІҢ ТҮРЛЕРІ

Стандартты шатырда көбінесе:

• жота тақтайшасы (планка) - екі еңістің түйісуінің жоғарғы бөлігін жабады.
• Карниздік тақтайша (планка) - карниздегі тордың шетін ылғалдан қорғайды.
• Бүйір (жел) тақтайша (планка) - шатырдың бүйір жиегі мен бекітпені жабады.
• Аңғар - су ағатын екі еңістің (ойық) ішкі түйісуіне арналған элемент.
• Жанасу планкасы - шатырдың қабырғамен, құбырмен немесе басқа тік элементпен жанасу орындарында пайдаланылады.
• иҚар ұстағыштар, тамшылатқыштар, біріктіргіш элементтер - шатырдың архитектурасына байланысты қажеттілігіне қарай қолданылады.

ҚОСЫМШАҰЗЫНДЫҒЫН ҚАЛАЙ ЕСЕПТЕУГЕ БОЛАДЫ

Барлық қосымша  элементтердің стандартты ұзындығы - 2 метр. Қажетті элементтің ұзындығын есептеу кезінде қарапайым әрекет етеміз:

Учаскенің жалпы ұзындығы ÷ 2 м + 10% металды қоры

Маңызды: планкаларды өзара біріктірген кезде әрдайым кемінде 100 мм тығыздау жасалады, сондықтан қорсыз болмайды.

Үлгілік екі еңісті шатырдағы қосымша элементтерді есептеу үлгісі

Біздің шатырда:

• жота ұзындығы - 10 м;
• әрбір карниздің ұзындығы - 12 м;
• әр бүйірінің ұзындығы - 6 м;
• еңістер - 2;
• бүйір - 2;
• карниздер - 2.

1. Жота  тақтайшалары (планка)

Металды қор 10%: 5 × 1,1 = 5,5 → 6 данаға дейін дөңгелектейміз

2. Карниз тақтайшалары (планка)

Металды қор 10%: 12 × 1,1 = 13,2 → 14 данаға дейін дөңгелектейміз

3. Бүйірлік (жел) планкалар

6 м × 2 = 12 м

12 ÷ 2 = 6 дана

Қор 10%: 6 × 1,1 = 6,6 → 7 данаға дейін дөңгелектейміз

Жалпы :

Элемент	Есептік саны
Жота  тақтайшалары (планка)	6 дана
Карниз тақтайшалары (планка)	14 дана
Бүйірлік (жел) планкалар	7 дана

Тағы нені ескеру керек:

• Аңғар және жанасу: жеке - шатырдың сыну ұзындығы, қабырғаларға, құбырларға, мансардалық терезелерге жанасу бойынша есептеледі. Әдетте жота және шеттерімен жақсы санауға тағы 2-4 элемент қосылады.
• Түсі мен жабыны негізгі металл жабынқышпен сәйкес келуі тиіс - сол өндірушіден тапсырыс беріледі.
• Барлық қосымша элементтер 1 метрге 3-5 данадан өздігінен кескіштермен бекітіледі, Бұл бекітпенің жалпы шығынына әсер етеді.

Егер қосымша  элементтер алдын ала қарастырылмаса, онда оларға жеке тапсырыс беруге тура келеді. Ал бұл - қосымша көлік шығындары, жұмыстың кешігуі және қажетті түс пен жабын болмау қаупі. Сондықтан барлық өнімдерді негізгі материалдармен бірге - шатырды жинақтау кезеңінде санау керек.

СЫЗБА: МЕТАЛЛ ЖАБЫНҚЫШТЫ ЕҢІСТЕРДЕ ҚАЛАЙ ДҰРЫС ОРНАЛАСТЫРУ КЕРЕК

Тiптi табақтар санын дәл есептеу кезiнде сызба негiзгi құрал болып қалады. Ол есептеулерді көзбен шолып тексеруге, әлеуетті саңылауларды көруге, табақтарды ұтымды бөлуге және кесу мен қалдықтарды азайтуға көмектеседі. Жоспарсыз табақтардың орналасуында қателесуге, құбырларды, люктерді, жотаны ескермей, нәтижесінде материалды, уақытты және ақшаны көп жұмсауға болады.

Сызба не үшін қажет:

• Металл жабынқышты кесуді барынша азайтуға мүмкіндік береді.
• Бүйірлерде және карниздеріндегі саңылауларды болдырмауға көмектеседі.
• Шатырдың күрделі элементтерін: құбырларды, мансардалық терезелерді, есту терезелерін, жанасуларды қалай айналып өтуге болатынын түсінеді.
• Екі қатарға салу кезінде қысқа табақтардың (жоғарғы қатардың) қайда баратынын дәл анықтауға мүмкіндік береді.
• Тапсырыс беру кезінде артық шығын тәуекелін төмендетеді.

Бұл әсіресе, егер шатыр геометриясы бойынша мінсіз болмаса, шығыңқы жақтары, өткелдері немесе тегіс емес жақтары болса маңызды.

Сызбаны қалай жасау керек:

1. Миллиметрлік қағазды немесе электрондық торды пайдаланыңыз (мысалы, Excel, AutoCAD немесе торлы кез келген онлайн-қызмет).
2. Масштабты ыңғайлы таңдауға болады: 1 торлы = 10 см немесе 1 торлы = 25 см - шатырдың көлеміне байланысты.
3. Тегістеу контурын дәл өлшемдермен: карниз бойынша ұзындығын, еңіс бойынша тегістеу ұзындығын түсіріңіз.
4. Еңісті төсеу аймағына бөліңіз - металл жабынқыштың әрбір табағын сызыңыз. Табақтың жұмыс енін (мысалы, 1,125 м) және оның ұзындығын ескеріңіз.
5. Егер шатыр екі қатарға құрастырылса - алдымен төменгі, содан кейін жоғарғы қатарға сурет салыңыз.

ҚҰБЫРЛАРДЫ, ЛЮКТЕРДІ ЖӘНЕ ӨЗГЕ ЭЛЕМЕНТТЕРДІ ҚАЛАЙ ЕСКЕРУ КЕРЕК

Егер еңістерде келесі элементтер болса:

• түтін құбыры,
• желдету құбыры,
• мансардалық терезе,
• люк,

оларды міндетті түрде сызбаға салу керек.

Ол үшін:

• Элементтің дәл негізін өлшеңіз (мысалы, құбыр 60 × 60 см).
• Элементтен жақын маңдағы бағдарларға дейінгі арақашықтықты өлшеңіз: еңіске, карнизге, конькиге.
• табақтарды қайда кесу керектігін және қанша материал қалдыққа кететінін көру үшін оны сызбада белгілеңіз.

Маңызды: егер табақтарды дұрыс орналастырсаңыз - құбырлар мен терезелерді артық кесусіз табақтар арасындағы түйіспелермен «айналып өтуге» болады. Бұл шығынды азайтып, монтаждауды жеделдетеді.

ШЕТКІ БЕТТЕР МЕН САҢЫЛАУЛАРДЫ ҚАЛАЙ ЕСКЕРУ КЕРЕК

Формула бойынша есептеу кезінде көбінесе шағын саңылау қалады - 5-15 см, ол бүтін табақпен жабылмайды. Басқа беттерді қосуға асықпаңыз - көбінесе мәселені шеткі беттердің енін ұлғайту арқылы шешуге болады.

Мысалы:

• Карниздің ұзындығы - 11,25 м;
• Табақтың жұмыс ені - 1,125 м;
• 10 табақ 11,25 м = 11,25 м жабылады.

Бірақ іс жүзінде мыналар болуы мүмкін:

• 10 × 1,125 = 11,25 м - теорияда мінсіз, бірақ шындығында саңылау болады (монтаждау саңылауларынан, толқындардағы рұқсаттардан және т.б.).

Шешімі:

• Шеткі беттер (бүйіріне кететін табақты) ені бойынша аздап «созуға» болады, өйткені оның бір жағынан беттесуі жоқ.
• Сондай-ақ саңылауды екі жаққа да қайта бөлуге болады - әр жағынан 5-7 см.
• Мұндай саңылауды қосымша табақты пайдаланбай, шеткі планкамен жабуға болады.

Егер саңылау үлкен болса - мысалы, 30-40 см - тағы бір табаққа тапсырыс беріп, оны ұзына бойына кесіп, жартысын еңіс шетінде пайдаланған дұрыс. Осылайша өлшеміне қарай фасондық өнімдерге тапсырыс беруден арзан болады.

Сызбаны сауатты орналастыру:

• қалдықтар санын қысқартуға;
• материалдан 5-10% -ға дейін үнемдеу;
• монтаждауды жеңілдету;
• кесінділер мен ықтимал қателер санын қысқарту.

Сондықтан металл жабынқышқа тапсырыс бермес бұрын сызбаға 30-40 минут жұмсау керек. Бұл объектіде тез өтеледі.

МЕТАЛЛ ЖАБЫНҚЫШТЫ ЕСЕПТЕУ КЕЗІНДЕГІ ЖИІ КЕТЕТІН ҚАТЕЛЕР: ТРИОН ШАТЫРЫНАН ТҮСІНІКТЕМЕ

Консультациялар процесінде біз металл жабынқышты дербес есептеу кезінде типтік қателіктерге жиі тап боламыз. Төменде материалдың артық жұмсалуына, құрылыстағы кідірістерге және шығындардың ұлғаюына әкелуі мүмкін олардың неғұрлым кең таралғандары санамаланған.

Габариттік және жұмыс ені арасындағы шатасу

Көптеген тапсырыс берушілер есеп айырысу кезінде табақтың габариттік енін пайдаланады. Нәтижесінде нақты пайдалы ені прайс-парақта көрсетілгеннен аз болып шығады. Бұл жетіспеушілікке әкеледі - бір еңісте бір-екі табақ жетпейді.

Торларды монтаждауға дейінгі қате өлшеулер

Еңістердің  өлшемдері тор мен қарсы торларды орнатқанға дейін жиі алынады. Монтаждаудан кейін еңістің жалпы ұзындығы бірнеше сантиметрге ұлғаюы мүмкін. Нәтижесінде есептік ұзындығы нақты ұзындығынан аз болып шығады және парақтар карнизге жетпейді.

Беттесуді, қосымша элементтерді және ұзындығы бойынша шектеулерді елемеу

м ² есептеу кезінде тігінен және көлденеңінен технологиялық тығыздықтар, сондай-ақ қосымша элементтердің ұзындығы ескерілмейді. Бұдан басқа, металл жабынқыш модульдік қадаммен кесіледі және барлық ұзындықтар өндіріске қолжетімді емес. «Өтпейтін» ұзындықтағы табақтарға тапсырыс беру кідірістерге және қайта есептеу қажеттілігіне алып келеді.

Тек бір еңісті есептеу

Кейде шатырдың бір жағын ғана санайды, әсіресе ол симметриялы болса. Бұл қатеге тура екі есе әкеледі. Тіпті бірдей сырғанауларда да есептеуді толығымен жүргізу керек.

Кесуге, қателікке және ақауға қордың болмауы

Төсеу кезінде әрдайым кесінділер қалады, әсіресе құбырлар, ағңар, жоталар және басқа да күрделі орындар. Тасымалдау кезінде және материалды шатырға беру кезінде шығындар болуы мүмкін. Тіпті 5-10% қорсыз дәл есептегенде де материал жетіспеушілігіне тап болу оңай.

Көптеген қателер техникалық бөлшектерді және монтаждау ерекшеліктерін жеткіліксіз есепке алумен байланысты. Біз барлық есептеулерді жұмыс өлшемдерін, табандылықтарды және игіліктерді ескере отырып жүргізуді, сондай-ақ әрқашан аз қор қалдыруды ұсынамыз. Бұл тоқтап қалуды болдырмауға және жобаны жеткізуде, қайта есептеуде және қайта өңдеуде үнемдеуге көмектеседі.

ҚОРЫТЫНДЫ

Шатырға металл жабынқышты есептеу - күрделі емес, бірақ мұқияттылықты талап етеді. Шатырды дәл өлшеп қана қоймай, сондай-ақ табақтардың ұзындығы бойынша шектеуді, төбенің пішіні мен профильді ескерген жөн. Сауатты тәсіл артық шығындарды болдырмайды, қалдықтарды азайтады және монтаждауды жылдамдатады.

Қателіктерді болдырмау үшін торларды орнатқаннан кейін өлшеулерді орындауды, сызба жасауды, әрбір парақты орналастыруды ойластыруды және жақсы элементтер мен бекітпелерді алдын ала есептеуді ұсынамыз. Егер сұрақтарыңыз болса - Тритон Шатыр мамандары есептеуге, профильді таңдауға және жинақтауға көмектеседі. Біз металл жабынқышты өлшеміне қарай жасап, Қазақстан Республикасы бойынша жеткізуді ұйымдастырамыз және жеке және корпоративтік тапсырыстармен жұмыс істейміз.

Барлық мақалалар
