Как рассчитать водосток для частного дома правильно?

Правильно рассчитанная водосточная система защищает дом от дождевой и талой воды. Она собирает воду с кровли и отводит ее от фасада, цоколя, отмостки и фундамента. Благодаря этому снижается риск намокания стен, появления трещин в отделке, разрушения основания здания и размывания грунта возле дома. Чтобы водосток работал эффективно, важно заранее определить количество и размеры всех его элементов.

Ошибки при расчете могут привести к серьезным проблемам. Если пропускная способность системы окажется недостаточной, во время сильного дождя вода будет переливаться через край желоба. Зимой из-за снега и льда нагрузка на желоба, держатели и трубы значительно увеличивается, поэтому неправильно рассчитанная система быстрее деформируется и может выйти из строя. Именно поэтому перед покупкой материалов рекомендуется выполнить полный расчет водостока с учетом площади кровли, длины карнизов и количества точек слива.

Из чего состоит водосточная система

Любая водосточная система состоит из нескольких элементов, которые работают как единое целое. Каждый из них выполняет свою задачу, поэтому при расчете важно определить не только количество желобов и труб, но и всех комплектующих.

Основные элементы водосточной системы:

• Желоб - собирает воду, стекающую со скатов крыши, и направляет ее к воронке.
• Водосточная труба - отводит воду от желоба вниз к месту слива.
• Выпускная воронка - соединяет желоб с водосточной трубой и организует точку слива воды.
• Внутренний и наружный угол желоба - используются для соединения желобов на углах кровли и позволяют повторить форму карнизов.
• Заглушки - устанавливаются на открытых торцах желоба, предотвращая вытекание воды.
• Держатели желоба - крепят желоб к конструкции крыши и воспринимают основную нагрузку от воды, снега и льда.
• Держатели трубы - фиксируют водосточную трубу на фасаде здания.
• Колена трубы - позволяют изменить направление трубы, чтобы обойти карнизный свес или другие элементы фасада.
• Соединения - обеспечивают герметичное соединение отдельных элементов системы между собой.
• Сливное колено - устанавливается в нижней части трубы и отводит воду от стены здания.

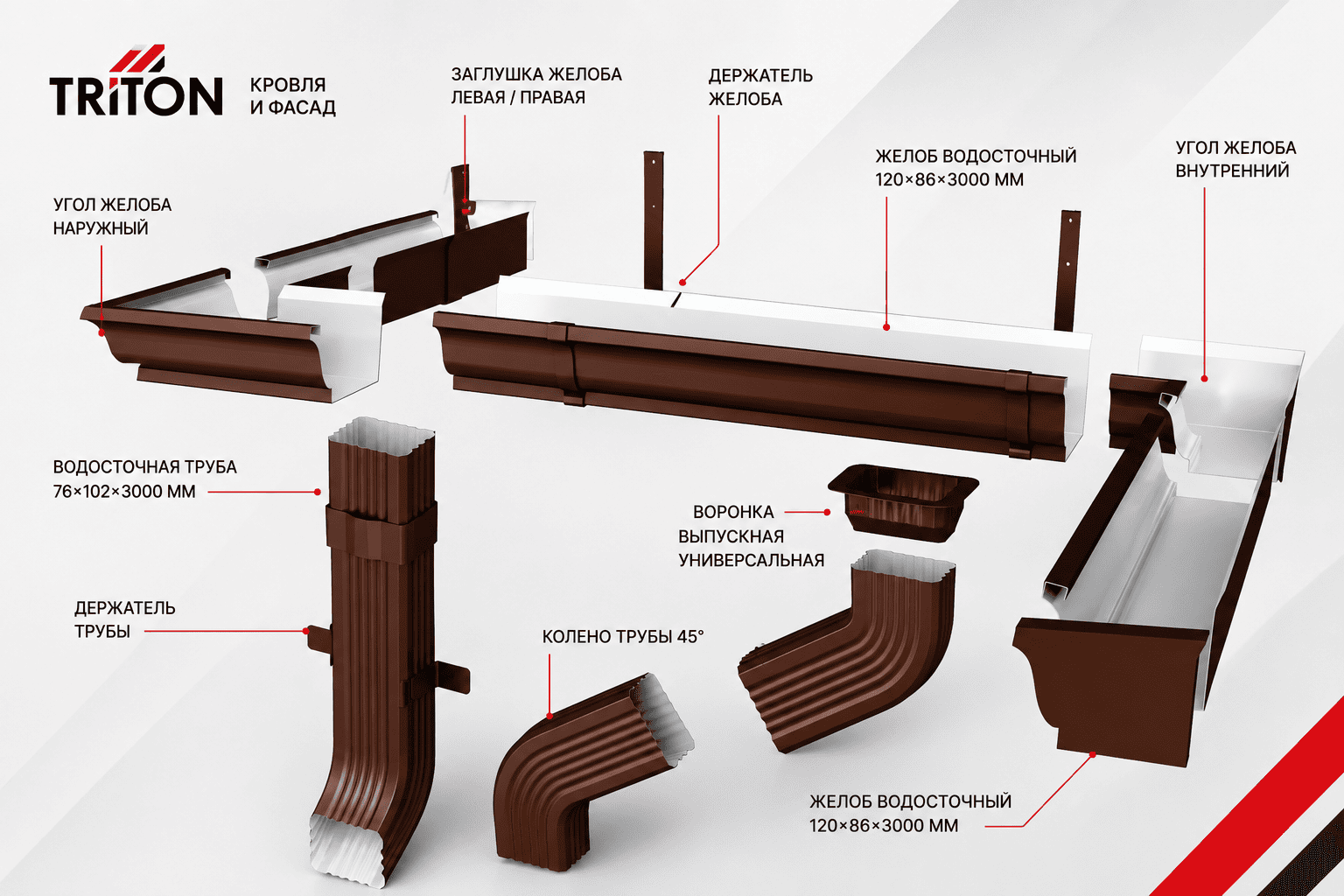

Ниже приведены основные элементы прямоугольной водосточной системы Тритон Кровля.

Элемент	Размер / особенность	Назначение
Желоб водосточный	120 × 86 × 3000 мм	Собирает и направляет воду вдоль карниза
Водосточная труба	76 × 102 × 3000 мм	Отводит воду вниз от кровли
Держатель желоба	Сталь толщиной 3,5 мм	Крепит желоб и выдерживает длительные эксплуатационные нагрузки
Воронка выпускная	Универсальная	Соединяет желоб с водосточной трубой
Колено трубы	45°	Позволяет изменить направление трубы и обойти выступы фасада
Заглушка желоба	Левая / правая	Закрывает торец желоба
Угол желоба	Внутренний / наружный	Соединяет желоба на углах кровли

От количества и правильного расположения этих элементов зависит надежность всей системы. Поэтому их рассчитывают одновременно с желобами и водосточными трубами.

Какие данные нужны перед расчетом

Перед началом расчета необходимо выполнить замеры кровли и определить параметры будущей водосточной системы. Чем точнее будут исходные данные, тем проще подобрать размеры элементов и рассчитать их количество.

Для расчета понадобятся следующие параметры:

• общая длина карнизов, на которых будут установлены желоба;
• высота от карниза до отмостки для определения длины водосточных труб;
• длина и ширина каждого ската;
• количество внутренних и наружных углов кровли;
• предполагаемое количество мест установки водосточных труб;
• длина карнизного свеса;
• тип кровли: односкатная, двускатная, вальмовая, шатровая, мансардная или сложной формы;
• место отвода воды после выхода из трубы: на грунт, в ливневую канализацию или дренажную систему.

Если крыша имеет простую форму, все необходимые размеры можно снять самостоятельно. Для кровель со сложной геометрией рекомендуется выполнять замеры отдельно для каждого ската, чтобы избежать ошибок при расчете количества материалов.

Как устроен водосток на скатной крыше

Принцип работы наружного водостока достаточно простой. Во время дождя или таяния снега вода стекает по кровельному покрытию в желоб, установленный вдоль карнизного свеса. Затем за счет небольшого уклона желоба поток воды направляется к выпускной воронке, откуда попадает в водосточную трубу. Через трубу вода отводится вниз, а сливное колено направляет ее дальше от стены здания к грунту, ливневой канализации или дренажной системе.

Чтобы вода свободно проходила через всю систему, желоб устанавливают с уклоном в сторону воронки. Если уклон сделать недостаточным, вода будет застаиваться в желобе. Слишком большой уклон также нежелателен, поскольку может ухудшить внешний вид системы и привести к неравномерному распределению нагрузки на ее элементы.

От чего зависит расчет водостока

При расчете водосточной системы учитывают сразу несколько параметров. Если не принять их во внимание, можно неправильно подобрать размеры элементов или их количество, что снизит эффективность всей системы.

Основными факторами являются:

• Площадь сбора воды. Чем больше площадь скатов, тем больший объем воды должен отводить водосток.
• Длина желобов. От нее зависит количество желобов, держателей, соединительных элементов и возможное число водосточных труб.
• Количество скатов. Каждый скат имеет свою площадь и влияет на общую схему расположения водостока.
• Расположение воронок. От места установки выпускных воронок зависит длина отдельных участков желоба и распределение потока воды.
• Размер желобов и труб. Их пропускная способность должна соответствовать объему поступающей воды.
• Интенсивность осадков. В регионах с сильными ливнями система должна иметь достаточный запас пропускной способности.
• Снеговая и ледовая нагрузка. Зимой желоба и держатели испытывают дополнительные нагрузки, поэтому их количество и шаг установки также учитываются при расчете.
• Материал кровельного покрытия. С гладких металлических крыш вода стекает быстрее, чем с некоторых других видов кровли.
• Конфигурация дома. Чем сложнее форма здания и кровли, тем больше дополнительных элементов потребуется при монтаже.

Именно поэтому расчет водосточной системы выполняют комплексно, а не только по площади кровли или размерам дома.

Как рассчитать площадь сбора воды

Одним из основных параметров при выборе водосточной системы является площадь сбора воды. Именно по ней подбирают размеры желобов и труб, а также определяют необходимое количество водосточных стояков.

Для расчета площади сбора используют следующую формулу:

S = L × (a + b / 2)

где:

• S - площадь сбора воды;
• L - длина кровли вдоль конька;
• a - длина карниза, с которого стекает вода;
• b - проекция крыши на горизонтальную плоскость.

Рассмотрим пример расчета.

Исходные данные:

• высота - 2 м;
• длина - 11 м;
• ширина проекции - 5 м.

Подставляем значения в формулу:

S = 11 × (5 + 2 / 2) = 66 м².

Полученная площадь используется при дальнейшем подборе водосточной системы. Если кровля имеет сложную форму и состоит из нескольких скатов, площадь рассчитывают отдельно для каждого участка, после чего определяют оптимальную схему размещения желобов, воронок и водосточных труб.

Как выбрать размер желоба и трубы

Размеры желоба и водосточной трубы подбирают по площади сбора воды. Чем больше площадь кровли, тем выше должна быть пропускная способность водосточной системы.

В качестве ориентира можно использовать следующие рекомендации:

Площадь ската	Рекомендуемый размер желоба	Рекомендуемый размер трубы
До 50 м²	около 100 мм	около 75 мм
До 100 м²	до 125 мм	87-90 мм
От 100 до 200 м²	до 150 мм	до 100 мм

Это ориентировочные значения для частного строительства. При сложной форме крыши, большом количестве скатов или повышенной интенсивности осадков окончательный подбор системы лучше выполнять после полного расчета.

Водосточная система Тритон Кровля имеет прямоугольное сечение. Размер желоба составляет 120 × 86 мм, а водосточной трубы - 76 × 102 мм. Благодаря прямоугольному профилю и конструкции желоб отличается высокой жесткостью и хорошо сохраняет форму, а его увеличенная глубина позволяет эффективно отводить большие объемы воды во время сильных дождей.

Комментарий от Тритон Кровля: На практике мы рекомендуем подбирать водосточную систему не только по площади кровли, но и с учетом конфигурации дома. Даже при одинаковой площади количество скатов, длина карнизов и расположение водосточных труб могут значительно отличаться. Поэтому для сложных крыш лучше выполнить полный расчет всех элементов системы, а не ориентироваться только на типовые рекомендации по размерам желобов и труб.

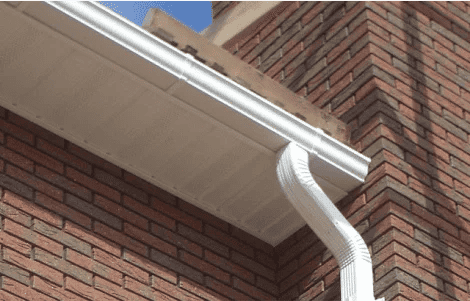

Особенности прямоугольного водостока Тритон Кровля

(Прямоугольная водосточная система Тритон Кровля производится из оцинкованной стали толщиной 0,5 мм с полимерным покрытием. Такое сочетание материалов обеспечивает устойчивость к коррозии, воздействию ультрафиолета и другим атмосферным факторам, а также увеличивает срок службы системы.

Одной из особенностей конструкции является прямоугольный глубокий желоб. За счет высокой жесткости он надежно сохраняет форму даже при значительных нагрузках. Для крепления используются усиленные держатели из стали толщиной 3,5 мм, которые рассчитаны на длительную эксплуатацию и помогают системе выдерживать снеговые и ледовые нагрузки.

Водосточная система хорошо подходит для климатических условий Казахстана и за годы эксплуатации подтвердила свою надежность. Гарантийный срок службы составляет 15 лет.

Прямоугольные водостоки Тритон Кровля применяются при строительстве и реконструкции частных домов, коттеджей, дачных домов и других малоэтажных зданий. Благодаря прочной конструкции, устойчивым материалам и простой схеме монтажа они подходят для большинства скатных кровель)

Как рассчитать количество воронок и водосточных труб

После определения площади кровли необходимо рассчитать количество водосточных труб и выпускных воронок. Для частного строительства часто используют простое правило: одна водосточная труба приходится примерно на каждые 50 м² площади ската кровли. Если площадь больше, количество труб увеличивают.

Количество выпускных воронок обычно соответствует количеству водосточных труб. Каждая воронка принимает воду из желоба и направляет ее в вертикальный стояк, поэтому для каждой трубы предусматривают отдельную точку слива.

В водосточной системе Тритон Кровля используется универсальная выпускная воронка. Она позволяет соединять прямоугольный желоб как с прямоугольной, так и с круглой водосточной трубой. При монтаже рекомендуется располагать выпускную воронку на расстоянии не менее 200 мм от края желоба.

Следует учитывать, что приведенное правило является ориентировочным. При большой длине карнизов, сложной форме кровли или высокой снеговой и дождевой нагрузке количество труб и воронок может быть увеличено.

Комментарий от Тритон Кровля: По нашему опыту, одной из самых распространенных ошибок является попытка уменьшить количество водосточных труб, чтобы снизить стоимость материалов. Однако такая экономия нередко приводит к перегрузке отдельных участков желоба во время сильных осадков. Гораздо надежнее сразу предусмотреть достаточное количество точек слива, чем впоследствии дорабатывать уже установленную систему.

Как расположение воронки влияет на пропускную способность

На эффективность работы водосточной системы влияет не только количество воронок, но и место их установки. От этого зависит, как будет распределяться поток воды по желобу.

Если водосточная труба расположена в центре участка желоба, вода поступает к ней с двух сторон. Благодаря этому нагрузка распределяется более равномерно, а один желоб способен обслуживать большую площадь кровли.

Если труба установлена у края желоба, весь поток воды движется только в одном направлении. В этом случае нагрузка на желоб возрастает, поэтому площадь, которую может обслуживать одна точка слива, уменьшается.

Это хорошо видно на практическом примере. При установке сливной трубы по центру ската желоб диаметром 110 мм способен обслуживать площадь сбора воды до 177 м². Если такую же трубу установить по краю ската, площадь обслуживания уменьшается примерно до 89 м².

По этой причине при проектировании водосточной системы важно учитывать не только общую площадь кровли, но и длину каждого участка желоба, а также оптимальное расположение выпускных воронок. Это позволяет равномерно распределить поток воды и снизить нагрузку на элементы системы.

Как рассчитать длину желобов

Желоба устанавливают вдоль нижнего края каждого карнизного свеса. Чтобы определить необходимое количество, сначала измеряют длину всех участков карнизов, на которых будет смонтирован водосток. После этого полученные значения складывают.

Поскольку длина одного желоба Тритон Кровля составляет 3000 мм (3 м), расчет выполняют по простой формуле:

Количество желобов = общая длина карнизов / 3 м

Например, если суммарная длина всех карнизов составляет 24 м, потребуется:

24 ÷ 3 = 8 желобов.

Если при расчете получается дробное число, результат всегда округляют в большую сторону. Это позволяет получить необходимый запас материала для монтажа и подрезки отдельных участков.

Как рассчитать углы желоба

Количество углов зависит от формы кровли. Здесь действует простое правило: сколько углов имеет линия карниза, столько потребуется углов желоба.

При расчете отдельно учитывают:

• наружные углы - устанавливаются на внешних углах здания;
• внутренние углы - применяются в местах внутренних изломов кровли.

Например, если кровля имеет четыре наружных угла и два внутренних, для монтажа понадобятся 4 наружных и 2 внутренних угла желоба.

Подсчет углов лучше выполнять по схеме кровли или плану дома. Это поможет избежать ошибок при заказе материалов, особенно если кровля имеет сложную конфигурацию с несколькими скатами, эркерами или пристройками.

Как рассчитать соединители и заглушки

Соединители и заглушки обеспечивают герметичность водосточной системы и позволяют объединить все элементы в единую конструкцию. Их количество зависит от конфигурации кровли и общей длины желобов.

Заглушки устанавливают на открытых торцах желобов, чтобы вода не вытекала за пределы системы. Для каждой стороны используются соответствующие элементы - левая и правая заглушка. Если линия желоба заканчивается с двух сторон, потребуется две заглушки.

Соединители применяют в местах стыков отдельных желобов. Кроме того, соединение выполняют при стыковке желоба с угловым элементом. Чтобы обеспечить герметичность, соединение выполняют с нахлестом и используют герметик в соответствии с рекомендациями производителя.

При монтаже водосточной системы Тритон Кровля открытый торец желоба закрывают заглушкой с применением герметика и заклепок. Для надежной фиксации рекомендуется использовать не менее трех заклепок на одну заглушку.

Как рассчитать количество держателей желоба

Держатели желоба воспринимают нагрузку от самого водостока, воды, снега и льда, поэтому их количество необходимо определить еще на этапе расчета материалов.

Для предварительного расчета можно использовать следующую формулу:

Кк = (Длж - 30) / 60

где:

• Кк - количество держателей (крюков);
• Длж - длина желоба, см;
• 30 - отступ от краев, см;
• 60 - шаг установки, см.

Например, при длине желоба 10 м потребуется примерно 16 держателей.

При монтаже водосточной системы Тритон Кровля рекомендуется размечать места установки держателей на нижней доске обрешетки с шагом 400-500 мм. Более частое расположение креплений повышает жесткость системы и помогает ей выдерживать эксплуатационные нагрузки.

Также важно учитывать общую длину участка желоба. На одну водосточную трубу должно приходиться не более 10 м желоба. Если длина участка больше, необходимо предусмотреть дополнительную выпускную воронку и водосточную трубу.

Как задать уклон желоба

Для нормальной работы водосточной системы желоб устанавливают с уклоном в сторону выпускной воронки. Благодаря этому вода не застаивается, а свободно стекает к месту слива.

Согласно инструкции Тритон Кровля, общий уклон желоба должен составлять 2-5 мм на 1 погонный метр. Такой уклон обеспечивает эффективный отвод воды без ухудшения внешнего вида системы.

Разметку держателей можно выполнить двумя способами.

Первый способ предусматривает предварительную нумерацию держателей. После этого их размечают с учетом необходимого уклона, загибают с помощью полосогиба и устанавливают в подготовленные места.

Второй способ заключается в том, что сначала закрепляют первый и последний держатели. Затем между ними натягивают шнур, который служит ориентиром для установки остальных держателей по одной линии с сохранением необходимого уклона.

Как рассчитать количество водосточных труб

Количество водосточных труб зависит от высоты здания и числа предусмотренных водосточных стояков. Для начала необходимо измерить расстояние от края кровли до отмостки. Затем из полученного значения вычитают высоту перехода, который образуется при соединении выпускной воронки с вертикальной трубой с помощью колен. Полученный размер показывает необходимую длину трубы для одного стояка.

После этого определяют общую длину труб для всех стояков. В водосточной системе Тритон Кровля используются трубы длиной 3000 мм, поэтому расчет выполняют по следующему принципу:

Количество труб = общая длина всех стояков ÷ 3 м

Если результат получается дробным, его округляют в большую сторону. Это позволит получить необходимое количество труб без нехватки материала во время монтажа.

Как рассчитать колена, держатели трубы и сливные колена

Помимо желобов и труб, для монтажа водосточной системы потребуются дополнительные элементы, которые обеспечивают правильное соединение и надежное крепление конструкции.

Для одного водосточного стояка обычно используют два колена и отрезок трубы, которые соединяют выпускную воронку с вертикальной водосточной трубой. Такая схема позволяет обойти карнизный свес и расположить трубу вплотную к фасаду.

В нижней части системы устанавливают сливное колено, которое направляет воду от здания. По рекомендации Тритон Кровля расстояние от сливного колена до отмостки должно составлять около 300 мм.

Держатели трубы крепят к стене из расчета один держатель на один метр трубы, а также обязательно устанавливают в местах стыка двух труб. Это обеспечивает надежную фиксацию водосточного стояка и снижает нагрузку на соединения.

Во время монтажа трубы вставляют одну в другую и фиксируют заклепками. Такой способ соединения обеспечивает прочность конструкции и предотвращает смещение элементов в процессе эксплуатации.

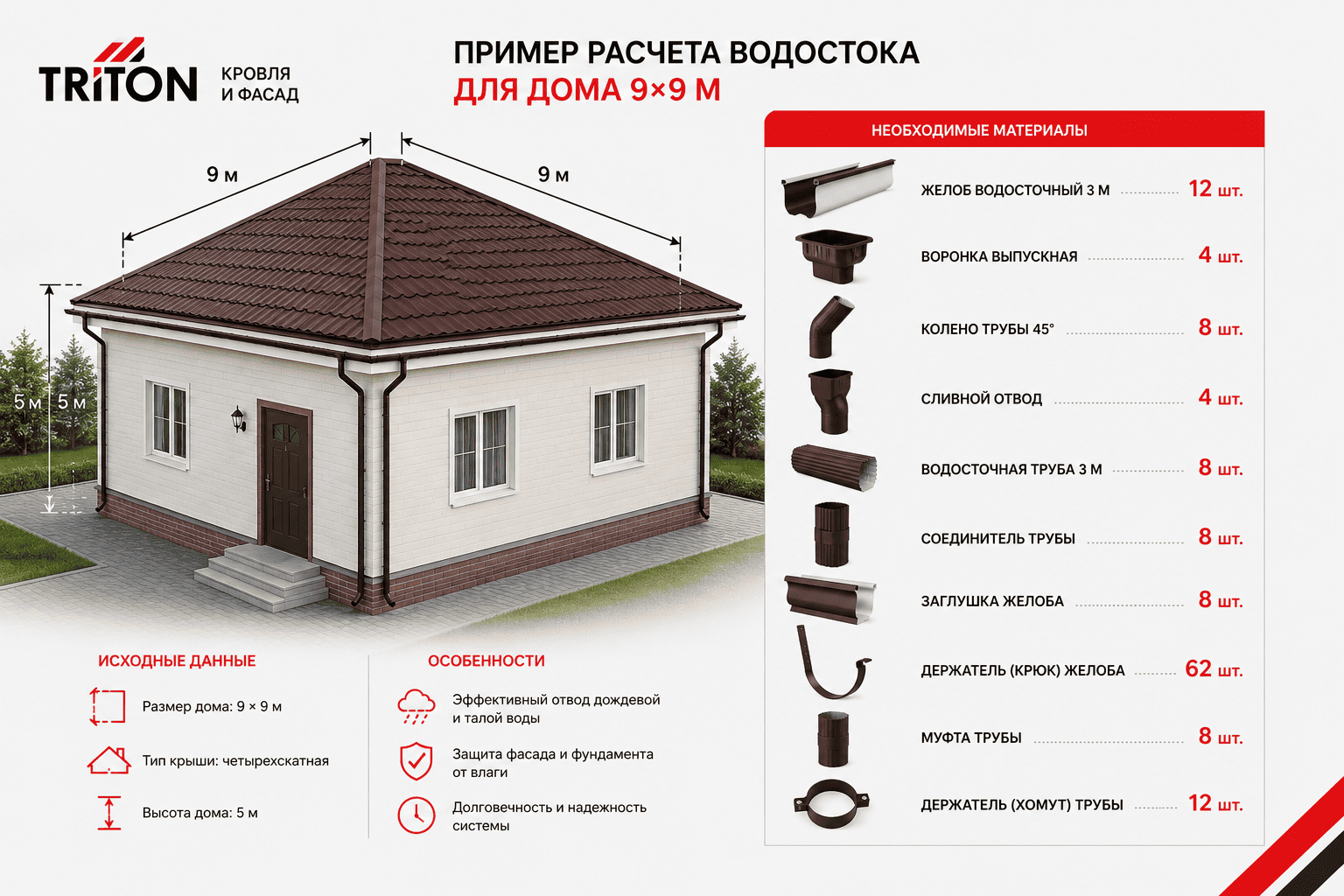

Пример расчета водостока для дома 9×9 м

Рассмотрим пример расчета материалов для частного дома размером 9 × 9 м с четырехскатной крышей и высотой 5 м.

Для устройства водосточной системы потребуется:

• 12 желобов длиной по 3 м;
• 4 выпускные воронки;
• 8 колен;
• 4 сливных отвода;
• 8 водосточных труб;
• 8 соединителей;
• 8 заглушек;
• 62 держателя (крюка) желоба;
• 8 муфт;
• 12 держателей (хомутов) трубы.

Это пример для дома с указанными размерами и конфигурацией кровли. Для зданий другой площади или формы количество элементов может отличаться, поэтому перед покупкой материалов рекомендуется выполнить индивидуальный расчет.

Монтажные особенности водостока Тритон Кровля

Даже правильно рассчитанная водосточная система будет эффективно работать только при соблюдении рекомендаций по монтажу. При установке водостока Тритон Кровля следует учитывать несколько важных требований.

Держатели желоба размечают на нижней доске обрешетки с шагом 400-500 мм. При этом длина одного участка желоба, обслуживаемого одной водосточной трубой, не должна превышать 10 м.

В месте установки выпускной воронки в желобе выполняют Х-образный разрез или вырезают отверстие диаметром 45-50 мм. После этого воронку крепят заклепками, а место соединения обязательно герметизируют.

При соединении желобов между собой или с угловыми элементами выполняют нахлест примерно 50 мм. Перед сборкой на соединяемые поверхности наносят герметик, что помогает предотвратить протечки.

Водосточные трубы крепят к фасаду с помощью держателей, обеспечивая надежную фиксацию всей конструкции. В нижней части системы устанавливают сливное колено, которое располагают на расстоянии около 300 мм от отмостки для эффективного отвода воды от здания.

Частые ошибки при расчете водостока

Ошибки при расчете могут привести к нехватке материалов, снижению пропускной способности системы или дополнительным затратам во время монтажа. Чаще всего встречаются следующие ситуации:

• рассчитывают площадь дома вместо площади скатов кровли;
• не учитывают расположение выпускных воронок;
• устанавливают одну водосточную трубу на слишком длинный участок желоба;
• забывают посчитать внутренние и наружные углы;
• не включают в расчет заглушки, держатели, колена, муфты и другие комплектующие;
• устанавливают держатели желоба со слишком большим шагом;
• не соблюдают необходимый уклон желоба;
• не предусматривают организованный отвод воды от фундамента;
• используют элементы разных водосточных систем без проверки их совместимости.

Перед покупкой материалов рекомендуется еще раз проверить все размеры и расчеты. Это поможет избежать ошибок при монтаже и обеспечит надежную работу водосточной системы в течение многих лет.

К чему приводит неправильный расчет водостока

Ошибки при расчете водосточной системы могут проявиться уже после первых сильных осадков или в зимний период. Если пропускная способность системы окажется недостаточной или количество элементов будет рассчитано неправильно, водосток не сможет эффективно отводить воду.

Наиболее распространенные последствия неправильного расчета:

• перелив воды через край желоба во время сильного дождя;
• постоянное намокание фасада;
• повреждение цоколя из-за попадания воды;
• размывание отмостки и грунта возле дома;
• увеличение нагрузки на фундамент вследствие скопления воды;
• образование льда и наледи в зимний период;
• деформация желобов под воздействием снега, льда и избыточной нагрузки;
• протечки в местах соединения элементов;
• повреждение водосточных труб при замерзании воды внутри системы.

Исправление подобных ошибок после завершения монтажа обычно требует дополнительных затрат. Поэтому точный расчет водосточной системы до начала работ позволяет избежать лишних расходов и обеспечить ее надежную эксплуатацию.

Когда лучше заказать профессиональный расчет

Самостоятельный расчет подходит для домов с простой односкатной или двускатной крышей, где легко определить площадь скатов и количество необходимых элементов. При этом важно внимательно выполнить все замеры и соблюдать рекомендации производителя.

Если кровля имеет сложную конфигурацию, лучше доверить расчет специалистам. Это особенно актуально при наличии ендов, пристроек, нескольких уровней кровли, длинных карнизов, нестандартных углов или большого количества водосточных стояков. Профессиональный расчет позволяет точно определить размеры водосточной системы, количество комплектующих и избежать ошибок при заказе материалов.

Где заказать водосток и расчет стоимости

Компания Тритон Кровля работает на рынке с 2001 года и является одним из ведущих казахстанских производителей кровельных и фасадных материалов из металла. Прямоугольные водосточные системы изготавливаются из оцинкованной стали толщиной 0,5 мм с полимерным покрытием и рассчитаны на эксплуатацию в климатических условиях Казахстана. Благодаря глубокому желобу, усиленным держателям и надежной конструкции система эффективно отводит воду и подходит для частных домов, коттеджей и других объектов. Специалисты компании помогут подобрать оптимальную комплектацию и рассчитать необходимое количество элементов с учетом особенностей вашей кровли.

Купить водосток, узнать актуальную стоимость или заказать профессиональный расчет можно в офисах Тритон Кровля в Караганде, Астане и Алматы, а также по телефонам компании. Это поможет подобрать подходящую водосточную систему, избежать ошибок при расчете и приобрести все необходимые элементы для монтажа одним комплектом.
