Замковое соединение панели - это специальный конструктивный профиль, расположенный по продольным кромкам строительной панели, который обеспечивает ее механическую фиксацию, точное взаимное позиционирование, передачу нагрузок и герметичность стыка после монтажа. Подобная система применяется в сэндвич-панелях, фасадных кассетах, кровельных панелях, металлических облицовках и ряде других строительных материалов, где отдельные элементы собираются в единую ограждающую конструкцию. Именно замковое соединение позволяет получить непрерывную поверхность без открытых зазоров, снизить вероятность появления мостиков холода и обеспечить устойчивость облицовки к ветровым, температурным и эксплуатационным нагрузкам.
В современной строительной практике замковое соединение рассматривается не как отдельный профиль, а как один из наиболее ответственных конструктивных узлов всей панели. Его геометрия определяет удобство монтажа, надежность крепления, величину допустимых деформаций, качество герметизации и долговечность всей фасадной или кровельной системы. Даже при использовании панелей с одинаковыми характеристиками различия в конструкции замка могут существенно влиять на эксплуатационные свойства готового здания.
Для чего необходимо замковое соединение
Если панели просто устанавливать вплотную друг к другу без специального профиля, невозможно обеспечить стабильное положение элементов, герметичность стыка и равномерную передачу нагрузок. Даже небольшой монтажный зазор станет местом проникновения воздуха и влаги, а температурные деформации постепенно увеличат его размеры.
Замковое соединение решает сразу несколько инженерных задач. Оно фиксирует соседние панели в проектном положении, исключает их взаимное смещение, уменьшает вероятность раскрытия стыков при ветровых нагрузках и создает основу для работы герметизирующих материалов. Благодаря сложной форме профиля вода не попадает непосредственно в соединение, а стекает по наружной поверхности панели. Одновременно замок позволяет скрыть крепежные элементы, улучшая внешний вид фасада и снижая риск коррозии.
Особенно важна работа замкового соединения в зданиях большой площади, где количество стыков между панелями может исчисляться тысячами. Именно качество этих соединений во многом определяет герметичность всей ограждающей конструкции.
Принцип работы замкового соединения

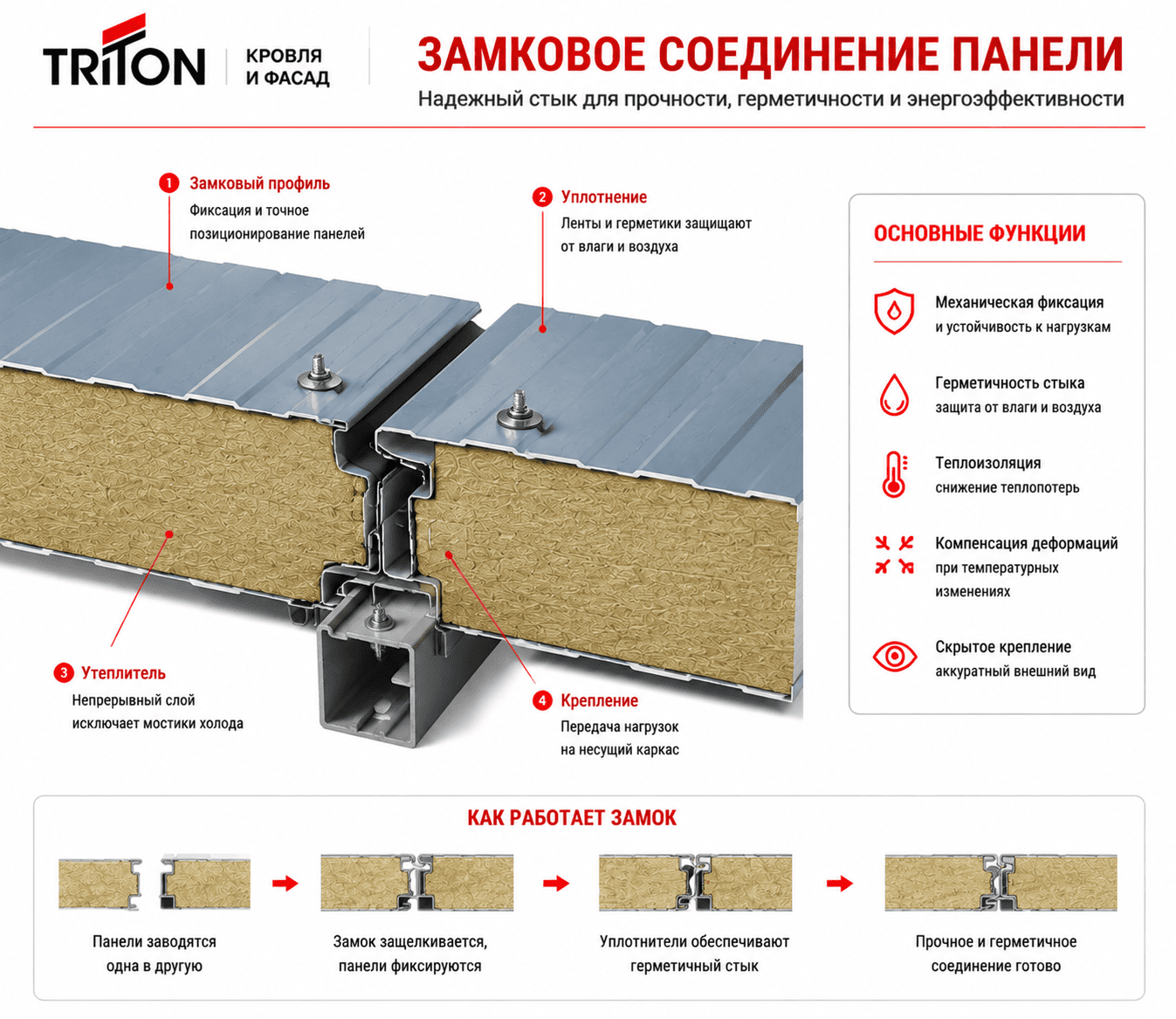

Замковый профиль представляет собой систему взаимодополняющих выступов и пазов, которые входят друг в друга при соединении двух соседних панелей. После окончательной фиксации элементы образуют единый узел, способный воспринимать механические нагрузки и препятствовать проникновению влаги.
В большинстве современных систем соединение не ограничивается только механической фиксацией. Внутри замка предусматриваются уплотнительные зоны, герметизирующие ленты или специальные профили, создающие дополнительный барьер для воздуха и воды. При этом наружная часть соединения обычно проектируется таким образом, чтобы атмосферные осадки не задерживались внутри профиля, а быстро удалялись наружу.
В кровельных панелях конструкция замка отличается повышенной сложностью. Здесь необходимо обеспечить не только прочное соединение, но и надежную защиту от косого дождя, талой воды и снеговой нагрузки. Поэтому профиль кровельного замка обычно имеет несколько последовательных уровней защиты и увеличенную глубину соединения.
Основные функции замкового соединения
Конструкция замка одновременно выполняет несколько важных функций, каждая из которых влияет на надежность всей панели.
| Функция | Практическое значение |
|---|---|
| Механическая фиксация | Исключает смещение соседних панелей |
| Герметизация стыка | Предотвращает проникновение влаги и воздуха |
| Передача нагрузок | Обеспечивает совместную работу панелей |
| Точное позиционирование | Формирует ровную плоскость фасада или кровли |
| Компенсация деформаций | Позволяет воспринимать температурные изменения размеров |
| Защита крепежа | В скрытых системах закрывает места установки саморезов |
Современные панели проектируются таким образом, чтобы все перечисленные функции реализовывались одновременно без усложнения процесса монтажа.
Основные типы замковых соединений
Конструкция замка зависит от назначения панели, условий эксплуатации и требований к герметичности. Для стеновых панелей наиболее распространены соединения типа «шип-паз», в которых одна панель входит в другую с образованием плотного механического контакта. Подобная схема обеспечивает высокую скорость монтажа и достаточную герметичность для большинства фасадных систем.
Кровельные панели обычно оснащаются многоконтурными замками. Их профиль включает несколько последовательно расположенных перегибов металла, препятствующих проникновению воды даже при сильном ветре и косом дожде. В некоторых конструкциях дополнительно предусматриваются специальные капиллярные канавки, разрывающие движение влаги внутри соединения.
Для фасадных кассет применяются скрытые замковые системы, позволяющие полностью закрыть крепежные элементы. После завершения монтажа фасад приобретает практически монолитный внешний вид без видимых саморезов и соединительных деталей.
Конструктивные особенности
Замковое соединение формируется непосредственно в процессе производства панели методом холодного профилирования металлических облицовок. Геометрия профиля рассчитывается с высокой точностью, поскольку даже отклонения в пределах нескольких десятых миллиметра способны ухудшить качество стыковки соседних элементов.
При проектировании учитываются прочность профиля, допустимые монтажные усилия, способность воспринимать изгибающие нагрузки и устойчивость к многократным температурным деформациям. Особое внимание уделяется расположению точек контакта между панелями. Они должны обеспечивать надежную фиксацию без чрезмерной концентрации напряжений.
Для повышения жесткости профиль замка часто включает дополнительные ребра, увеличивающие сопротивление изгибу. Благодаря этому уменьшается вероятность раскрытия соединения под воздействием ветровых нагрузок или собственного веса панелей.
Герметичность соединения
Одним из главных требований к замковому соединению является защита внутренней части панели от проникновения атмосферной влаги. Современные конструкции обеспечивают герметичность за счет сочетания нескольких инженерных решений.
Во-первых, профиль имеет сложную форму, препятствующую прямому проникновению воды. Во-вторых, применяются эластичные уплотнители или герметизирующие ленты, сохраняющие контакт даже при температурных деформациях. В-третьих, конструкция предусматривает возможность отвода случайно попавшей влаги наружу без накопления внутри соединения.
Для кровельных панелей особенно важно исключить так называемый капиллярный подсос. Если между металлическими поверхностями остается узкий непрерывный канал, вода способна подниматься вверх вопреки действию силы тяжести. Чтобы предотвратить подобное явление, в профиль замка вводятся специальные капиллярные разрывы, нарушающие непрерывность движения жидкости.
Влияние температурных деформаций
Металлические панели постоянно изменяют свои размеры вследствие нагрева солнечным излучением и последующего охлаждения. Например, стальная панель длиной 12 метров при изменении температуры на 80 °C может удлиниться примерно на 11-12 мм. Замковое соединение должно компенсировать подобные перемещения без нарушения герметичности и без возникновения чрезмерных внутренних напряжений.
Именно поэтому профиль замка не должен полностью ограничивать взаимное перемещение панелей. Современные соединения обеспечивают надежную фиксацию в направлении, необходимом для восприятия нагрузок, но одновременно допускают небольшие продольные перемещения, связанные с температурным расширением металла.
При неправильной конструкции замка или нарушении технологии монтажа возникают дополнительные напряжения, способные привести к короблению панелей, ослаблению крепежа и повреждению герметизирующих элементов.
Влияние на теплотехнические характеристики
Замковое соединение оказывает заметное влияние на теплотехническую эффективность всей ограждающей конструкции. Именно в местах соединения чаще всего возникают локальные мостики холода, через которые происходят повышенные теплопотери.
Для уменьшения подобных эффектов современные производители стремятся минимизировать площадь прямого контакта наружной и внутренней металлических облицовок. Одновременно оптимизируется расположение утеплителя внутри замковой зоны и уменьшается количество металлических элементов, проходящих через всю толщину панели.
Правильно выполненное соединение позволяет сохранить практически непрерывный теплоизоляционный контур и значительно уменьшить риск образования конденсата на внутренней поверхности стены.
Типичные ошибки при монтаже
Даже качественное замковое соединение не сможет обеспечить расчетные характеристики при нарушении технологии установки.
Наиболее распространенными ошибками являются:
- неполное защелкивание замка при монтаже;
- загрязнение профиля строительным мусором;
- повреждение геометрии замковой части во время транспортировки;
- неправильное расположение герметизирующих лент;
- чрезмерная затяжка крепежных элементов;
- использование несовместимых доборных деталей;
- монтаж панелей с перекосом относительно проектной оси.
Подобные нарушения приводят к ухудшению герметичности, образованию мостиков холода, увеличению нагрузки на крепеж и сокращению срока службы всей фасадной или кровельной системы.
Контроль качества соединений
После завершения монтажа выполняется визуальный контроль всех замковых соединений. Проверяется отсутствие раскрытых участков, правильность установки крепежа, целостность защитного покрытия и сохранение проектной геометрии фасада. При необходимости проводится выборочная проверка герметичности наиболее ответственных узлов.
В процессе эксплуатации особое внимание уделяется кровельным соединениям, угловым участкам здания и зонам с повышенной ветровой нагрузкой. Если обнаруживаются признаки нарушения герметичности, локальной коррозии или механических повреждений, ремонт должен выполняться до проникновения влаги внутрь панели.
Значение замкового соединения для надежности здания
Практика эксплуатации показывает, что долговечность зданий из сэндвич-панелей и других сборных облицовочных систем во многом определяется качеством замковых соединений. Именно они обеспечивают совместную работу отдельных элементов, препятствуют раскрытию стыков, сохраняют герметичность и позволяют конструкции эффективно воспринимать многолетние циклы температурных и механических воздействий.
Современные замковые системы являются результатом длительного инженерного развития и сложных расчетов. Их геометрия постоянно совершенствуется с целью повышения герметичности, упрощения монтажа и уменьшения теплопотерь. Благодаря этому современные панели способны сохранять свои эксплуатационные характеристики на протяжении десятилетий даже при эксплуатации в сложных климатических условиях.
Замковое соединение панели представляет собой один из ключевых элементов любой сборной фасадной или кровельной системы. Оно обеспечивает механическую прочность, точное взаимное положение панелей, герметичность стыков и непрерывность теплоизоляционного контура. Грамотно спроектированный профиль замка позволяет компенсировать температурные деформации, снизить риск проникновения влаги и увеличить долговечность всей ограждающей конструкции, обеспечивая ее надежную эксплуатацию в течение всего расчетного срока службы здания.
