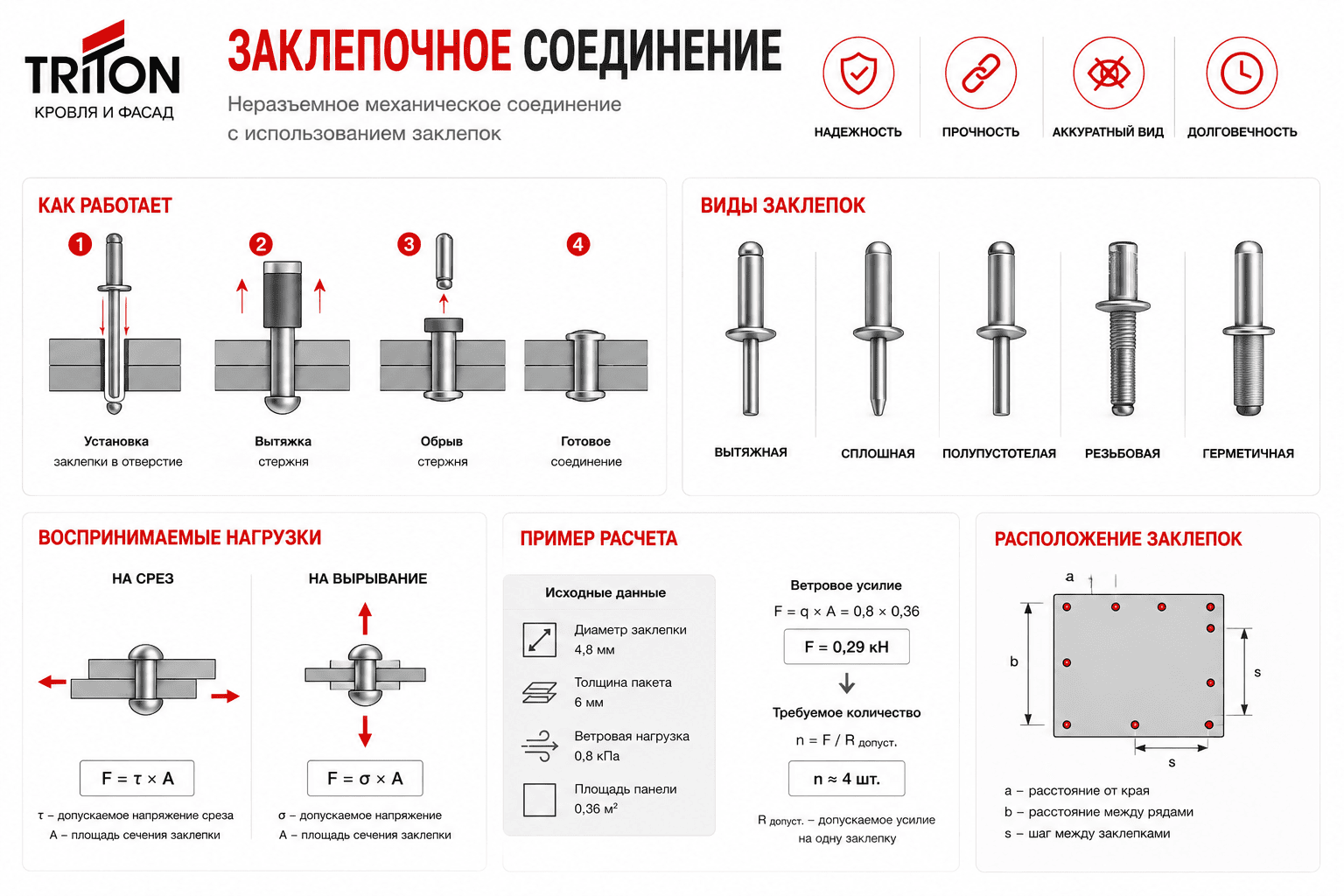

Заклепочное соединение представляет собой неразъемное механическое соединение двух или нескольких деталей с помощью заклепок. После установки заклепка фиксирует элементы за счет сформированной замыкающей головки или деформации корпуса, поэтому разобрать такой узел без повреждения крепежа обычно невозможно. В строительстве заклепки широко применяются при монтаже металлических фасадов, кровельных элементов, профилей, доборных деталей, водосточных систем и легких металлических конструкций.
В отличие от сварки, заклепочное соединение не требует расплавления соединяемого металла. Это позволяет крепить тонколистовые детали, материалы с защитными покрытиями и элементы, для которых сильный локальный нагрев нежелателен. При правильном подборе диаметра, длины и материала заклепки соединение способно воспринимать значительные нагрузки на срез и сохранять стабильность в течение длительного времени.
Как устроено заклепочное соединение
Классическая заклепка состоит из цилиндрического стержня и заранее сформированной головки. Ее вставляют в совмещенные отверстия соединяемых деталей, после чего свободный конец деформируют и получают вторую головку. Детали оказываются зажаты между двумя головками.
В современном строительном монтаже часто используются вытяжные заклепки. Они состоят из корпуса и стержня. Корпус вставляют в подготовленное отверстие, а инструмент вытягивает стержень. При движении его головка деформирует обратную часть корпуса и формирует замыкающую часть заклепки. После достижения определенного усилия стержень разрушается в предусмотренной зоне.
Важное преимущество вытяжной технологии заключается в возможности выполнять монтаж с одной стороны конструкции. Если обратная поверхность профиля или панели после установки недоступна, болтовое соединение может быть неудобным, тогда как вытяжную заклепку можно установить с лицевой стороны.
Основные виды заклепок
Заклепки отличаются конструкцией, материалом и назначением. Для строительных работ особенно распространены вытяжные изделия, поскольку они позволяют быстро соединять тонколистовые материалы с использованием сравнительно компактного инструмента.
| Вид заклепки | Конструкция | Характерное применение |
|---|---|---|
| Вытяжная | Полый корпус и вытяжной стержень | Фасады, профили, листовой металл |
| Сплошная | Цельный металлический стержень | Нагруженные металлические соединения |
| Полупустотелая | Стержень частично полый | Соединение деталей при меньшем усилии формирования |
| Резьбовая | Полый корпус с внутренней резьбой | Создание резьбовой точки в тонком металле |
| Герметичная | Закрытый корпус | Узлы с повышенными требованиями к ограничению проникновения влаги |
Отдельно различаются формы головки. Стандартная выступающая головка обеспечивает достаточно большую площадь контакта. Увеличенная головка применяется, когда требуется распределить усилие по большей поверхности. Потайная позволяет уменьшить выступ крепежа над поверхностью, но требует соответствующей подготовки отверстия.
Диаметр и длина заклепки
Размер крепежа выбирают в соответствии с толщиной соединяемых элементов и расчетной нагрузкой. Для тонколистовых строительных конструкций распространены заклепки диаметром примерно 3,2, 4,0, 4,8 и 6,4 мм, хотя фактический диапазон значительно шире.
Увеличение диаметра приводит к росту площади поперечного сечения стержня. Для условного круглого сечения площадь рассчитывается по формуле:
A = πd² / 4.
При диаметре 4 мм площадь составляет:
3,14 × 4² / 4 = 12,56 мм².
Для диаметра 4,8 мм:
3,14 × 4,8² / 4 ≈ 18,1 мм².
Таким образом, увеличение диаметра с 4 до 4,8 мм повышает площадь поперечного сечения примерно на 44%. Однако это не означает автоматического увеличения допустимой нагрузки на те же 44%, поскольку характеристики соединения зависят также от материала заклепки, конструкции корпуса и прочности соединяемых деталей.
Длина выбирается с учетом общей толщины пакета. У вытяжных заклепок производитель обычно задает определенный диапазон толщин, который способен надежно зажать конкретный размер крепежа. Слишком короткая заклепка не сформирует правильную замыкающую часть, а чрезмерно длинная может не обеспечить требуемое качество соединения.
Какие нагрузки воспринимает соединение
Одним из основных видов нагрузки для заклепки является срез. Он возникает, когда соединенные детали стремятся сместиться параллельно относительно друг друга, а стержень препятствует этому движению.
Если на соединение действует сила 4 кН и она условно равномерно распределена между четырьмя одинаковыми заклепками, простое расчетное значение на одну точку составит:
4 / 4 = 1 кН.
В реальной конструкции распределение может оказаться неравномерным из-за геометрии соединения, жесткости деталей, расположения отверстий и направления приложения силы. Поэтому количество заклепок нельзя определять только простым делением общей нагрузки на паспортную характеристику одного крепежного элемента.
Кроме среза, возможны усилия, стремящиеся разъединить детали в направлении оси заклепки. В таком случае значение имеют прочность головки, деформация корпуса и способность материала детали воспринимать локальное давление.
В тонком металлическом листе ограничивающим фактором иногда становится не прочность самой заклепки, а металл вокруг отверстия. При слишком маленьком расстоянии до края лист может деформироваться или разрушиться раньше крепежа.
Материал заклепки и совместимость металлов
Для производства заклепок используют алюминий, сталь, нержавеющую сталь и различные сочетания материалов корпуса и стержня. Выбор зависит от требуемой прочности, условий эксплуатации и материала соединяемых деталей.
Алюминиевые заклепки имеют небольшую массу и сравнительно легко устанавливаются. Стальные обеспечивают более высокую прочность для многих нагруженных соединений. Нержавеющая сталь применяется там, где важна повышенная коррозионная стойкость.
При соединении разных металлов необходимо учитывать возможность электрохимической коррозии. Если два различных металла находятся в электрическом контакте и одновременно присутствует электролит, например вода с растворенными солями, могут возникнуть условия для ускоренной коррозии одного из материалов.
Поэтому крепеж подбирают не только по механической прочности. Для наружного фасада или кровельного узла важны совместимость материалов, защитные покрытия и условия попадания влаги.
Подготовка отверстий и расположение заклепок
Качество отверстия непосредственно влияет на работу соединения. Его диаметр должен соответствовать выбранной заклепке. Слишком маленькое отверстие затруднит установку, а чрезмерно большое увеличит люфт и уменьшит площадь контакта между корпусом крепежа и стенкой отверстия.
После сверления желательно удалить крупные заусенцы и металлическую стружку. Особенно это важно для окрашенных и оцинкованных строительных материалов. Оставшаяся стальная стружка может корродировать и создавать ржавые следы на поверхности облицовки.
При размещении нескольких заклепок учитывают расстояние между отверстиями и отступ от края детали. Расположение слишком близко к кромке уменьшает количество металла, воспринимающего нагрузку.
Основные параметры, которые необходимо учитывать при выборе и установке крепежа:
- диаметр и длина заклепки;
- общая толщина соединяемых деталей;
- диаметр подготовленного отверстия;
- материал корпуса и стержня;
- расстояние между точками крепления и до края детали;
- направление и величина действующих нагрузок.
При фасадном монтаже дополнительно учитывают возможность температурного перемещения элементов. Не все точки соединения обязательно должны выполнять одинаковую функцию, если конструкцией предусмотрены фиксированные и подвижные узлы.
Заклепки в фасадных и кровельных конструкциях
В навесных фасадах заклепки могут соединять элементы металлической подконструкции между собой и использоваться для крепления отдельных видов облицовки. Они удобны благодаря высокой скорости установки и отсутствию необходимости получать доступ к обратной стороне профиля при использовании вытяжной конструкции.
На кровле заклепочное соединение применяется для некоторых доборных элементов и листовых деталей. При наружном использовании особенно важны защита от коррозии и правильное выполнение узла в местах возможного попадания воды.
Заклепки также позволяют соединять тонкий металл без сварочного нагрева. Это важно для изделий с полимерными и металлическими защитными покрытиями. Сварка локально нагревает поверхность до высокой температуры и разрушает покрытие непосредственно около зоны сварного шва, тогда как механическое крепление оказывает значительно меньшее температурное воздействие.
При этом заклепка не должна использоваться как универсальная замена болтам, винтам или сварке. Каждый способ соединения имеет собственную область рационального применения.
Преимущества и ограничения заклепочного соединения
Главное практическое преимущество заклепок заключается в возможности быстро создавать постоянное механическое соединение тонких металлических деталей. Вытяжные модели позволяют выполнять работу с одной стороны, что особенно удобно внутри закрытых профилей и фасадных систем.
К преимуществам также относятся отсутствие сварочного нагрева, возможность соединять относительно тонкие детали и стабильная фиксация без необходимости периодически подтягивать резьбу. При использовании подходящего инструмента монтаж большого количества одинаковых точек можно выполнять достаточно быстро.
Основным ограничением является неразъемность. Чтобы снять деталь, заклепку обычно приходится высверливать или удалять другим механическим способом, после чего устанавливается новый крепеж. Кроме того, неправильно подобранная длина, диаметр или материал способны значительно ухудшить надежность узла.
Заклепочное соединение эффективно тогда, когда параметры крепежа согласованы с толщиной и материалом соединяемых элементов. При правильном подборе диаметра, диапазона зажима, материала и расположения точек крепления оно обеспечивает надежную фиксацию металлических элементов без сварки и остается одним из наиболее практичных способов монтажа тонколистовых строительных конструкций.
