Высота трапеции представляет собой расстояние между нижней и верхней точкой профиля трапециевидного листа, измеряемое перпендикулярно основанию профиля. Данный параметр является одной из важнейших геометрических характеристик профилированного металла и оказывает непосредственное влияние на жесткость, несущую способность, устойчивость к нагрузкам и область применения материала. В строительной практике высота трапеции используется при выборе профнастила для кровельных, фасадных, ограждающих и несущих конструкций.
Современные трапециевидные профили изготавливаются методом холодной прокатки тонколистовой стали на специальных профилирующих линиях. В процессе обработки плоский металлический лист приобретает систему продольных трапециевидных волн, благодаря которым значительно увеличивается его жесткость по сравнению с исходным материалом. Именно высота этих волн определяет многие эксплуатационные характеристики готового изделия.
На первый взгляд различие между профилем высотой 20 мм и 35 мм может показаться незначительным. Однако с точки зрения строительной механики увеличение высоты трапеции даже на несколько миллиметров способно существенно повысить сопротивление изгибу и увеличить допустимую нагрузку. В некоторых случаях рост высоты профиля в два раза приводит к увеличению несущей способности в несколько раз без изменения толщины металла.

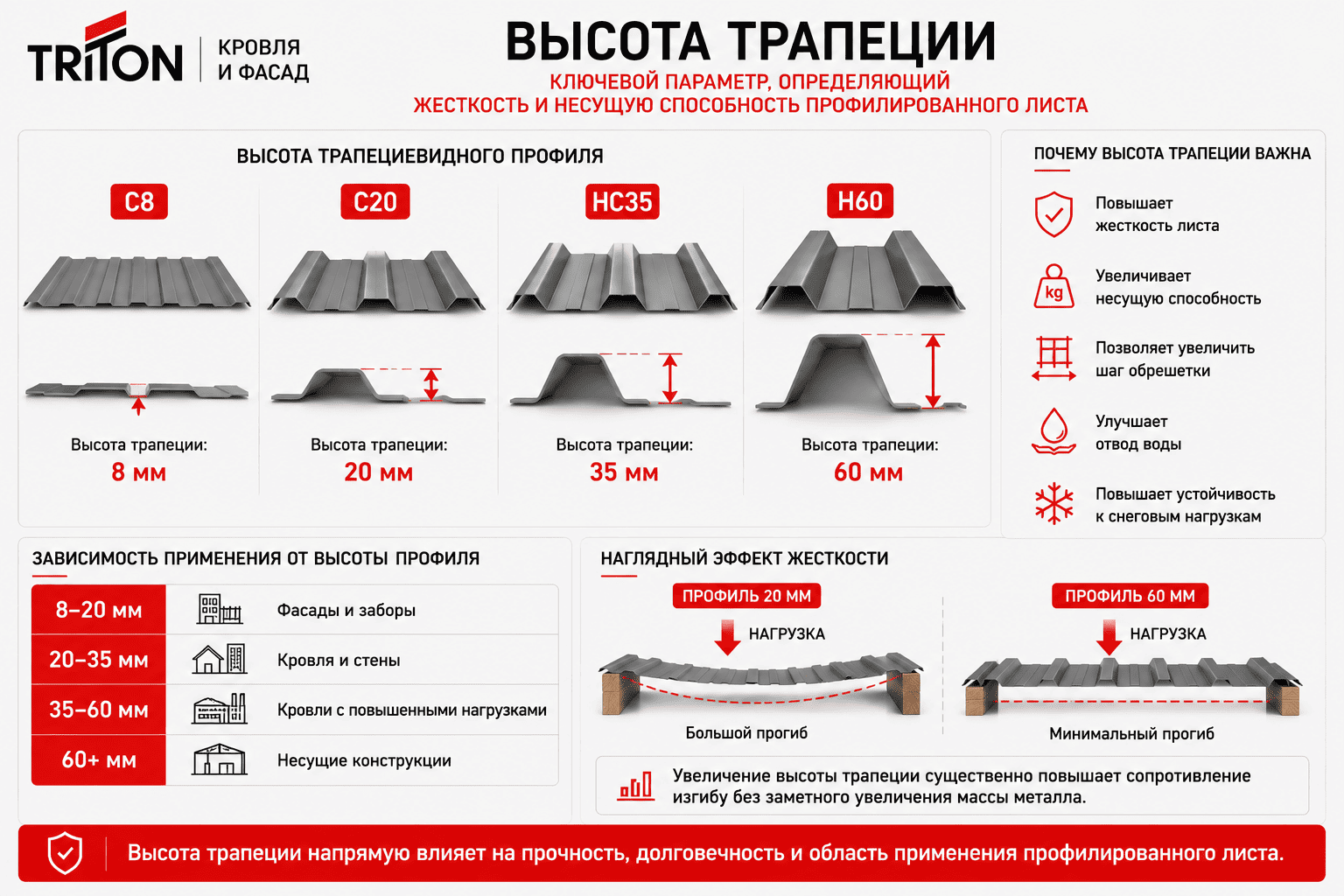

Высота трапеции используется в маркировке большинства профилированных листов. Например, обозначение С20 означает профиль с высотой волны 20 мм, а Н60 указывает на высоту трапеции 60 мм. Благодаря этому специалист может быстро оценить назначение материала и его основные характеристики.
Понимание значения высоты трапеции необходимо проектировщикам, строителям, монтажникам и заказчикам, поскольку именно данный параметр во многом определяет эффективность и надежность будущей конструкции.
Что представляет собой трапециевидный профиль
Трапециевидный профиль является одним из наиболее распространенных типов профилирования листового металла. Его форма образуется за счет чередования верхних и нижних полок, соединенных наклонными стенками. В поперечном сечении такая геометрия напоминает последовательность трапеций, благодаря чему профиль и получил свое название.
Главная задача профилирования заключается в увеличении жесткости металлического листа без существенного увеличения его массы. Плоский лист толщиной 0,5 мм легко деформируется под нагрузкой, тогда как после формирования трапециевидных волн он приобретает значительно более высокую устойчивость к изгибу.
Высота трапеции является ключевым параметром такого профиля. Она измеряется как вертикальное расстояние между самой высокой и самой низкой точкой волны. Именно этот размер определяет степень пространственной жесткости изделия.
В зависимости от назначения высота трапеции может составлять от 8 до 114 мм и более. Для стеновых материалов обычно используются невысокие профили, тогда как для несущих покрытий применяются изделия с увеличенной высотой волн.
Таким образом, высота трапеции напрямую связана с функциональным назначением профилированного листа.
Почему высота трапеции влияет на прочность профиля
В строительной механике сопротивление изгибу определяется не только количеством материала, но и его расположением относительно нейтральной оси. Чем дальше отдельные участки металла находятся от этой оси, тем эффективнее они работают при восприятии нагрузки.
Увеличение высоты трапеции приводит к удалению части металла от центра сечения. В результате возрастает момент инерции профиля и увеличивается его способность сопротивляться деформациям.
Например, если сравнить два профиля одинаковой толщины, но с разной высотой волн, более высокий профиль будет обладать значительно большей жесткостью. При этом масса материала останется практически неизменной.
Именно по этой причине производители стремятся повышать высоту трапеции для несущих конструкций. Такой подход позволяет увеличить нагрузочную способность без роста металлоемкости.
Практические испытания показывают, что увеличение высоты профиля с 20 до 40 мм может повысить его жесткость в несколько раз. Это делает данный параметр одним из важнейших факторов при выборе профнастила.
Основные функции высоты трапеции
Высота трапеции оказывает влияние сразу на несколько эксплуатационных характеристик профилированного листа. Прежде всего она определяет жесткость конструкции и способность воспринимать изгибающие нагрузки.
Кроме того, данный параметр влияет на несущую способность кровельных и фасадных систем. Более высокий профиль способен перекрывать большие пролеты между опорами и выдерживать значительные снеговые нагрузки.
Высота трапеции также влияет на устойчивость к ветровым воздействиям. Благодаря увеличенной жесткости профиль меньше подвержен вибрациям и деформациям при сильном ветре.
Существенное значение имеет и способность отводить воду. Более высокие волны обеспечивают лучшую пропускную способность кровельного покрытия при интенсивных осадках.
Основные функции высоты трапеции включают:
- увеличение жесткости листа;
- повышение несущей способности;
- улучшение устойчивости к ветровым нагрузкам;
- повышение эффективности водоотвода;
- возможность увеличения шага обрешетки;
- снижение вероятности деформаций.
Благодаря сочетанию этих факторов высота профиля становится одним из ключевых критериев выбора материала.
Классификация профилей по высоте трапеции
Профилированные листы принято классифицировать по высоте трапеции, поскольку именно этот параметр определяет их область применения.
Низкопрофильные материалы используются преимущественно для облицовки фасадов, устройства ограждений и декоративных конструкций. Их основная задача заключается в создании защитного и эстетичного покрытия.
Профили средней высоты считаются универсальными и могут применяться как для кровли, так и для стеновых конструкций. Они обеспечивают хороший баланс между прочностью, массой и стоимостью.
Высокопрофильные изделия относятся к категории несущих материалов и используются в промышленных зданиях, складских комплексах и сооружениях с большими пролетами.
Ниже приведены типовые диапазоны высоты трапеции.
| Высота трапеции, мм | Тип профиля | Основное назначение |
|---|---|---|
| 8-20 | Стеновой | Фасады, заборы, облицовка |
| 20-35 | Универсальный | Кровли и стены |
| 35-60 | Кровельный | Скатные кровли |
| 60-75 | Усиленный | Промышленные кровли |
| 75-114 и более | Несущий | Перекрытия и покрытия |
Такая классификация является условной, однако хорошо отражает общие принципы применения профилированного металла.
Высота трапеции и шаг обрешетки
Одним из важных преимуществ увеличения высоты профиля является возможность увеличения расстояния между опорными элементами конструкции.
При небольшой высоте трапеции лист нуждается в более частой поддержке, поскольку его жесткость ограничена. Это приводит к необходимости устройства плотной обрешетки и увеличивает стоимость каркаса.
Высокие профили способны перекрывать значительно большие пролеты без появления недопустимых прогибов. В результате уменьшается количество несущих элементов и сокращается расход металла на подконструкцию.
Например, для профиля высотой 20 мм шаг обрешетки может составлять около 400-600 мм, тогда как для профиля высотой 60 мм этот показатель способен достигать 1,5-2 метров в зависимости от нагрузки и толщины металла.
Таким образом, увеличение высоты трапеции зачастую позволяет компенсировать дополнительные затраты на более дорогой профнастил за счет экономии на каркасе.
Влияние высоты трапеции на кровельные системы
Для кровельных покрытий высота профиля имеет особенно большое значение. Кровля постоянно подвергается воздействию снеговых нагрузок, ветрового давления, температурных деформаций и собственного веса конструкции.
Чем выше трапеция, тем эффективнее лист сопротивляется изгибу под действием снега. Это позволяет использовать материал на объектах с повышенными нагрузками и большими расстояниями между элементами обрешетки.
Дополнительным преимуществом является улучшенный водоотвод. Высокие волны способны пропускать больший объем воды без риска перелива через профиль.
Особенно важен данный параметр для кровель с небольшой величиной уклона. В таких условиях способность профиля быстро отводить воду становится критически важной для долговечности покрытия.
Поэтому для ответственных кровельных систем обычно выбираются профили средней и большой высоты.
Высота трапеции в фасадных конструкциях
В фасадных системах требования к высоте профиля отличаются от кровельных. Здесь основную роль играют ветровые нагрузки, архитектурный облик здания и особенности монтажа.
Невысокие профили обеспечивают более спокойную и ровную поверхность фасада. Они широко используются для облицовки административных, коммерческих и жилых объектов.
Высокие профили применяются в промышленных зданиях и складских комплексах, где на первый план выходят прочность и экономическая эффективность.
Кроме того, увеличение высоты трапеции позволяет повысить устойчивость облицовки к ветровым воздействиям и уменьшить вероятность вибраций.
Выбор конкретного профиля всегда зависит от сочетания технических и архитектурных требований проекта.
Влияние высоты трапеции на стоимость конструкции
С увеличением высоты профиля обычно возрастает его стоимость. Это связано с более сложной геометрией изделия, повышенными требованиями к оборудованию и зачастую большим расходом металла на формирование профиля.
Однако оценивать экономическую эффективность исключительно по цене одного квадратного метра материала неправильно. Высокий профиль может обеспечить снижение расходов на обрешетку, уменьшение количества опор и увеличение срока службы конструкции.
Кроме того, более жесткий профиль позволяет использовать листы большей длины и уменьшать количество стыков на кровле или фасаде.
В результате общая стоимость строительной системы часто оказывается ниже даже при использовании более дорогого профиля.
Поэтому выбор высоты трапеции всегда должен основываться на комплексном анализе конструкции, а не только на стоимости материала.
Значение высоты трапеции в современном строительстве
Высота трапеции является одной из важнейших характеристик профилированного листа и напрямую влияет на его жесткость, несущую способность, устойчивость к нагрузкам и область применения. Именно этот параметр определяет эффективность использования металла и способность конструкции воспринимать эксплуатационные воздействия.
Благодаря увеличению высоты профиля удается многократно повысить сопротивление изгибу без существенного роста массы изделия. Это делает трапециевидные профили одним из наиболее эффективных строительных материалов для кровельных, фасадных и несущих систем.
Правильный выбор высоты трапеции позволяет обеспечить надежность конструкции, оптимизировать расход материалов и добиться длительного срока службы объекта. По этой причине данный параметр остается одним из основных критериев при проектировании и выборе профилированного металла для современного строительства.
