Узел примыкания к стене представляет собой конструктивное решение герметичного соединения кровельного покрытия с вертикальной поверхностью стены здания. Данный элемент относится к числу наиболее ответственных узлов кровельной системы, поскольку именно в местах примыканий чаще всего возникают протечки, приводящие к намоканию утеплителя, разрушению строительных конструкций и сокращению срока службы кровли. Независимо от типа покрытия и архитектуры здания, качественно выполненное примыкание должно обеспечивать полную защиту от проникновения атмосферной влаги, компенсировать температурные деформации материалов и сохранять герметичность на протяжении всего срока эксплуатации.
Необходимость устройства подобных узлов возникает в самых разных конструкциях. Примыкания встречаются при соединении кровли с парапетами, вентиляционными шахтами, фронтонами, надстройками, стенами более высоких частей здания, дымоходами и другими вертикальными элементами. Во всех этих случаях линия контакта горизонтальной или наклонной поверхности крыши с вертикальной конструкцией становится потенциально уязвимым местом с точки зрения гидроизоляции.
Особенность примыканий заключается в том, что вода в данных зонах движется не только по поверхности кровельного покрытия, но и частично воздействует на вертикальные конструкции. При сильном ветре дождевые потоки способны проникать под элементы примыкания, создавая дополнительную нагрузку на герметизирующие материалы. Зимой ситуация осложняется образованием снежных карманов и ледяных отложений, которые могут создавать значительное давление на конструкцию.
Практика эксплуатации показывает, что большинство протечек на скатных кровлях связано именно с ошибками в устройстве примыканий. Неправильный монтаж планок, недостаточная высота заведения гидроизоляции на стену или использование неподходящих герметиков нередко становятся причиной дорогостоящего ремонта уже через несколько лет после строительства.
Современные технологии позволяют создавать надежные примыкания с расчетным сроком службы более 30-50 лет. Однако добиться подобных показателей можно только при соблюдении всех требований проектирования и монтажа.
Основное назначение узла примыкания
Главной задачей узла примыкания является предотвращение попадания воды в подкровельное пространство через место соединения кровли со стеной. Во время осадков вода движется по поверхности покрытия вниз по скату и встречает вертикальное препятствие в виде стены. Если соединение выполнено неправильно, влага начинает проникать под кровельный материал и постепенно разрушать конструкцию.
Помимо гидроизоляционной функции примыкание должно компенсировать различные деформации элементов здания. Стены и кровля работают в разных температурных режимах и могут изменять свои размеры под воздействием температуры, влажности и нагрузок. Узел должен воспринимать эти перемещения без образования трещин и разрывов.
Не менее важной задачей является защита утеплителя и несущих конструкций от увлажнения. Даже небольшие протечки способны существенно ухудшить характеристики теплоизоляции и привести к развитию грибка или коррозии.
Кроме того, примыкание участвует в формировании внешнего вида кровли. Аккуратно выполненные планки и декоративные элементы создают завершенный архитектурный облик здания и скрывают технологические стыки между различными конструкциями.
Таким образом, примыкание выполняет одновременно гидроизоляционные, конструктивные и эстетические функции.
Где применяются узлы примыкания
Узлы примыкания используются практически на всех типах кровель, где присутствует контакт покрытия с вертикальными конструкциями. Особенно часто такие решения встречаются на сложных крышах с большим количеством архитектурных элементов.
Наиболее распространенными зонами применения являются:
- примыкание кровли к фронтонным стенам;
- примыкание к парапетам;
- примыкание к дымоходам;
- примыкание к вентиляционным шахтам;
- примыкание к стенам надстроек;
- примыкание к мансардным конструкциям;
- примыкание к световым фонарям и техническим помещениям на крыше.
Каждая из перечисленных зон имеет собственные особенности проектирования, однако общий принцип остается одинаковым: вода должна надежно отводиться по поверхности покрытия без возможности проникновения внутрь конструкции.
Чем сложнее конфигурация кровли, тем большее значение приобретает качество выполнения подобных узлов.
Конструкция современного примыкания
Современный узел примыкания представляет собой многослойную систему, включающую элементы гидроизоляции, защитные планки и крепежные детали. Простого соединения кровельного материала со стеной недостаточно для обеспечения надежной защиты от влаги.
В большинстве случаев гидроизоляционная мембрана заводится на вертикальную поверхность стены на высоту не менее 150-250 мм. Поверх нее устанавливается специальная планка примыкания, закрывающая верхний край гидроизоляции и защищающая его от атмосферных воздействий.
Дополнительно могут использоваться герметики, уплотнительные ленты и специальные профили, компенсирующие подвижки конструкций. При устройстве примыканий к кирпичным или бетонным стенам планка часто заводится в предварительно выполненную штробу глубиной 20-30 мм.
Такое решение обеспечивает дополнительную защиту от проникновения воды за облицовочные элементы.
Многослойная структура позволяет существенно повысить надежность узла по сравнению с использованием только одного герметизирующего материала.
Основные элементы узла примыкания
Эффективность работы примыкания зависит от правильного взаимодействия всех составляющих элементов. Каждый из них выполняет определенную функцию и участвует в обеспечении общей герметичности конструкции.

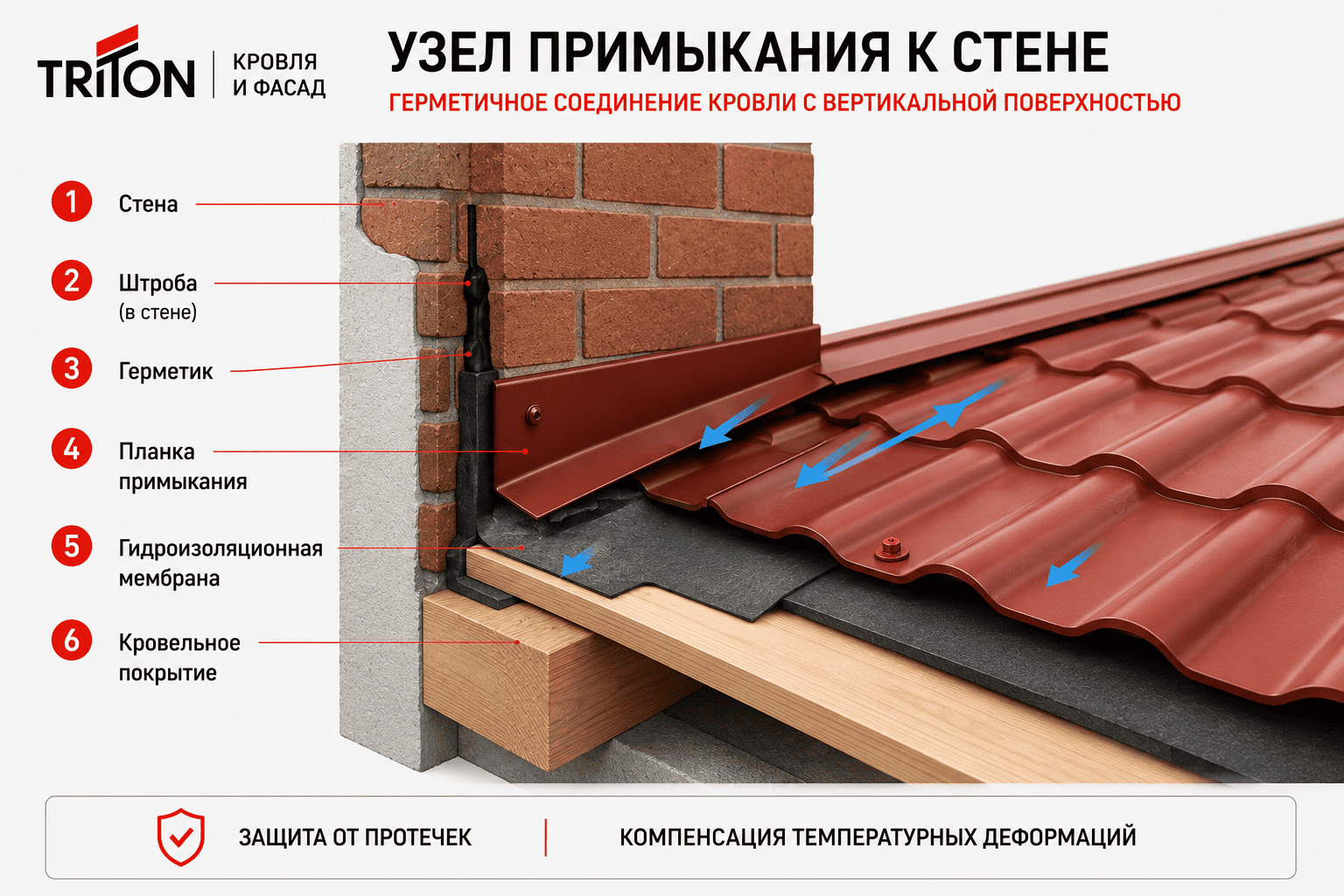

Стандартный узел примыкания включает следующие компоненты:
- кровельное покрытие;
- гидроизоляционную мембрану;
- дополнительный гидроизоляционный фартук;
- планку примыкания;
- крепежные элементы;
- герметизирующие материалы;
- вертикальную конструкцию стены;
- защитные декоративные элементы.
Особенно важную роль играют металлические планки примыкания. Они защищают гидроизоляцию от ультрафиолетового излучения, механических повреждений и прямого воздействия осадков.
При отсутствии защитной планки даже качественные гидроизоляционные материалы начинают разрушаться значительно быстрее.
Влияние примыкания на герметичность кровли
Герметичность кровли определяется не только качеством самого покрытия, но и надежностью всех соединительных узлов. На практике именно примыкания считаются наиболее сложными зонами с точки зрения гидроизоляции.
Причина заключается в изменении направления движения воды. Если на обычном скате осадки стекают вниз под действием силы тяжести, то возле стены поток сталкивается с вертикальным препятствием и начинает перераспределяться. При сильном ветре вода может подниматься вверх по поверхности стены на несколько сантиметров и проникать в мельчайшие щели.
Для предотвращения подобных явлений используются специальные конструкции фартуков и планок, направляющих воду обратно на поверхность кровли. При правильном проектировании даже интенсивные осадки не приводят к попаданию влаги внутрь конструкции.
Особенно высокие требования предъявляются к примыканиям в районах с частыми ливнями и сильными ветровыми нагрузками.
Именно поэтому данные узлы всегда относятся к категории ответственных конструктивных решений.
Виды планок примыкания
Для различных типов кровель и стен применяются разные виды планок примыкания. Их конструкция определяется геометрией соединяемых поверхностей и требованиями к герметичности узла.
Наиболее распространенными являются верхние и нижние планки примыкания. Нижняя планка располагается под кровельным материалом и служит дополнительным водоотводящим элементом. Верхняя планка закрывает место соединения покрытия со стеной и обеспечивает защиту гидроизоляции.
Также используются фигурные элементы для металлочерепицы, специальные профили для профнастила и гибкие примыкания для сложных архитектурных форм.
Выбор конкретного решения зависит от типа кровли и рекомендаций производителя системы.
Качественная планка должна обеспечивать надежное крепление, устойчивость к коррозии и сохранение геометрии в течение всего срока службы.
Типовые размеры элементов примыкания
Размеры элементов узла подбираются в зависимости от конструкции кровли, однако в строительной практике используются определенные ориентировочные значения.
| Параметр | Типичные размеры |
|---|---|
| Высота заведения гидроизоляции на стену | 150-250 мм |
| Глубина штробы в стене | 20-30 мм |
| Высота планки примыкания | 100-200 мм |
| Нахлест планок | 100-150 мм |
| Толщина металла планки | 0,45-0,7 мм |
| Ширина герметизирующей ленты | 50-300 мм |
Указанные параметры могут изменяться в зависимости от конкретного проекта и особенностей применяемых материалов.
Особенно важно соблюдать требования к высоте заведения гидроизоляции на вертикальную поверхность, поскольку этот параметр напрямую влияет на надежность защиты от влаги.
Температурные деформации в зоне примыкания
Одной из особенностей узлов примыкания является необходимость компенсации температурных перемещений различных материалов. Металлическая кровля, бетонная стена и гидроизоляционные материалы имеют разные коэффициенты линейного расширения.
Например, стальной лист длиной 10 метров при изменении температуры на 80°C способен изменять размеры примерно на 9-10 мм. Бетонная или кирпичная стена при этом деформируется значительно меньше. Если соединение выполнено слишком жестко, в материалах начинают возникать внутренние напряжения.
Со временем это приводит к появлению трещин в герметике, отслоению гидроизоляции или деформации металлических элементов.
Современные узлы примыкания предусматривают использование эластичных материалов и специальных компенсационных элементов, позволяющих воспринимать подобные подвижки без потери герметичности.
Именно поэтому выбор герметизирующих материалов играет важную роль при проектировании примыканий.
Типичные ошибки при устройстве примыканий
Наиболее распространенной ошибкой считается недостаточная высота заведения гидроизоляции на стену. В результате вода начинает проникать за защитные элементы во время сильных осадков или снеготаяния.
Часто встречается неправильное крепление планок примыкания без использования герметизирующих материалов. Под воздействием ветра и температурных деформаций такие соединения быстро теряют герметичность.
Еще одной распространенной проблемой является отсутствие штробы в кирпичных и бетонных стенах. В этом случае верхняя часть планки остается открытой для воздействия воды, что значительно увеличивает риск протечек.
Использование неподходящих герметиков также приводит к преждевременному разрушению узла. Некоторые материалы теряют эластичность уже через несколько лет эксплуатации и перестают выполнять свои функции.
Большинство подобных дефектов можно предотвратить путем соблюдения технологических требований и применения качественных материалов.
Значение узла примыкания в современной кровельной системе
Узел примыкания к стене является одним из наиболее ответственных элементов любой кровли, поскольку обеспечивает герметичное соединение покрытия с вертикальными конструкциями здания. Через данные участки проходят значительные объемы воды, а конструкция постоянно подвергается воздействию температурных деформаций, ветровых нагрузок и атмосферных осадков. Именно поэтому надежность примыканий оказывает непосредственное влияние на долговечность всей кровельной системы.
Современные технологии позволяют создавать многослойные узлы с высоким уровнем гидроизоляционной защиты и эффективной компенсацией деформаций. Правильно выполненное примыкание предотвращает проникновение влаги в подкровельное пространство, защищает утеплитель и несущие конструкции от разрушения, а также способствует увеличению срока службы кровли. Благодаря этому узлы примыкания остаются важнейшим элементом современной строительной практики и требуют профессионального подхода на всех этапах проектирования и монтажа.
