Узел конька представляет собой конструктивное решение соединения верхних частей двух кровельных скатов в самой высокой точке крыши. Данный элемент является одним из ключевых узлов любой скатной кровли, поскольку одновременно выполняет несколько важных функций: обеспечивает герметичность соединения скатов, участвует в работе системы подкровельной вентиляции, защищает конструкцию от проникновения осадков и ветра, а также формирует завершенный внешний вид крыши. От правильности проектирования и монтажа конькового узла напрямую зависит долговечность кровельного покрытия, состояние подкровельного пространства и эффективность работы всей кровельной системы.
В конструкции скатной крыши конек является линией пересечения двух наклонных плоскостей. Именно в этой зоне происходит максимальное скопление теплого воздуха, поднимающегося из нижней части кровельного пирога. По этой причине узел конька играет важную роль не только как элемент гидроизоляции, но и как часть вентиляционной системы кровли. Современные строительные технологии рассматривают конек не просто как место соединения скатов, а как инженерный узел, обеспечивающий нормальный воздухообмен внутри конструкции.
Практика эксплуатации зданий показывает, что ошибки в устройстве конька часто становятся причиной серьезных проблем. Недостаточная вентиляция приводит к накоплению влаги в утеплителе, образованию конденсата и снижению энергоэффективности здания. Неправильно выполненная герметизация может вызвать протечки, а ошибки в креплении способны привести к повреждению кровельного покрытия во время сильного ветра.
Современные кровельные системы предусматривают различные варианты устройства коньковых узлов в зависимости от типа покрытия, уклона скатов, климатических условий и архитектурных особенностей здания. Однако независимо от конструктивного решения основные принципы работы конька остаются неизменными.
Правильно спроектированный узел конька способен сохранять работоспособность на протяжении всего срока службы кровли и обеспечивать надежную защиту строительных конструкций от внешних воздействий.
Назначение узла конька в кровельной системе
Коньковый узел выполняет несколько взаимосвязанных функций, каждая из которых оказывает влияние на эксплуатационные характеристики крыши. Главной задачей является защита места соединения скатов от проникновения атмосферных осадков. Верхняя часть кровли постоянно подвергается воздействию дождя, снега и сильных порывов ветра, поэтому соединение должно сохранять герметичность даже в сложных погодных условиях.
Не менее важной функцией является обеспечение вентиляции подкровельного пространства. Воздух, поступающий через карнизные свесы, движется вверх по вентиляционным каналам и выходит через конек. Благодаря этому из конструкции удаляется водяной пар, предотвращается намокание утеплителя и уменьшается риск биологических повреждений деревянных элементов.
Конек также участвует в перераспределении ветровых нагрузок. В верхней части кровли возникают зоны повышенного давления и разрежения, способные создавать значительные усилия на покрытие и крепежные элементы. Надежная конструкция узла позволяет воспринимать эти нагрузки без потери герметичности и прочности.
Кроме того, конек выполняет декоративную функцию. Он завершает геометрию кровли и формирует ее визуальное восприятие. Именно поэтому современные коньковые элементы выпускаются в различных формах и цветовых решениях, соответствующих архитектуре здания.
Конструкция современного узла конька
Устройство конькового узла зависит от типа кровельного покрытия, однако большинство современных решений имеют схожую структуру. Основой конструкции служит коньковый прогон либо верхние части стропильной системы, обеспечивающие соединение двух скатов.
Поверх кровельного покрытия устанавливается коньковая планка или специальный коньковый элемент, который закрывает зазор между скатами и защищает его от осадков. При этом под коньком обычно сохраняется вентиляционный промежуток, необходимый для выхода воздуха из подкровельного пространства.
Для предотвращения попадания снега, пыли, насекомых и мусора используются специальные уплотнители. Современные вентиляционные уплотнители обладают воздухопроницаемостью и одновременно препятствуют проникновению влаги внутрь конструкции.
В зависимости от типа кровли могут применяться полукруглые, плоские, фигурные или специальные аэроконьки. Все они выполняют одинаковую функцию, однако отличаются геометрией и особенностями монтажа.
Комплексная работа всех элементов обеспечивает герметичность, вентиляцию и механическую устойчивость узла на протяжении всего срока эксплуатации кровли.

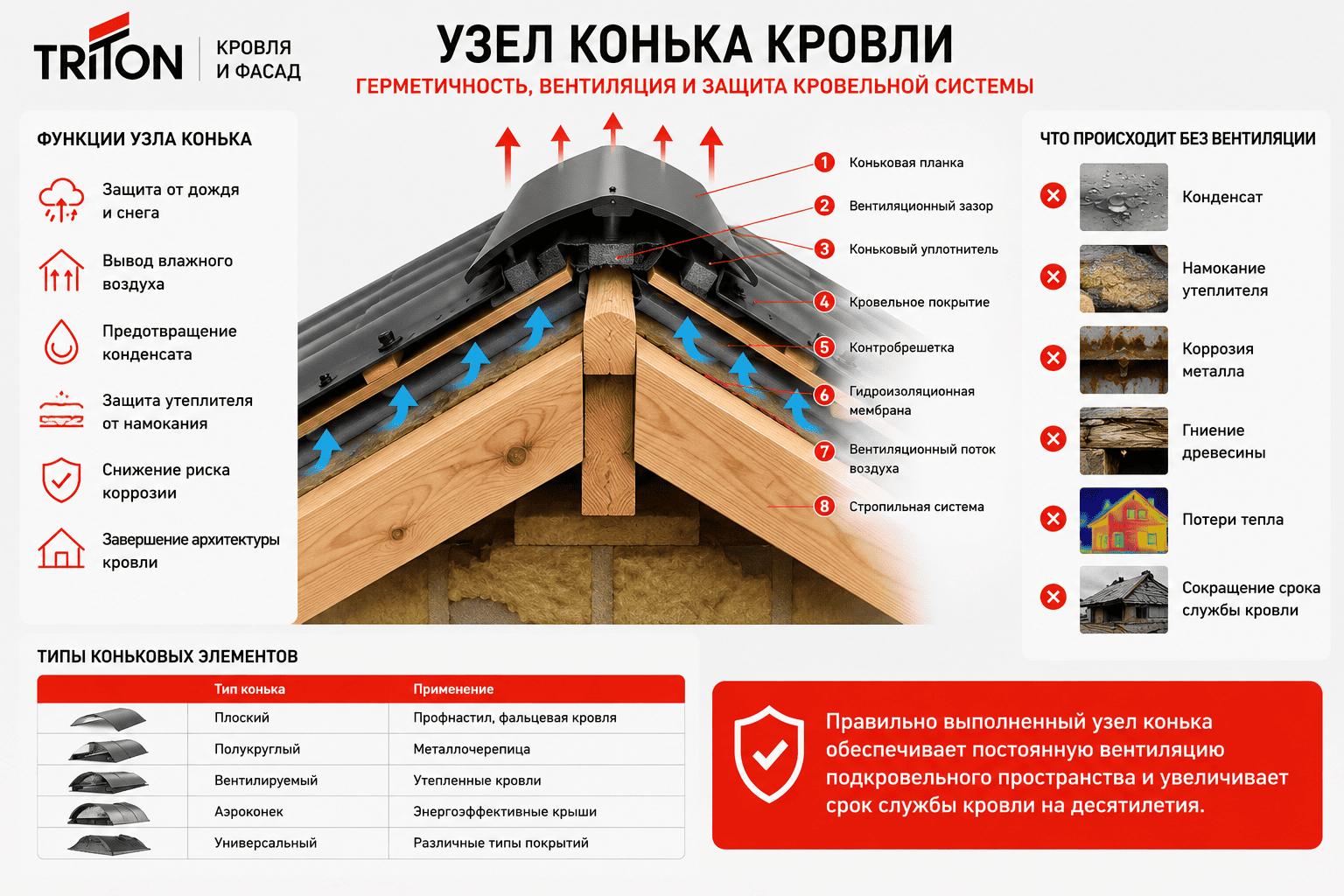

Основные элементы конькового узла
Несмотря на разнообразие конструктивных решений, большинство коньковых узлов включает одинаковый набор базовых компонентов.
Наиболее распространенная схема состоит из следующих элементов:
- кровельное покрытие двух скатов;
- коньковый прогон или верхнее соединение стропил;
- вентиляционный зазор;
- коньковый уплотнитель;
- коньковая планка или накладка;
- крепежные элементы;
- гидроизоляционная мембрана;
- вентиляционные каналы подкровельного пространства.
Каждый элемент выполняет собственную задачу и влияет на эффективность работы всей системы. Особенно важно правильное сочетание вентиляционного зазора и уплотнителя, поскольку именно эти элементы обеспечивают баланс между воздухообменом и защитой от осадков.
При отсутствии хотя бы одного из перечисленных компонентов функциональность узла может существенно снизиться.
Роль узла конька в вентиляции кровли
В современных утепленных кровлях вентиляция считается одним из важнейших факторов долговечности конструкции. В процессе эксплуатации здания через ограждающие конструкции постоянно проходит водяной пар, который стремится выйти наружу. Если его удаление нарушается, начинается накопление влаги в утеплителе и деревянных элементах.
Конек является конечной точкой вентиляционного потока. Воздух поступает через карнизные продухи, проходит вдоль кровельного покрытия по вентиляционному зазору и выходит через коньковую часть крыши. Такой принцип основан на естественной тяге, возникающей за счет разности температур и давления.
Исследования показывают, что правильно организованная вентиляция способна снизить влажность подкровельного пространства на десятки процентов по сравнению с невентилируемыми конструкциями. Это напрямую влияет на срок службы утеплителя и несущих элементов крыши.
Особенно важна работа коньковой вентиляции зимой, когда разница температур между внутренним пространством здания и наружным воздухом достигает максимальных значений.
Именно поэтому современные кровельные системы практически всегда предусматривают устройство вентиляционного конька.
Влияние конькового узла на долговечность кровли
Долговечность кровельной конструкции во многом зависит от того, насколько эффективно работает коньковый узел. Постоянное воздействие влаги считается одной из главных причин разрушения строительных материалов. Если вентиляция недостаточна, в подкровельном пространстве образуется конденсат, который постепенно накапливается в утеплителе и деревянных конструкциях.
Намокание утеплителя приводит к снижению его теплоизоляционных характеристик. Даже увеличение влажности теплоизоляционного материала на несколько процентов может существенно ухудшить его эффективность. В результате возрастают теплопотери здания и увеличиваются расходы на отопление.
Для деревянных элементов опасность представляет развитие грибков и процессов биологического разрушения. Металлические детали при повышенной влажности становятся более подверженными коррозии.
Правильно спроектированный коньковый узел позволяет поддерживать стабильный воздухообмен и предотвращает накопление влаги внутри конструкции.
Благодаря этому увеличивается срок службы всей кровельной системы и снижаются эксплуатационные затраты.
Основные типы коньковых элементов
Выбор конькового элемента зависит от типа кровельного покрытия и архитектурных особенностей объекта. Современные производители предлагают несколько основных разновидностей изделий.
| Тип конька | Основная область применения |
|---|---|
| Плоский | Профнастил, фальцевая кровля |
| Полукруглый | Металлочерепица |
| Фигурный | Декоративные кровли |
| Вентилируемый | Утепленные кровли |
| Аэроконек | Энергоэффективные кровли |
| Универсальный | Различные типы покрытий |
Каждый вариант имеет свои особенности монтажа и уровень вентиляционной эффективности. При выборе необходимо учитывать требования конкретной кровельной системы и рекомендации производителя.
Наиболее востребованными сегодня являются вентилируемые решения, обеспечивающие эффективное удаление влаги из подкровельного пространства.
Герметизация узла конька
Одной из наиболее сложных задач является обеспечение герметичности конька без нарушения вентиляции. Полностью закрытый узел препятствует воздухообмену, а чрезмерно открытая конструкция становится уязвимой для атмосферных осадков.
Для решения этой задачи используются специальные уплотнители различных типов. Профилированные уплотнители повторяют форму кровельного покрытия и препятствуют проникновению снега и воды. Универсальные вентиляционные ленты обладают воздухопроницаемой структурой и обеспечивают постоянный воздухообмен.
Особенно важно учитывать воздействие ветра. Во время сильных порывов воздушные потоки способны заносить снег и влагу даже в относительно защищенные зоны кровли. Поэтому современные уплотнители проектируются с учетом подобных нагрузок.
Качественная герметизация позволяет одновременно обеспечить защиту от осадков и сохранить необходимую интенсивность вентиляции.
Именно баланс между этими функциями определяет эффективность конькового узла.
Нагрузки, воздействующие на конек
Конек относится к числу наиболее нагруженных элементов кровельной системы. В этой зоне концентрируются значительные ветровые воздействия, возникающие из-за изменения направления воздушных потоков при обтекании здания.
Наиболее опасными являются подъемные силы, способные создавать разрежение над поверхностью кровли. При сильном ветре крепеж коньковых элементов испытывает значительные нагрузки на отрыв.
Дополнительное воздействие оказывают снеговые массы. Во время метелей снег может накапливаться в районе конька и создавать локальные перегрузки. В регионах с суровыми зимами это требует применения усиленных крепежных решений.
Также следует учитывать температурные деформации кровельных материалов. Металл способен изменять размеры на несколько миллиметров и даже сантиметров в зависимости от длины листа и температурного диапазона.
Все эти факторы учитываются при проектировании современных коньковых узлов и выборе крепежных элементов.
Типичные ошибки при устройстве узла конька
Наиболее распространенной ошибкой является полное перекрытие вентиляционного зазора утеплителем или уплотнителем. В результате нарушается воздухообмен и начинает накапливаться влага внутри кровельного пирога.
Не менее часто встречается отсутствие вентиляционных элементов на утепленных кровлях. Такая конструкция может оставаться герметичной, однако со временем внутри нее начинают развиваться процессы увлажнения.
Ошибки при креплении коньковых элементов также способны привести к серьезным последствиям. Недостаточное количество крепежа увеличивает риск повреждения покрытия при сильном ветре.
Иногда используются неподходящие уплотнители, полностью блокирующие движение воздуха. Внешне такой узел выглядит надежным, однако его эксплуатационные характеристики оказываются неудовлетворительными.
Большинство перечисленных проблем можно предотвратить при соблюдении проектных решений и рекомендаций производителя кровельной системы.
Значение узла конька в современной кровле
Узел конька является одним из важнейших конструктивных элементов скатной кровли, обеспечивающим герметичность, вентиляцию и надежность соединения двух скатов. Через него осуществляется удаление теплого и влажного воздуха из подкровельного пространства, что напрямую влияет на долговечность утеплителя, деревянных конструкций и кровельного покрытия. Одновременно конек защищает крышу от проникновения атмосферных осадков и участвует в восприятии ветровых нагрузок.
Современные технологии позволяют создавать высокоэффективные коньковые узлы, сочетающие надежную защиту от внешних воздействий с интенсивным воздухообменом. Правильно выполненный конек обеспечивает стабильную работу всей кровельной системы на протяжении десятилетий, снижает риск образования конденсата и способствует сохранению эксплуатационных характеристик здания. Именно поэтому коньковый узел заслуженно считается одним из наиболее ответственных элементов любой современной скатной кровли.
