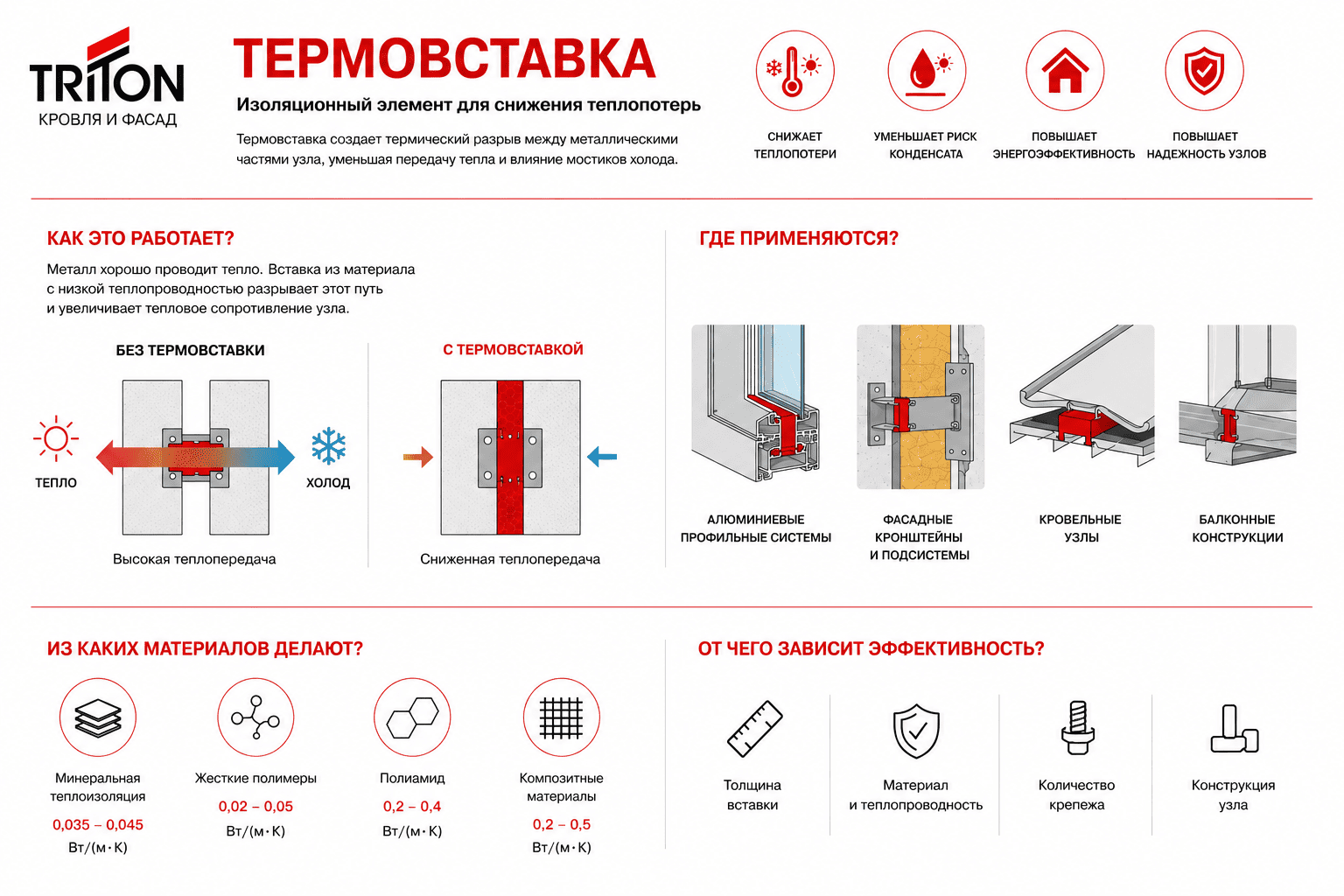

Термовставка представляет собой изоляционный элемент с пониженной теплопроводностью, который устанавливают в конструктивном узле для уменьшения передачи тепла между его частями. Чаще всего она необходима там, где теплоизоляционный контур пересекают металлические профили, кронштейны, пластины, рамы или другие элементы с высокой теплопроводностью.
Основная задача термовставки заключается в создании термического разрыва. Вместо непрерывного металлического участка, хорошо проводящего тепло, появляется материал с меньшей теплопроводностью. Благодаря этому уменьшается влияние мостика холода, снижаются локальные теплопотери и повышается температура внутренней поверхности конструкции.
Термовставкой может быть полимерный профиль, композитный элемент, жесткая теплоизоляционная прокладка или специальное конструкционное изделие. Конкретное решение зависит от типа узла, температурных условий и механических нагрузок.
Для чего нужна термовставка
Разница в теплопроводности строительных материалов может быть очень большой. Например, коэффициент теплопроводности минеральной теплоизоляции обычно составляет около 0,035-0,045 Вт/(м·К). Для конструкционной стали этот показатель находится примерно в диапазоне 45-60 Вт/(м·К), а для алюминиевых сплавов может превышать 100 Вт/(м·К).
Поэтому металлическая деталь, пересекающая слой утеплителя, становится путем интенсивной передачи тепла. Даже небольшой по площади элемент может локально ухудшить теплотехнические характеристики стены, фасада, кровли или другого ограждения. Если такие элементы повторяются много раз, их суммарное влияние становится еще заметнее.
Термовставка увеличивает сопротивление передаче тепла на проблемном участке. Одновременно она помогает повысить температуру внутренней поверхности, что важно для уменьшения вероятности образования конденсата.
Как работает термовставка
Принцип действия можно показать через тепловое сопротивление материала. Для простого однородного слоя оно определяется по формуле:
R = d / λ,
где R представляет собой тепловое сопротивление, м²·К/Вт, d является толщиной материала в метрах, а λ обозначает его коэффициент теплопроводности, Вт/(м·К).
Например, для изоляционного материала толщиной 20 мм и с λ = 0,04 Вт/(м·К):
R = 0,02 / 0,04 = 0,5 м²·К/Вт.
Для стального элемента такой же толщины при условной λ = 50 Вт/(м·К):
R = 0,02 / 50 = 0,0004 м²·К/Вт.
В этом упрощенном примере сопротивление изоляционного материала примерно в 1250 раз выше. Именно поэтому размещение материала с низкой теплопроводностью между металлическими частями способно значительно уменьшить тепловой поток.
В реальном строительном узле расчет сложнее. Через вставку могут проходить анкеры и болты, а рядом могут находиться другие металлические элементы. Поэтому оценивать необходимо не только материал термовставки, но и конструкцию соединения в целом.
Где применяются термовставки
Термовставки востребованы прежде всего в местах, где металл пересекает границу между теплой и холодной зонами здания. Конструкция элемента при этом может значительно различаться.
Наиболее распространенные области применения:
- алюминиевые оконные, дверные и фасадные профили;
- кронштейны и другие элементы фасадных подсистем;
- металлические рамы и каркасы;
- кровельные и фасадные узлы;
- балконные и другие консольные конструкции;
- места крепления наружных металлических элементов.
В простом соединении это может быть плоская прокладка. В алюминиевом профиле применяется специальный полимерный элемент. В нагруженных конструкциях используются более сложные решения, которые одновременно ограничивают передачу тепла и обеспечивают передачу механических усилий.
Материалы для термовставок
Материал выбирают не только по минимальной теплопроводности. Важны также прочность, жесткость, влагостойкость, температурная стабильность и способность сохранять размеры под длительной нагрузкой.
| Материал | Ориентировочная теплопроводность, Вт/(м·К) | Особенности |
|---|---|---|
| Минеральная теплоизоляция | 0,035-0,045 | Низкая теплопроводность, но подходит не для всех нагруженных узлов |
| Жесткие полимерные теплоизоляторы | около 0,02-0,05 | Низкая теплопроводность и небольшой вес |
| Полиамид | около 0,2-0,4 | Часто применяется в профильных системах |
| Композитные материалы | около 0,2-0,5 | Сочетают теплоизоляционные и механические свойства |
| Конструкционная сталь | около 45-60 | Высокая теплопроводность |
| Алюминиевые сплавы | обычно более 100 | Очень высокая теплопроводность |
Значения являются ориентировочными и зависят от конкретного состава материала. Например, мягкий утеплитель может отлично ограничивать теплопередачу, но сильно деформироваться под металлическим кронштейном. Для нагруженного соединения требуется материал, способный выдерживать расчетное давление.
Термовставка и мостик холода
Мостиком холода называют участок конструкции, через который тепло передается интенсивнее, чем через соседние области. Причиной часто становится металлический элемент, пересекающий теплоизоляционный слой.
Термовставка уменьшает влияние такого участка, однако не всегда полностью устраняет мостик холода. Например, если между металлическим фасадным кронштейном и стеной расположить изоляционную прокладку, прямой контакт металла с основанием уменьшится. При этом металлический анкер продолжит проходить через прокладку и проводить часть тепла.
Особенно важно учитывать количество повторяющихся соединений. Один небольшой кронштейн оказывает ограниченное влияние, но на фасаде могут находиться сотни одинаковых элементов. Поэтому фактические характеристики конструкции зависят не только от толщины основного утеплителя, но и от количества теплопроводных включений.
Термовставка в алюминиевом профиле
Алюминиевые оконные, дверные и фасадные системы являются одним из наиболее характерных примеров применения термовставок. Из-за высокой теплопроводности алюминия непрерывный металлический профиль интенсивно передает тепло между наружной и внутренней сторонами.
В теплых системах профиль разделяют на наружную и внутреннюю алюминиевые части. Между ними располагают специальный материал с меньшей теплопроводностью. Часто для этого используются полиамидные профили, в том числе усиленные стекловолокном.
В результате алюминиевые части обеспечивают необходимую геометрию и прочность, а полимерная вставка ограничивает теплопередачу. При этом ширина терморазрыва является только одним из параметров системы. На итоговые характеристики также влияют геометрия профиля, устройство камер, уплотнения и характеристики стеклопакета или другого заполнения.
Термовставки в фасадных конструкциях
В навесных фасадах металлические кронштейны крепятся к несущей стене и проходят через теплоизоляционный слой. Такие элементы становятся локальными мостиками холода.
Между основанием кронштейна и стеной может устанавливаться теплоизоляционная прокладка. Она уменьшает прямой контакт металла с основанием. Эффективность зависит от материала и толщины вставки, размеров кронштейна, типа анкера и количества креплений.
Полностью исключить теплопередачу таким способом обычно невозможно, поскольку металлический крепеж остается частью соединения. Однако снижение площади прямого контакта позволяет уменьшить интенсивность теплового потока.
При проектировании также имеет значение количество кронштейнов. Чем больше металлических элементов пересекает теплоизоляцию, тем сильнее их суммарное влияние на характеристики фасада.
Толщина термовставки
При одинаковом материале увеличение толщины повышает тепловое сопротивление. Например, при λ = 0,04 Вт/(м·К) слой толщиной 10 мм имеет сопротивление:
R = 0,01 / 0,04 = 0,25 м²·К/Вт.
При толщине 20 мм показатель составит 0,5 м²·К/Вт, а при 40 мм достигнет 1,0 м²·К/Вт. В простом однородном слое удвоение толщины приводит к удвоению теплового сопротивления.
Однако принцип «чем толще, тем лучше» нельзя применять без учета конструкции. Увеличение толщины прокладки способно изменить работу болтового соединения, увеличить деформацию или снизить жесткость узла. Поэтому размер термовставки выбирают с учетом одновременно теплотехнических и механических требований.
Термовставка и конденсат
Мостик холода способен снижать температуру внутренней поверхности конструкции. Если она опускается ниже точки росы, содержащаяся в воздухе влага может конденсироваться на поверхности.
Например, при температуре воздуха +20 °C и относительной влажности 50% точка росы составляет примерно +9 °C. При влажности 60% она повышается примерно до +12 °C. Следовательно, чем выше влажность помещения, тем выше должна оставаться температура поверхности для предотвращения конденсации.
Термовставка уменьшает интенсивность теплопередачи и помогает повысить температуру проблемного участка. Однако результат зависит от всего узла, наружной и внутренней температуры, влажности и характеристик окружающих материалов.
Чем термовставка отличается от утеплителя
Обычный утеплитель формирует относительно непрерывный теплоизоляционный слой большой площади в стене, кровле или фасаде. Термовставка работает локально, непосредственно внутри определенного соединения.
Кроме того, термовставка нередко испытывает механические нагрузки. Поэтому материалу может потребоваться не только низкая теплопроводность, но и высокая прочность при сжатии, небольшая деформативность и стабильность размеров.
По этой причине любой эффективный утеплитель нельзя автоматически использовать в качестве термовставки. Материал должен соответствовать условиям работы конкретного узла.
Как выбрать термовставку
Сначала определяют источник повышенной теплопередачи и назначение соединения. Затем учитывают характеристики самого изоляционного элемента и всех металлических деталей, которые проходят через него.
При подборе учитывают:
- коэффициент теплопроводности и толщину;
- прочность и допустимую деформацию;
- влагостойкость и рабочую температуру;
- размеры и площадь контакта;
- количество металлического крепежа;
- механические нагрузки на соединение.
Для сложных конструкций характеристики определяют расчетом всего узла. Это позволяет оценить не только общий тепловой поток, но и минимальную температуру внутренней поверхности.
Практическое значение термовставки
Термовставка является сравнительно небольшим элементом, но может заметно влиять на теплотехнические характеристики строительного узла. Особенно это важно при использовании стали и алюминия, теплопроводность которых во много раз выше, чем у теплоизоляционных материалов.
Правильно подобранная вставка уменьшает влияние мостика холода, ограничивает локальные теплопотери и способствует повышению температуры внутренней поверхности. При этом эффективность зависит от материала, толщины, геометрии соединения и количества металлических связей.
Поэтому термовставку следует рассматривать не как универсальную прокладку, а как часть конкретного конструктивного решения. Она должна одновременно обеспечивать необходимое снижение теплопередачи и сохранять требуемую надежность соединения.
