Шаг профилирования представляет собой расстояние между одинаковыми повторяющимися элементами профиля на металлическом листе. В зависимости от типа профилированного изделия этот параметр измеряется между вершинами соседних волн, центрами трапеций, ребрами жесткости или другими регулярно повторяющимися элементами геометрии профиля. Шаг профилирования является одной из основных характеристик профилированного металла и оказывает непосредственное влияние на жесткость изделия, его несущую способность, внешний вид, расход металла и область применения.
В современном строительстве профилированный металл используется для изготовления кровельных покрытий, фасадных систем, несущих настилов, заборов, облицовочных панелей и различных инженерных конструкций. Независимо от назначения материала его эксплуатационные характеристики во многом определяются геометрией профиля. При этом шаг профилирования относится к числу ключевых параметров, формирующих поведение изделия под нагрузкой.
На первый взгляд расстояние между соседними волнами может показаться второстепенной характеристикой по сравнению с толщиной металла или высотой профиля. Однако именно сочетание шага профилирования и высоты трапеции определяет пространственную жесткость листа. Два профиля одинаковой высоты могут существенно отличаться по прочности и устойчивости в зав
исимости от расстояния между ребрами жесткости.
Для производителей шаг профилирования является важным технологическим параметром, который закладывается еще на этапе проектирования профиля. От него зависит конструкция прокатных валков, скорость производства и расход металла. Для проектировщиков данный показатель используется при оценке несущей способности и выборе материала для конкретных условий эксплуатации.
Современные технологии профилирования позволяют создавать изделия с различным шагом волн и трапеций, что дает возможность оптимизировать характеристики продукции под определенные строительные задачи.
Что такое шаг профилирования с точки зрения геометрии профиля
Любой профилированный лист представляет собой систему повторяющихся элементов, расположенных по всей ширине изделия. Это могут быть трапециевидные волны, синусоидальные гофры, ребра жесткости или комбинированные профили сложной формы.
Шаг профилирования показывает расстояние между двумя соседними одинаковыми элементами профиля. Чаще всего измерение выполняется от центра одной волны до центра следующей либо от вершины одной трапеции до вершины другой.
Например, если расстояние между соседними вершинами профиля составляет 150 мм, говорят, что шаг профилирования равен 150 мм. Этот размер сохраняется по всей ширине листа и формирует регулярную структуру профиля.
Именно благодаря повторяемости геометрии обеспечивается равномерное распределение нагрузок по всей площади изделия. Нарушение постоянства шага приводит к неравномерной работе конструкции и снижению качества продукции.
Поэтому современные линии профилирования оснащаются высокоточными системами контроля, позволяющими поддерживать стабильные размеры профиля на всей длине листа.
Зачем нужен шаг профилирования
Главная задача профилирования заключается в увеличении жесткости металлического листа без существенного увеличения его массы. Шаг профилирования играет в этом процессе одну из ключевых ролей.
Если расстояние между ребрами жесткости слишком большое, отдельные участки металла начинают работать менее эффективно и становятся более подверженными деформациям. Если же шаг слишком маленький, увеличивается сложность производства и возрастает расход металла на формирование профиля.
Поэтому при разработке профилированных изделий инженеры стремятся найти оптимальный баланс между высотой профиля и шагом его элементов.
Правильно подобранный шаг позволяет:
- повысить жесткость конструкции;
- улучшить распределение нагрузок;
- увеличить устойчивость к местным деформациям;
- оптимизировать расход металла;
- улучшить внешний вид изделия;
- повысить технологичность производства.
Именно поэтому шаг профилирования относится к числу основных расчетных характеристик профиля наряду с высотой трапеции и толщиной металла.
Влияние шага профилирования на жесткость листа
Одним из наиболее важных факторов является влияние шага профилирования на жесткость конструкции. При уменьшении расстояния между волнами количество ребер жесткости на единицу ширины увеличивается, что положительно сказывается на устойчивости листа к деформациям.
Например, профиль с шагом 100 мм будет иметь большее количество усиливающих элементов по сравнению с профилем аналогичной высоты, но с шагом 200 мм. В результате нагрузка распределяется более равномерно, а локальные деформации становятся менее вероятными.
Однако зависимость не является линейной. Чрезмерное уменьшение шага может привести к снижению эффективности отдельных элементов профиля и усложнению производственного процесса.
На практике максимальный эффект достигается при рациональном сочетании высоты трапеции и шага профилирования. Именно поэтому различные типы профнастила имеют собственные оптимальные геометрические параметры.
Для несущих профилей шаг обычно выбирается таким образом, чтобы обеспечить максимальное сопротивление изгибу при минимальном расходе металла.
Связь шага профилирования и несущей способности
Несущая способность профилированного листа напрямую зависит от его геометрии. Шаг профилирования влияет на распределение напряжений внутри профиля и определяет эффективность работы отдельных элементов конструкции.
При правильно подобранном шаге нагрузка воспринимается сразу несколькими ребрами жесткости. Это снижает концентрацию напряжений и позволяет профилю выдерживать более значительные воздействия без деформации.
Особенно заметно влияние данного параметра на длинных пролетах. При увеличении расстояния между опорами нагрузка на профиль возрастает, и качество распределения усилий становится критически важным.
Инженерные расчеты показывают, что изменение шага профилирования даже на несколько десятков миллиметров способно существенно повлиять на несущую способность изделия.
Поэтому при проектировании современных профилей большое внимание уделяется оптимизации данного параметра.
Шаг профилирования и расход металла
Помимо механических характеристик шаг профилирования оказывает влияние на расход сырья. Чем чаще располагаются элементы профиля, тем больше металла расходуется на формирование волн и ребер жесткости.
При профилировании плоский лист подвергается пластической деформации и приобретает пространственную форму. В результате фактическая длина металла внутри профиля оказывается больше его проекции на плоскость.
Уменьшение шага профилирования приводит к увеличению количества изгибов и может повышать расход металла на единицу полезной площади изделия.
По этой причине производители стремятся найти компромисс между прочностью профиля и экономичностью производства. Оптимальный шаг должен обеспечивать необходимые эксплуатационные характеристики без чрезмерного увеличения материалоемкости.
Именно такой подход позволяет создавать конкурентоспособную продукцию с высокой эффективностью использования металла.

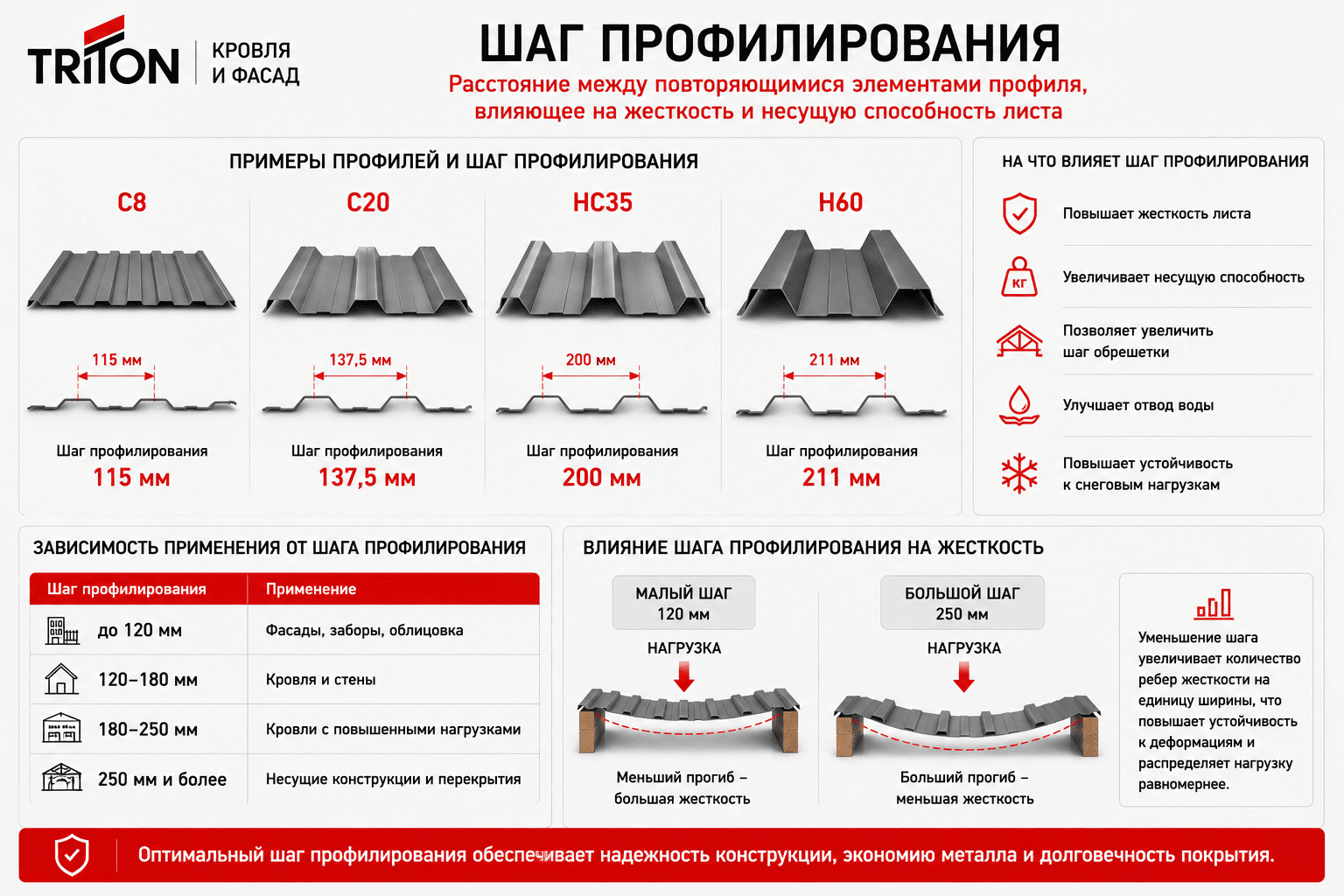

Типовые значения шага профилирования
Конкретные значения шага зависят от типа профиля и его назначения. Для различных строительных материалов используются разные геометрические решения.
| Тип профиля | Типичный шаг профилирования, мм | Основное назначение |
|---|---|---|
| Волновой профнастил | 70-115 | Заборы, облицовка |
| Профнастил С8 | 115-120 | Стеновые конструкции |
| Профнастил С20 | 130-140 | Стены и кровли |
| Профнастил НС35 | 180-210 | Универсальное применение |
| Профнастил Н60 | 200-250 | Несущие кровли |
| Металлочерепица | 180-350 | Скатные кровли |
Приведенные значения являются ориентировочными и могут отличаться у разных производителей.
При разработке профилей учитываются требования по прочности, жесткости, внешнему виду и технологичности изготовления.
Шаг профилирования в металлочерепице
Для металлочерепицы данный параметр имеет особое значение. Помимо несущей функции он формирует внешний вид кровельного покрытия и определяет визуальное сходство материала с натуральной черепицей.
В металлочерепице различают поперечный и продольный шаг профилирования. Продольный шаг определяет расстояние между волнами по ширине листа, а поперечный характеризует расстояние между рядами штамповки по длине изделия.
Наиболее распространенный поперечный шаг составляет 350 мм. Именно такой размер используется большинством производителей для создания классического рисунка кровельного покрытия.
От величины шага зависит не только внешний вид, но и удобство монтажа, поскольку крепеж обычно устанавливается в строго определенных точках профиля.
Поэтому шаг профилирования в металлочерепице одновременно выполняет конструктивную и декоративную функцию.
Влияние шага профилирования на водоотвод
Геометрия профиля оказывает заметное влияние на движение воды по поверхности кровли. Шаг профилирования определяет количество водоотводящих каналов и их пропускную способность.
При небольшом шаге количество каналов увеличивается, однако каждый из них имеет ограниченное сечение. При большом шаге каналов становится меньше, но возрастает их вместимость.
Оптимальная конфигурация зависит от высоты профиля, угла наклона кровли и интенсивности осадков. Производители учитывают эти факторы при разработке новых типов профилей.
Для кровельных материалов особенно важно обеспечить быстрый отвод воды и исключить вероятность ее накопления на поверхности покрытия.
Поэтому шаг профилирования рассматривается не только как механическая характеристика, но и как элемент системы водоотведения.
Технология формирования шага профилирования
На производстве шаг профилирования задается конструкцией валков профилирующей линии. Каждый комплект валков рассчитан на выпуск определенного типа профиля с фиксированной геометрией.
Во время прохождения листа через систему валков металл постепенно приобретает требуемую форму. Расстояние между формирующими элементами оборудования определяет итоговый шаг профиля.
Современные автоматизированные линии обеспечивают высокую точность изготовления. Допустимые отклонения обычно составляют всего несколько миллиметров на всю ширину изделия.
Контроль шага профилирования является обязательной частью производственного процесса, поскольку даже небольшие отклонения способны ухудшить совместимость листов при монтаже.
Благодаря высокой точности оборудования современные профилированные материалы обладают стабильной геометрией и предсказуемыми эксплуатационными характеристиками.
Значение шага профилирования в современном строительстве
Шаг профилирования является одной из ключевых геометрических характеристик профилированного листа и определяет расстояние между повторяющимися элементами профиля. От данного параметра зависят жесткость, несущая способность, устойчивость к деформациям, эффективность водоотвода и внешний вид изделия.
В сочетании с высотой трапеции и толщиной металла шаг профилирования формирует основные эксплуатационные характеристики материала. Именно поэтому он учитывается при проектировании кровельных, фасадных и несущих конструкций, а также при разработке новых типов профилированной продукции.
Правильно подобранный шаг позволяет обеспечить оптимальный баланс между прочностью, экономичностью и долговечностью конструкции. Благодаря этому параметру современные профилированные материалы способны эффективно работать в самых разных условиях эксплуатации и сохранять свои характеристики на протяжении десятилетий.
