Самосверлящий винт представляет собой крепежный элемент, который при монтаже одновременно формирует отверстие в основании и нарезает или формирует в нем резьбу. Главная особенность такого крепежа заключается в наконечнике, выполненном в форме сверла. Благодаря ему во многих случаях не требуется предварительно сверлить отдельное отверстие, что сокращает количество операций при соединении металлических листов, профилей и других элементов.
Самосверлящие винты широко применяются при монтаже кровельных и фасадных конструкций, профнастила, металлочерепицы, металлических подконструкций и тонкостенных профилей. При этом возможность просверлить металл зависит от диаметра винта, формы и длины сверлящей части, материала крепежа и толщины основания. Поэтому внешне похожие винты могут быть рассчитаны на совершенно разные условия работы.

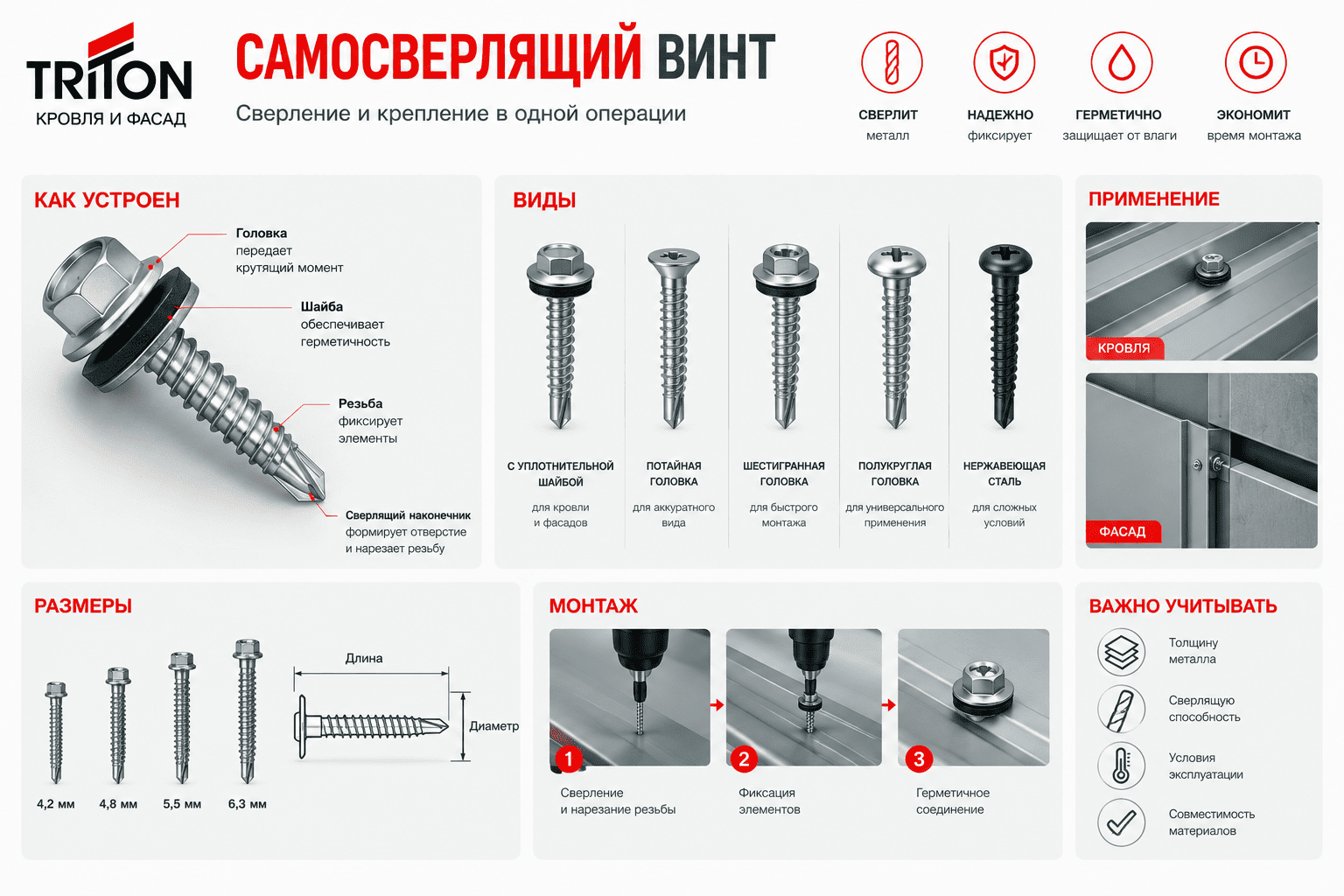

Как устроен самосверлящий винт
Конструкция включает головку, стержень с резьбой и сверлящий наконечник. Головка предназначена для передачи крутящего момента от инструмента. В строительных винтах часто используется шестигранная головка, которую удобно затягивать шуруповертом или гайковертом с соответствующей насадкой.
Резьбовая часть фиксирует соединяемые элементы после прохождения сверлящего наконечника через металл. Геометрия резьбы подбирается с учетом материала основания. Для тонкого листа и более массивного металлического профиля могут применяться винты с разными характеристиками.
Сверлящий наконечник выполняет функцию небольшого сверла. Сначала его режущие кромки удаляют металл и формируют отверстие, после чего в работу вступает резьбовая часть. Таким образом, сверление и окончательное закрепление происходят в рамках одной монтажной операции.
При креплении кровельных и фасадных листов винт дополнительно может комплектоваться металлической шайбой с эластичным уплотнителем. Такой узел не только распределяет давление головки, но и ограничивает проникновение воды через место крепления.
Чем самосверлящий винт отличается от других винтов
Самосверлящий крепеж часто смешивают с самонарезающими винтами. Эти понятия связаны, но описывают разные свойства. Самонарезающий винт способен сформировать резьбу в подготовленном отверстии или материале, тогда как самосверляющий дополнительно имеет наконечник, предназначенный для формирования самого отверстия.
| Характеристика | Самосверлящий винт | Обычный самонарезающий винт |
|---|---|---|
| Сверлящий наконечник | Есть | Обычно отсутствует |
| Предварительное отверстие | Во многих случаях не требуется | Может потребоваться |
| Основное применение | Металлические листы и профили | Металл, дерево, пластик и другие материалы в зависимости от типа |
| Количество операций | Сверление и крепление совмещены | Сверление может выполняться отдельно |
| Ограничение по металлу | Зависит от сверлящей способности наконечника | Зависит от подготовленного отверстия и конструкции винта |
Наличие сверла не означает, что винт способен проходить через металл любой толщины. У каждого изделия существует рабочий диапазон. Например, крепеж для соединения двух тонких листов и винт для фиксации панели к толстостенному металлическому профилю могут иметь одинаковый принцип действия, но заметно отличаться длиной сверлящей части.
Размеры и сверлящая способность
Основными геометрическими параметрами являются диаметр, общая длина, длина резьбы и размеры сверлящего наконечника. В строительстве распространены изделия диаметром около 4,2, 4,8, 5,5 и 6,3 мм, хотя производятся и другие размеры.
Диаметр влияет на площадь поперечного сечения крепежа. Ее можно приблизительно оценить по формуле:
A = πd² / 4.
Для условного диаметра 4,8 мм:
A = 3,14 × 4,8² / 4 ≈ 18,1 мм².
Для диаметра 5,5 мм:
A = 3,14 × 5,5² / 4 ≈ 23,7 мм².
Разница составляет около 31%. Однако это не означает такое же увеличение допустимой нагрузки. Реальная несущая способность определяется материалом винта, геометрией резьбы, толщиной основания и характером нагрузки.
Особенно важно учитывать сверлящую способность. Если суммарная толщина металла превышает возможности наконечника, винт может перегреваться, затупляться или не сформировать качественное отверстие. Поэтому подбирать крепеж только по его общей длине неправильно.
Нагрузки и глубина закрепления
После монтажа винт работает уже как обычный механический крепеж. На него могут действовать усилия на срез и вырыв. При креплении фасадного или кровельного листа особенно важна способность соединения сопротивляться отрывающему воздействию ветра.
Предположим, что на лист площадью 1,2 м² действует условная ветровая нагрузка 0,8 кПа. Суммарная сила составит:
0,8 × 1,2 = 0,96 кН.
Это приблизительно 98 кгс. Если лист закреплен восемью винтами, простое равномерное распределение дает:
0,96 / 8 = 0,12 кН
на одну точку крепления.
Фактические усилия распределяются сложнее, поэтому такой расчет показывает только порядок величины. На краях листа, в угловых зонах и при деформации облицовки отдельные крепления могут воспринимать повышенную нагрузку.
Большое значение имеет толщина металла, в котором удерживается резьба. Чем тоньше основание, тем меньше материала участвует в работе резьбового соединения. В определенных условиях ограничивающим фактором становится не прочность винта, а вырыв резьбы из металлического профиля.
Самосверлящие винты для кровли и фасада
Для крепления профнастила, металлочерепицы и некоторых фасадных материалов применяются винты с уплотнительной шайбой. Обычно она состоит из металлической части и эластичного уплотнителя. При затягивании шайба прижимается к поверхности и герметизирует отверстие.
Качество такого соединения сильно зависит от правильного усилия затяжки. Недостаточное усилие не обеспечивает необходимого прижатия уплотнителя. Чрезмерное затягивание может сильно деформировать шайбу, повредить уплотнение или сам металлический лист.
Винт желательно устанавливать перпендикулярно поверхности. При заметном наклоне шайба прижимается неравномерно, из-за чего герметичность соединения может ухудшиться.
Для наружного применения важна и коррозионная стойкость. Крепеж постоянно подвергается воздействию влаги и перепадов температуры, поэтому применяются соответствующие защитные покрытия или коррозионностойкие материалы.
Как правильно подобрать винт
Подбор начинается не с длины, а с материалов, которые необходимо соединить. Следует определить толщину наружного листа, характеристики несущего металлического элемента и суммарную толщину пакета, через который должен пройти сверлящий наконечник.
Основными параметрами выбора являются:
- диаметр и длина винта;
- допустимая толщина просверливаемого металла;
- длина сверлящего наконечника;
- тип и шаг резьбы;
- материал несущего основания;
- наличие и размер уплотнительной шайбы;
- коррозионная стойкость крепежа.
Общая длина должна обеспечивать прохождение соединяемых материалов и достаточную работу резьбы в основании. При этом чрезмерно длинный винт не становится автоматически надежнее и может быть неудобен или конструктивно неприемлем.
Для соединения металл с металлом особенно важно проверить именно заявленную сверлящую способность конкретного крепежа. Внешний размер сверла позволяет лишь приблизительно оценить назначение изделия, но не заменяет технических характеристик.
Скорость вращения и качество монтажа
При установке сверлящий наконечник работает практически так же, как небольшое сверло. Поэтому результат зависит от частоты вращения, давления на инструмент и устойчивости винта в начале сверления.
Если инструмент расположен под углом, наконечник может сместиться относительно требуемой точки. После формирования отверстия исправить положение уже сложно. Особенно заметна такая ошибка на открытых кровельных и фасадных поверхностях, где требуется ровная сетка креплений.
Чрезмерно высокая скорость также не всегда полезна. При неудачном режиме сверлящая часть может сильно нагреваться, что ускоряет ее износ. Конкретный режим зависит от диаметра крепежа, толщины и прочности металла, поэтому при монтаже ориентируются на характеристики выбранного изделия и инструмента.
После прохождения металла важно своевременно завершить затяжку. Продолжительное вращение уже установленного винта может повредить сформированную резьбу в тонком основании и снизить сопротивление вырыву.
Типичные ошибки при использовании
Одна из наиболее распространенных ошибок заключается в применении винта с недостаточной сверлящей способностью. Крепеж пытаются установить в металл толще предусмотренного диапазона, увеличивая давление и время работы инструмента. В результате наконечник перегревается, а качество отверстия ухудшается.
Другая проблема связана с чрезмерной затяжкой. Для тонколистового основания это особенно опасно, поскольку резьба может сорваться непосредственно в профиле. Внешне винт при этом остается на месте, но соединение уже не обладает требуемой несущей способностью.
Для кровельного крепежа важны состояние шайбы и положение винта. Наклонная установка, поврежденный уплотнитель или неправильное прижатие увеличивают вероятность проникновения влаги через отверстие.
Не следует также считать самосверлящий винт полностью универсальным крепежом. Его преимущества проявляются только при соответствии наконечника толщине металла, резьбы основанию, а длины конструкции соединяемому пакету.
Правильно подобранный самосверлящий винт позволяет объединить сверление и крепление в одну операцию, существенно ускоряя монтаж металлических конструкций. При этом надежность соединения определяется не только размером винта, но и его сверлящей способностью, глубиной работы резьбы, материалом основания, защитой от коррозии и качеством установки.
