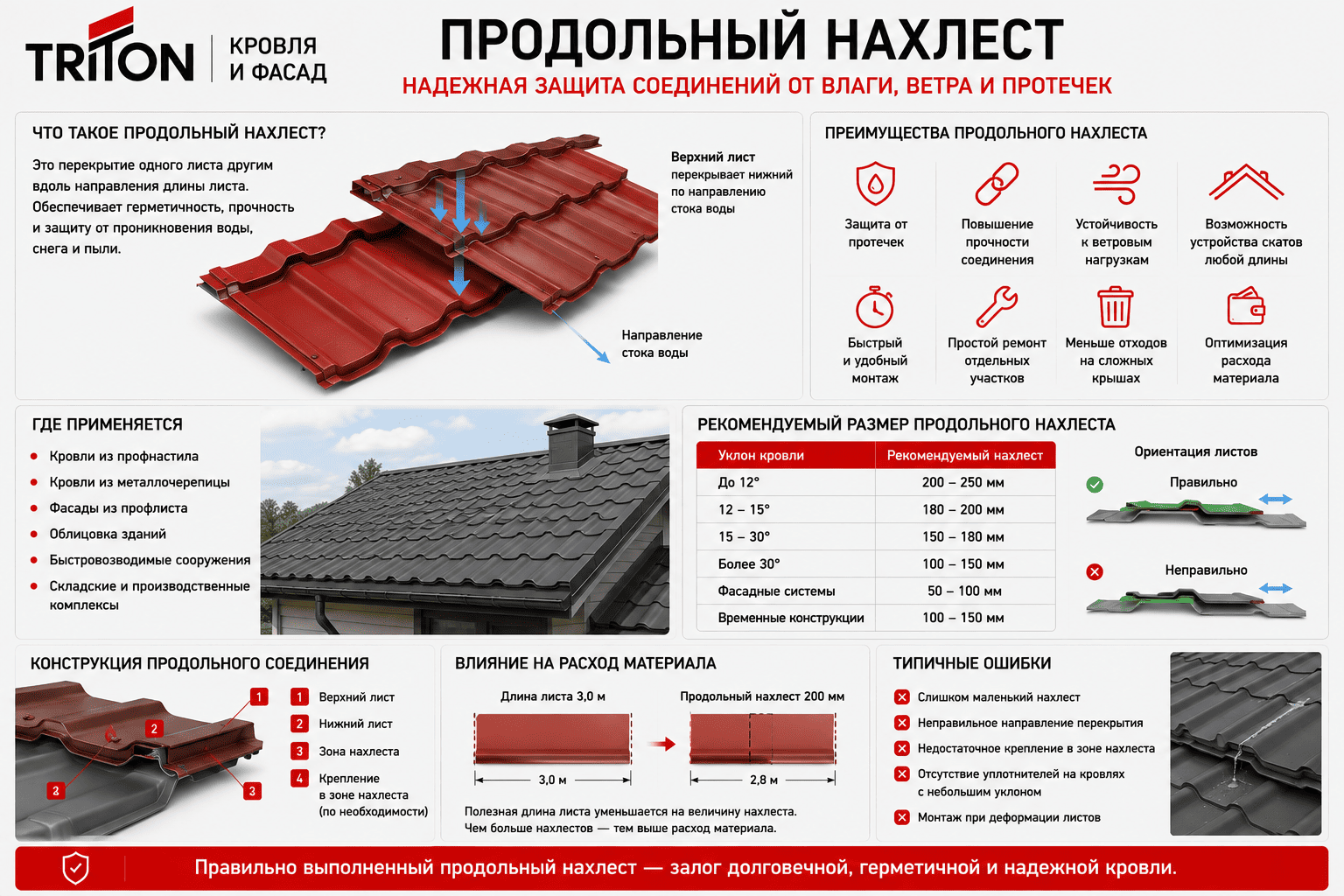

Продольный нахлест представляет собой перекрытие одного листового элемента другим вдоль направления его длины с целью обеспечения герметичности, прочности и надежности строительного покрытия. Данный способ соединения широко применяется при монтаже кровельных материалов, фасадных облицовок, стеновых ограждений и различных конструкций из профилированного металла. В отличие от бокового нахлеста, который формируется по ширине листов, продольный нахлест располагается по линии стыка верхнего и нижнего листа и обеспечивает защиту соединения от проникновения воды, пыли, снега и воздушных потоков.

Необходимость применения продольного нахлеста обусловлена ограниченной длиной листовых материалов и особенностями монтажа кровельных систем. На практике далеко не всегда возможно использовать листы, полностью перекрывающие скат от карниза до конька. На крупных объектах длина скатов может превышать 8-12 метров, что создает сложности при транспортировке, подъеме и монтаже длинномерных изделий. В таких случаях покрытие собирается из нескольких листов, соединяемых между собой по длине посредством продольных нахлестов.

Правильно выполненный продольный нахлест позволяет создать практически герметичное покрытие даже при интенсивных атмосферных осадках и сильных ветровых нагрузках. При этом размеры нахлеста определяются типом материала, углом наклона кровли, климатическими условиями и требованиями производителя. Ошибки при выборе величины перекрытия способны привести к протечкам, ускоренному износу покрытия и снижению долговечности всей конструкции.

Современные технологии производства профилированных материалов предусматривают специальные элементы профиля, способствующие эффективной работе продольных соединений. Благодаря этому удается обеспечить надежную защиту кровли даже при эксплуатации в сложных погодных условиях.

Назначение продольного нахлеста

Основная задача продольного нахлеста заключается в предотвращении проникновения воды через стык между листами. Атмосферные осадки движутся по поверхности кровли сверху вниз под действием силы тяжести. Если листы соединены без перекрытия, вода будет беспрепятственно проникать внутрь конструкции через зазор между элементами покрытия.

При устройстве продольного нахлеста верхний лист перекрывает нижний по направлению стока воды. В результате осадки свободно проходят по поверхности кровли, не попадая в подкровельное пространство. Такой принцип используется практически во всех листовых кровельных материалах независимо от их конструкции.

Помимо защиты от влаги продольный нахлест выполняет и другие важные функции. Он способствует равномерному распределению нагрузок между соседними элементами покрытия, повышает устойчивость конструкции к ветровому воздействию и снижает вероятность вибраций отдельных листов. Кроме того, правильно сформированное соединение позволяет компенсировать небольшие монтажные отклонения и температурные деформации материала.

Для современных кровельных систем продольный нахлест является обязательным конструктивным элементом, без которого невозможно обеспечить требуемую надежность покрытия.

Где применяется продольный нахлест

Продольные нахлесты используются во многих строительных конструкциях, где применяются листовые материалы. Наиболее распространенной областью применения являются скатные кровли из профнастила, металлочерепицы и фальцевых панелей.

Также продольные соединения широко используются при устройстве фасадных облицовок, особенно на объектах большой высоты. В этом случае нахлесты обеспечивают защиту подсистемы от атмосферной влаги и повышают устойчивость облицовки к ветровым нагрузкам.

Наиболее часто продольный нахлест применяется в следующих конструкциях:

кровли из профнастила;
кровли из металлочерепицы;
фасады из профилированного листа;
облицовка промышленных зданий;
быстровозводимые металлические сооружения;
временные строительные конструкции;
складские и производственные комплексы.

Каждая из перечисленных систем имеет собственные требования к величине перекрытия и технологии монтажа.

Как определяется размер продольного нахлеста

Размер продольного нахлеста зависит от нескольких факторов. Наиболее важными являются угол наклона кровли, тип профиля и климатические условия эксплуатации.

Чем меньше уклон кровли, тем больше должна быть длина перекрытия. На пологих скатах вода движется медленнее и существует повышенный риск ее затекания под покрытие под действием ветра или капиллярных сил. Для компенсации этого эффекта длина нахлеста увеличивается.

На крутых кровлях требования к перекрытию менее жесткие, поскольку вода быстро удаляется с поверхности покрытия и вероятность проникновения влаги через стык существенно снижается.

Также большое значение имеет высота профиля. Чем выше волна или трапеция листа, тем лучше защищено соединение от попадания воды. Это позволяет уменьшать размеры нахлеста без снижения надежности покрытия.

В некоторых случаях дополнительно используются герметизирующие ленты и уплотнители, позволяющие повысить герметичность соединения при минимальной длине перекрытия.

Влияние продольного нахлеста на герметичность кровли

Герметичность является одной из главных характеристик кровельной системы. Даже небольшое уменьшение величины нахлеста способно существенно повысить риск проникновения влаги в подкровельное пространство.

Особенно опасны ситуации, возникающие во время сильного ветра. Под действием воздушных потоков вода может перемещаться против направления естественного стока и попадать в зоны соединений. Чем больше длина перекрытия, тем сложнее влаге преодолеть этот путь.

Дополнительную опасность представляют капиллярные явления. В узких зазорах между листами вода способна перемещаться вверх вопреки силе тяжести. Именно поэтому для современных профилей часто используются специальные капиллярные канавки и желоба, препятствующие распространению влаги по стыкам.

Правильно рассчитанный продольный нахлест обеспечивает надежную защиту кровли даже при экстремальных погодных условиях и значительно увеличивает срок службы всей конструкции.

Влияние нахлеста на расход материала

Одним из недостатков продольных соединений является увеличение расхода материалов. Каждая зона перекрытия уменьшает полезную площадь покрытия и требует использования дополнительного металла.

Например, если длина листа составляет 3 метра, а продольный нахлест равен 200 мм, фактическая рабочая длина листа уменьшается до 2,8 метра. При большом количестве стыков суммарные потери площади могут быть весьма значительными.

На объектах с длинными скатами применение более длинных листов позволяет сократить количество продольных нахлестов и уменьшить расход материала. Однако такое решение усложняет транспортировку и монтаж.

Поэтому выбор длины листов всегда представляет собой компромисс между удобством монтажа, стоимостью транспортировки и эффективностью использования материала.

Продольный нахлест и ветровые нагрузки

Ветровое воздействие оказывает существенное влияние на работу продольных соединений. Подъемные силы способны создавать разрежение в зоне стыков и увеличивать вероятность проникновения влаги под покрытие.

Кроме того, сильные порывы ветра вызывают вибрации листов, которые передаются через нахлесты на соседние элементы конструкции. Если соединение выполнено неправильно или имеет недостаточную длину, это может привести к ослаблению крепежа и постепенному разрушению покрытия.

Поэтому в районах с повышенными ветровыми нагрузками проектировщики часто предусматривают увеличение размеров продольного нахлеста или использование дополнительных герметизирующих материалов.

Такой подход позволяет повысить надежность кровельной системы и обеспечить ее устойчивость к неблагоприятным погодным воздействиям.

Особенности монтажа продольных нахлестов

Качество продольного соединения во многом зависит от соблюдения технологии монтажа. Даже правильно рассчитанная длина нахлеста не гарантирует герметичности покрытия при наличии монтажных ошибок.

Особое внимание уделяется ориентации листов относительно направления стока воды. Верхний элемент всегда должен перекрывать нижний таким образом, чтобы осадки свободно стекали по поверхности покрытия.

Также важно обеспечить плотное прилегание листов друг к другу. Наличие зазоров снижает эффективность соединения и повышает риск проникновения влаги.

Во многих случаях дополнительно используются саморезы в зоне нахлеста, герметизирующие ленты или специальные уплотнители. Такие решения особенно актуальны для кровель с небольшими уклонами и объектов, эксплуатируемых в сложных климатических условиях.

Типичные ошибки при устройстве продольных нахлестов

Наиболее распространенной ошибкой является уменьшение длины нахлеста для экономии материала. Подобное решение почти всегда приводит к ухудшению герметичности покрытия и увеличивает риск протечек.

Другой частой проблемой становится неправильное направление перекрытия листов. Если верхний лист расположен под нижним относительно направления стока воды, соединение перестает выполнять свою функцию.

Также встречаются ошибки, связанные с недостаточным количеством крепежных элементов, отсутствием уплотнителей и нарушением геометрии профиля при монтаже.

Все эти факторы способны существенно сократить срок службы кровли и привести к дополнительным затратам на ремонт.

Значение продольного нахлеста в современных кровельных системах

Продольный нахлест является важнейшим элементом конструкции листовых кровельных и фасадных покрытий. Он обеспечивает герметичность соединений, способствует равномерному распределению нагрузок и защищает строительные конструкции от воздействия атмосферной влаги. От правильного выбора размеров нахлеста и качества его выполнения напрямую зависят долговечность покрытия, устойчивость к ветровым нагрузкам и надежность всей кровельной системы.

Современные технологии производства профилированных материалов позволяют создавать эффективные системы продольных соединений, способные сохранять герметичность в течение десятилетий эксплуатации. Именно поэтому грамотное проектирование и выполнение продольных нахлестов остается одним из ключевых условий надежности современных строительных конструкций.

Уклон кровли	Рекомендуемый продольный нахлест
До 12°	200-250 мм
12-15°	180-200 мм
15-30°	150-180 мм
Более 30°	100-150 мм
Фасадные системы	50-100 мм
Временные конструкции	100-150 мм
