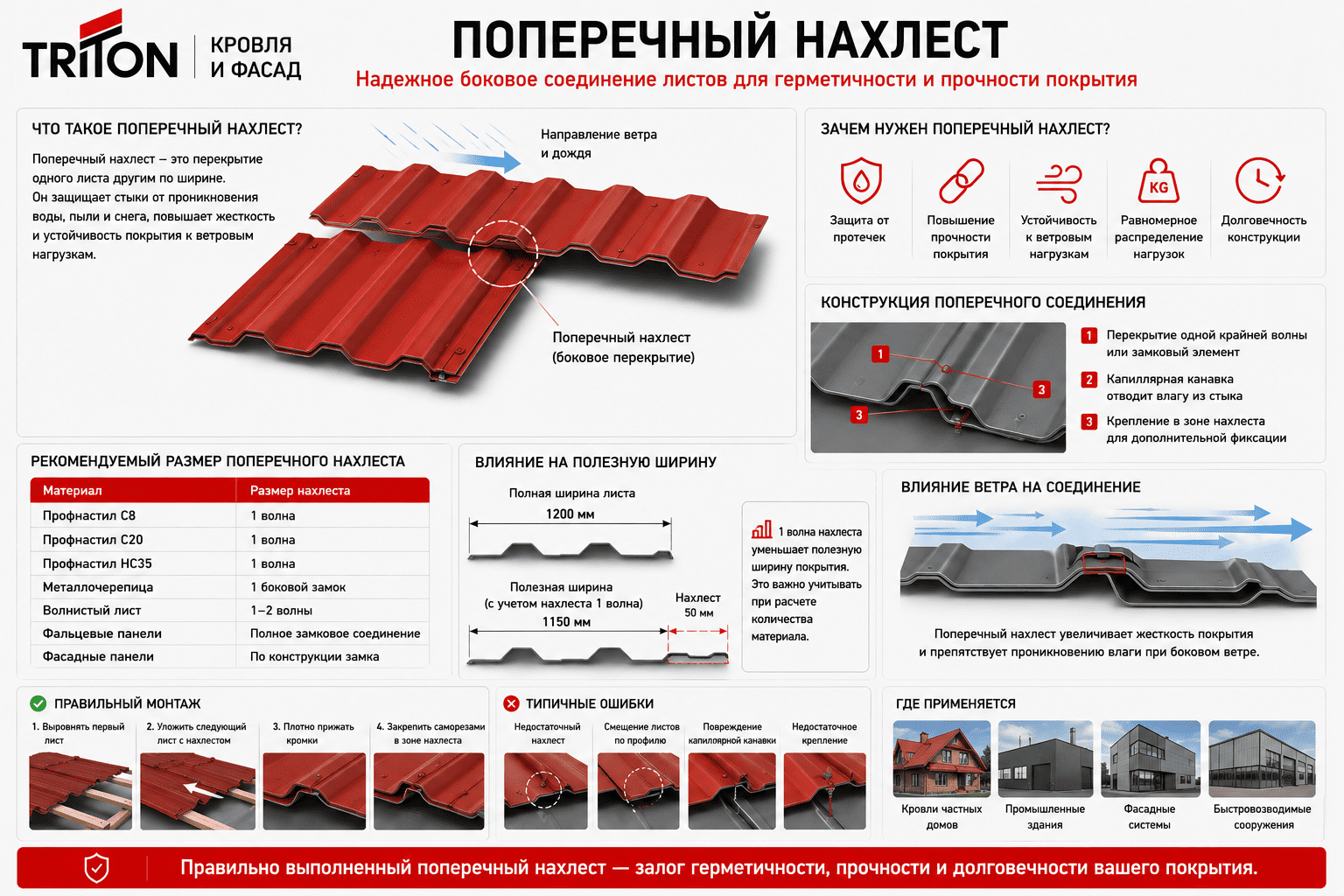

Поперечный нахлест представляет собой способ соединения листовых материалов по их ширине, при котором одна боковая кромка листа перекрывает кромку соседнего элемента. Такое соединение является обязательным конструктивным элементом большинства кровельных и фасадных систем из профнастила, металлочерепицы, волнистых листов, металлических панелей и других профилированных материалов. Основная задача поперечного нахлеста заключается в обеспечении герметичности покрытия, защите конструкции от атмосферных осадков и формировании единой устойчивой поверхности, способной эффективно воспринимать эксплуатационные нагрузки.
Практически любое листовое покрытие состоит из множества отдельных элементов, которые необходимо соединить между собой таким образом, чтобы готовая конструкция работала как единое целое. Если листы установить вплотную друг к другу без перекрытия, в местах стыков неизбежно будут образовываться щели. Через такие зазоры в подкровельное пространство может проникать вода, снег, пыль и холодный воздух. Кроме того, отсутствие нахлеста существенно снижает устойчивость покрытия к ветровым нагрузкам и увеличивает риск деформации отдельных элементов.
Поперечный нахлест решает сразу несколько инженерных задач. Он обеспечивает надежное перекрытие стыков, создает дополнительную жесткость покрытия и способствует равномерному распределению нагрузок между соседними листами. Именно поэтому величина перекрытия является важным расчетным параметром, который учитывается на стадии проектирования и монтажа строительных конструкций.
В современных кровельных и фасадных системах размеры поперечного нахлеста определяются геометрией профиля, климатическими условиями эксплуатации, углом наклона кровли и рекомендациями производителя. Грамотно выполненное соединение позволяет обеспечить срок службы покрытия в течение нескольких десятилетий без потери герметичности и эксплуатационных характеристик.
Назначение поперечного нахлеста в строительных конструкциях
Основная функция поперечного нахлеста заключается в защите стыков между листами от проникновения атмосферной влаги. Осадки редко попадают на поверхность покрытия строго вертикально. Под воздействием ветра дождевые потоки способны перемещаться в горизонтальном направлении и проникать в самые уязвимые участки конструкции. Именно боковые соединения являются одной из наиболее чувствительных зон любой кровли или фасада.
При устройстве поперечного нахлеста край одного листа перекрывает край соседнего элемента. В результате создается барьер, препятствующий попаданию воды в зону соединения. Дополнительную защиту обеспечивают особенности геометрии профиля, включая капиллярные канавки, замковые элементы и ребра жесткости.
Помимо гидроизоляционной функции поперечный нахлест участвует в передаче механических нагрузок между листами. Под воздействием ветра или снега отдельные элементы покрытия работают совместно, что позволяет повысить устойчивость всей конструкции. Благодаря этому уменьшается риск локальных деформаций и повреждений.
Для современных кровельных систем поперечный нахлест является не просто способом соединения листов, а полноценным конструктивным элементом, определяющим надежность покрытия в целом.
Чем поперечный нахлест отличается от продольного
В строительной практике используются два основных типа нахлестов: продольный и поперечный. Несмотря на схожесть принципа соединения, они выполняют разные функции и располагаются в различных направлениях.
Поперечный нахлест формируется по ширине листов. Он соединяет соседние элементы, расположенные рядом друг с другом на одном уровне. Продольный нахлест располагается по длине листов и используется при стыковке элементов по направлению от карниза к коньку.
Различаются и размеры соединений. Поперечный нахлест обычно определяется количеством перекрываемых волн или профилей. В большинстве случаев он составляет одну волну профнастила либо один замковый элемент металлочерепицы. Продольный нахлест измеряется в миллиметрах и может достигать 150-250 мм в зависимости от уклона кровли.
С точки зрения герметичности поперечный нахлест считается более сложным узлом. Именно здесь чаще всего возникают условия для капиллярного проникновения влаги, особенно при сильном боковом ветре. Поэтому современные производители уделяют особое внимание конструкции боковых соединений.
Понимание различий между этими типами нахлестов необходимо для правильного проектирования и монтажа кровельных систем.
Конструкция поперечного нахлеста в профилированных материалах
Современные профилированные листы изначально разрабатываются с учетом необходимости создания надежного бокового соединения. Для этого в конструкции профиля предусматриваются специальные элементы, обеспечивающие плотное прилегание соседних листов.
Наиболее распространенным решением является использование одной крайней волны для перекрытия соседнего листа. После монтажа эта часть профиля оказывается скрытой внутри соединения и не участвует в формировании полезной ширины покрытия.
Многие виды профнастила дополнительно оснащаются капиллярными канавками. Такие элементы представляют собой специальные углубления вдоль кромки листа, предназначенные для отвода влаги из зоны стыка. Даже если вода проникает внутрь соединения под действием ветра, канавка препятствует ее дальнейшему распространению.
В металлочерепице используются более сложные замковые соединения. Благодаря особой геометрии профиля листы плотно фиксируются друг относительно друга и формируют практически герметичный стык.
Эффективность поперечного нахлеста во многом зависит именно от качества исполнения этих конструктивных элементов.
Размеры поперечных нахлестов для различных материалов
Величина бокового перекрытия определяется типом материала и особенностями его профиля. В большинстве случаев размеры нахлеста стандартизированы производителем и указываются в технической документации.
| Материал | Типовой поперечный нахлест |
|---|---|
| Профнастил С8 | 1 волна |
| Профнастил С20 | 1 волна |
| Профнастил НС35 | 1 волна |
| Металлочерепица | 1 боковой замок |
| Волнистый лист | 1-2 волны |
| Фасадные панели | По конструкции замка |
| Фальцевые панели | Полное замковое соединение |
Следует учитывать, что при эксплуатации в районах с сильными ветрами или повышенной влажностью производители могут рекомендовать увеличение перекрытия либо использование дополнительных уплотняющих элементов.
При проектировании всегда необходимо ориентироваться на требования конкретной системы, а не использовать усредненные значения.
Влияние поперечного нахлеста на полезную ширину листа
Одним из важных последствий применения поперечных нахлестов является уменьшение полезной ширины материала. Часть листа, участвующая в перекрытии соседнего элемента, не входит в рабочую площадь покрытия.
Например, профнастил может иметь полную ширину 1200 мм. После монтажа одной волны в нахлест полезная ширина уменьшается до 1150 мм. Именно это значение используется при расчете количества материалов для объекта.
На первый взгляд потеря 50 мм кажется незначительной. Однако на кровле шириной 23 метра потребуется уже не 19, а 20 листов. При больших объемах строительства влияние полезной ширины на расход материалов становится весьма существенным.
Поэтому при составлении смет и спецификаций всегда используется монтажная или полезная ширина листов, а не их полный геометрический размер.
Игнорирование этого фактора является одной из наиболее распространенных ошибок при расчете кровельных материалов.
Роль поперечного нахлеста в обеспечении герметичности
Поперечные соединения являются наиболее уязвимыми зонами кровельных покрытий с точки зрения воздействия бокового дождя и ветра. Именно поэтому к их герметичности предъявляются повышенные требования.
Во время сильных осадков вода может попадать на стыки под различными углами. Если соединение выполнено неправильно или имеет недостаточную плотность прилегания, влага начинает проникать под покрытие.
Для повышения герметичности современные производители используют несколько инженерных решений:
- капиллярные канавки;
- специальные замковые соединения;
- уплотнительные элементы;
- усиленные боковые ребра профиля;
- дополнительные точки крепления в зоне стыка.
Благодаря сочетанию этих технологий удается обеспечить надежную защиту покрытия даже в сложных климатических условиях.
При правильном монтаже качественный поперечный нахлест способен сохранять герметичность на протяжении всего срока эксплуатации кровли.
Влияние ветровых нагрузок на поперечные соединения
Ветровое воздействие является одним из главных факторов, определяющих требования к качеству боковых нахлестов. Под действием воздушных потоков в зоне покрытия возникают как положительные, так и отрицательные давления.
Особенно опасны подъемные силы, возникающие на кромках кровли и в угловых зонах здания. Они способны частично отрывать листы от основания и создавать дополнительные нагрузки на соединения.
Поперечный нахлест в таких условиях выполняет роль дополнительного элемента жесткости. Чем плотнее соединены листы между собой, тем выше устойчивость покрытия к ветровым воздействиям.
Именно поэтому крепежные элементы часто устанавливаются не только в основную часть листа, но и непосредственно в зоне нахлеста. Такой подход позволяет обеспечить совместную работу соседних элементов и повысить надежность конструкции.
Для объектов с повышенными ветровыми нагрузками правильное выполнение поперечных соединений имеет критически важное значение.
Особенности монтажа поперечных нахлестов
Качество соединения во многом определяется соблюдением технологии монтажа. Даже самый современный профиль не сможет обеспечить герметичность при неправильной установке листов.
Перед монтажом необходимо тщательно выровнять первый лист покрытия, поскольку любые отклонения будут накапливаться по мере установки последующих элементов. Особенно важно обеспечить плотное прилегание кромок в зоне нахлеста.
Во время крепления следует избегать деформации профиля. Чрезмерное усилие затяжки саморезов способно нарушить геометрию соединения и ухудшить его герметичность.
На сложных участках кровли дополнительно могут использоваться герметики и уплотнительные ленты. Такие меры позволяют повысить надежность покрытия в местах повышенного риска проникновения влаги.
Соблюдение технологии монтажа зачастую оказывает большее влияние на долговечность соединения, чем сама величина нахлеста.
Типичные ошибки при устройстве поперечных нахлестов
Наиболее распространенной ошибкой является неправильное совмещение профилей соседних листов. Даже небольшое смещение способно привести к образованию зазоров и ухудшению герметичности покрытия.
Другой частой проблемой становится повреждение капиллярных канавок во время монтажа. В результате нарушается работа системы отвода влаги и увеличивается вероятность протечек.
Также встречаются случаи недостаточного количества крепежных элементов в зоне стыка. Под воздействием ветра такие соединения постепенно ослабевают и теряют герметичность.
Нарушение технологии монтажа зачастую становится причиной преждевременного выхода покрытия из строя даже при использовании качественных материалов.
Значение поперечного нахлеста в современных строительных системах
Поперечный нахлест является одним из ключевых элементов листовых кровельных и фасадных покрытий. Он обеспечивает надежное соединение соседних листов по ширине, защищает конструкцию от проникновения влаги, повышает устойчивость к ветровым нагрузкам и способствует совместной работе отдельных элементов покрытия. От качества выполнения поперечных соединений напрямую зависит долговечность кровли, ее герметичность и способность сохранять эксплуатационные характеристики на протяжении десятилетий.
Современные технологии профилирования позволяют создавать эффективные системы боковых соединений с высокой степенью защиты от атмосферных воздействий. Благодаря этому поперечный нахлест остается одним из важнейших конструктивных элементов современных кровельных и фасадных систем, обеспечивающих надежность и долговечность строительных объектов.
