Полезная ширина листа представляет собой фактическую рабочую ширину листового строительного материала после учета всех монтажных нахлестов, замковых соединений и перекрытий между соседними элементами. Данный параметр является одной из важнейших характеристик профилированных кровельных и фасадных материалов, поскольку именно он используется при расчете необходимого количества продукции для объекта, определении площади покрытия и оценке экономической эффективности строительного решения.
В строительной практике существует два основных понятия ширины листового материала: полная и полезная ширина. Полная ширина характеризует геометрический размер изделия от одного края до другого. Полезная ширина показывает ту часть листа, которая фактически участвует в формировании покрытия после монтажа. Разница между этими величинами обусловлена необходимостью выполнения нахлестов между соседними листами для обеспечения герметичности, прочности и устойчивости конструкции.
Для большинства видов профнастила, металлочерепицы и фасадных панелей полезная ширина оказывается на 30-100 мм меньше полной. Несмотря на кажущуюся незначительность этой разницы, при больших объемах строительства она оказывает существенное влияние на расход материалов. Например, при устройстве кровли площадью 1000 м² ошибка в учете полезной ширины способна привести к недостатку или избыточной закупке десятков листов металла.
Особое значение данный параметр имеет для проектировщиков, сметчиков, поставщиков и монтажных организаций. Именно полезная ширина используется при выполнении большинства инженерных расчетов и составлении спецификаций материалов. Ошибки в ее определении могут привести к увеличению затрат, задержкам строительства и возникновению сложностей при монтаже.
Современные производители всегда указывают полезную ширину в технической документации, поскольку именно этот показатель наиболее точно отражает реальные эксплуатационные характеристики продукции.

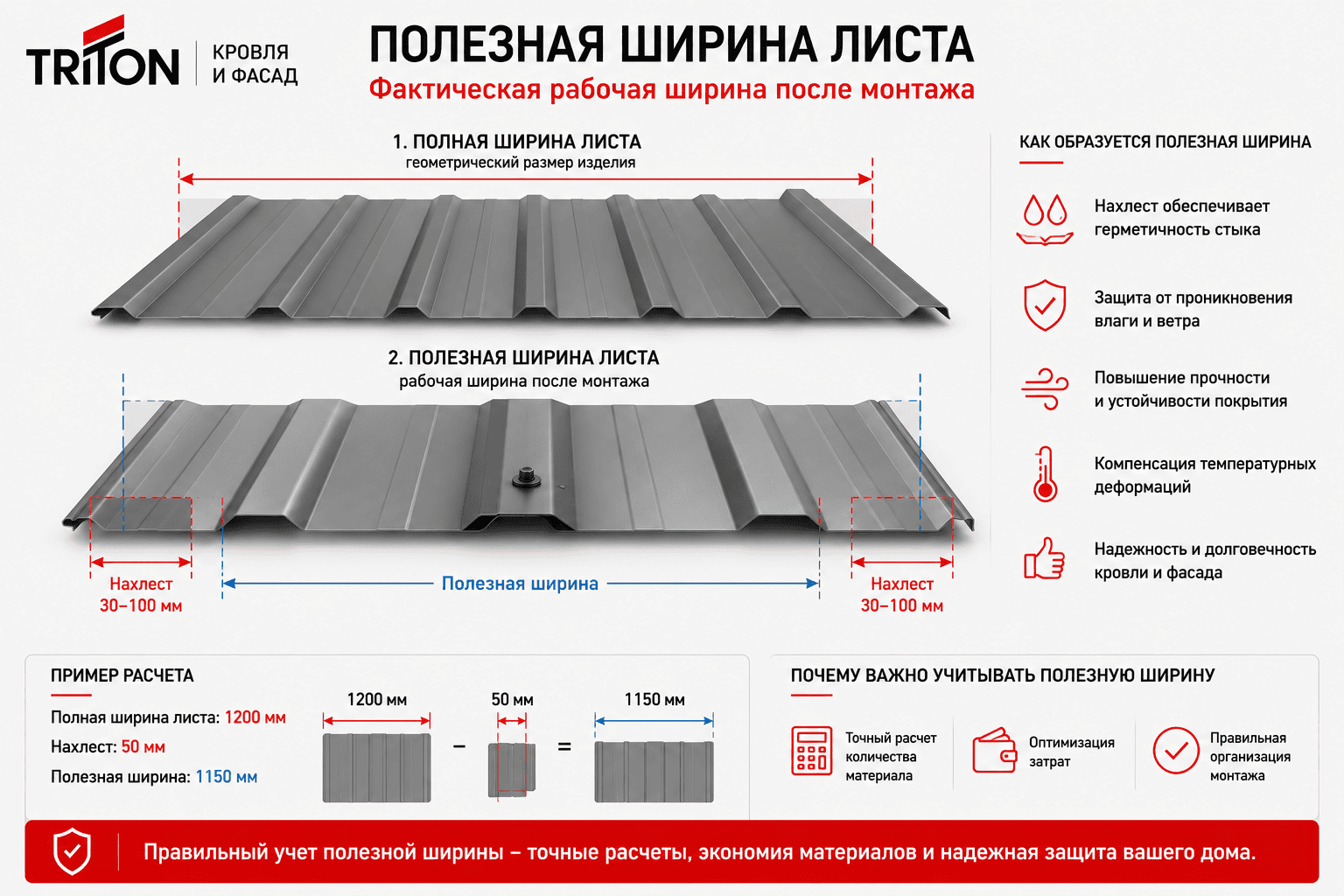

Разница между полной и полезной шириной листа
Для правильного понимания термина необходимо четко различать полную и полезную ширину материала. Полная ширина измеряется между крайними точками листа и характеризует его физический размер после изготовления.
Однако при монтаже кровельных и фасадных систем часть материала неизбежно перекрывается соседним листом. Эти зоны нахлеста необходимы для обеспечения герметичности соединений и предотвращения проникновения влаги под покрытие.
В результате определенная часть металла оказывается скрытой внутри стыка и не участвует в формировании полезной площади покрытия. Именно поэтому рабочая ширина оказывается меньше геометрической.
Например, лист профнастила может иметь полную ширину 1200 мм, но после монтажа его полезная ширина составит только 1150 мм. Разница в 50 мм приходится на боковой нахлест между соседними листами.
При использовании металлочерепицы разница между полной и полезной шириной может достигать 80-100 мм из-за более сложной геометрии профиля и требований к герметичности соединений.
Таким образом, именно полезная ширина отражает реальную площадь покрытия, создаваемую одним листом после монтажа.
Почему необходимы монтажные нахлесты
Монтажный нахлест является обязательным элементом большинства листовых строительных систем. Его основная задача заключается в создании надежного соединения между соседними элементами покрытия.
При отсутствии нахлеста в местах стыков образовывались бы щели, через которые влага, пыль и воздух могли бы проникать внутрь конструкции. Особенно критично это для кровельных покрытий, постоянно подвергающихся воздействию атмосферных осадков.
Нахлест выполняет сразу несколько функций. Он обеспечивает водонепроницаемость покрытия, повышает устойчивость листов к ветровым нагрузкам и способствует более равномерному распределению механических воздействий между соседними элементами.
Для различных материалов величина нахлеста может отличаться. Она зависит от профиля изделия, угла наклона кровли, климатических условий и рекомендаций производителя.
В современных профилированных материалах зачастую используются специальные замковые соединения и капиллярные канавки, которые позволяют уменьшить ширину нахлеста без снижения надежности стыка.
Благодаря этому удается увеличить полезную ширину листа и повысить экономическую эффективность материала.
Как рассчитывается полезная ширина
Расчет полезной ширины осуществляется достаточно просто. Из полной ширины листа вычитается ширина бокового нахлеста, необходимого для соединения соседних элементов.
Формула расчета выглядит следующим образом:
Полезная ширина = Полная ширина - Ширина нахлеста
Например, если профнастил имеет полную ширину 1180 мм, а ширина бокового нахлеста составляет 80 мм, полезная ширина будет равна:
1180 - 80 = 1100 мм
Именно значение 1100 мм используется при определении количества листов для покрытия кровли или фасада.
При проектировании крупных объектов расчет выполняется на основе полезной ширины, поскольку использование полной ширины приводит к занижению потребности в материалах.
Особенно важно учитывать данный параметр при заказе продукции нестандартных размеров, где даже небольшие ошибки могут привести к значительным финансовым потерям.
Полезная ширина различных строительных материалов
Величина полезной ширины зависит от типа изделия и его геометрии. Различные виды профилей имеют собственные конструктивные особенности, определяющие размеры монтажных нахлестов.
| Материал | Полная ширина, мм | Полезная ширина, мм |
|---|---|---|
| Профнастил С8 | 1200 | 1150 |
| Профнастил С20 | 1150 | 1100 |
| Профнастил НС35 | 1060 | 1000 |
| Металлочерепица | 1180-1200 | 1080-1120 |
| Фальцевая панель | 510-550 | 460-500 |
| Фасадная кассета | Зависит от проекта | Определяется конструкцией |
Следует учитывать, что конкретные значения могут отличаться у различных производителей. Поэтому при проектировании необходимо использовать данные из технической документации конкретной продукции.
Даже для профилей одного типа полезная ширина иногда меняется в зависимости от особенностей оборудования и конструкции замковых соединений.
Влияние полезной ширины на расход материалов
Полезная ширина напрямую влияет на количество листов, необходимых для покрытия объекта. Чем больше рабочая ширина изделия, тем меньше элементов потребуется для выполнения одинакового объема работ.
Например, необходимо перекрыть участок шириной 11 метров. Если используется материал с полезной шириной 1100 мм, потребуется 10 листов. При полезной ширине 1000 мм количество листов увеличится до 11.
На крупных объектах подобные различия становятся особенно заметными. Дополнительные листы означают увеличение затрат на материал, крепеж, транспортировку и монтаж.
Поэтому при выборе продукции многие заказчики обращают внимание не только на стоимость квадратного метра материала, но и на величину полезной ширины.
Однако стремление к максимальному увеличению полезной ширины не должно снижать надежность соединений. Конструкция нахлестов всегда должна обеспечивать необходимые эксплуатационные характеристики покрытия.
Полезная ширина и эффективная площадь листа
Полезная ширина тесно связана с понятием эффективной площади листа. Именно эти параметры используются при составлении смет и расчетов материалов.
Эффективная площадь определяется как произведение полезной ширины на полезную длину листа. Для большинства материалов длина листа используется полностью, поэтому основной корректирующий фактор связан именно с шириной.
Например, лист металлочерепицы длиной 4 м и полезной шириной 1,1 м обеспечивает полезную площадь покрытия:
4 × 1,1 = 4,4 м²
Хотя физическая площадь самого листа может составлять около 4,8 м², часть материала скрывается в нахлестах и не участвует в формировании рабочей поверхности.
Именно поэтому производители обычно указывают как полные размеры изделия, так и его полезную площадь.
Такой подход позволяет более точно рассчитывать объем закупок и минимизировать вероятность ошибок.
Значение полезной ширины при проектировании кровли
Для кровельных систем полезная ширина является одним из основных расчетных параметров. Она используется при определении количества листов, схемы раскладки покрытия и оценки материалоемкости проекта.
Особенно важен данный показатель для сложных кровель с большим количеством скатов, ендов и примыканий. В таких случаях правильный учет полезной ширины позволяет оптимизировать раскрой материала и уменьшить количество отходов.
Кроме того, полезная ширина влияет на количество продольных стыков. Чем меньше стыков образуется на кровле, тем ниже риск возникновения протечек и тем быстрее выполняется монтаж.
Поэтому современные производители стремятся создавать профили с максимально возможной полезной шириной при сохранении надежности соединений.
Подобный подход позволяет одновременно повышать экономичность и эксплуатационные характеристики кровельных систем.
Полезная ширина в фасадных конструкциях
В фасадных системах данный параметр также играет важную роль. От него зависит количество облицовочных элементов, внешний вид фасада и трудоемкость монтажа.
Для крупных фасадов увеличение полезной ширины позволяет уменьшить количество вертикальных стыков и создать более цельное визуальное восприятие поверхности. Кроме того, сокращается количество крепежных элементов и снижаются затраты на монтаж.
Однако в некоторых архитектурных решениях наоборот используются панели меньшей ширины для формирования определенного рисунка фасада и создания выразительной геометрии облицовки.
Поэтому выбор оптимальной полезной ширины всегда осуществляется с учетом как технических, так и архитектурных требований проекта.
Ошибки при использовании полезной ширины в расчетах
Одной из наиболее распространенных ошибок является расчет потребности в материале по полной ширине листа. В результате фактического количества продукции оказывается недостаточно для завершения монтажа.
Также встречаются ситуации, когда проектировщики используют данные одного производителя для продукции другого бренда. Даже небольшие различия в полезной ширине способны привести к заметным расхождениям при больших объемах строительства.
Еще одной ошибкой является игнорирование особенностей монтажа на сложных кровлях. В некоторых случаях дополнительные нахлесты и подрезки увеличивают фактический расход материала по сравнению с теоретическими расчетами.
Для минимизации подобных рисков рекомендуется использовать актуальную техническую документацию производителя и выполнять расчеты с учетом реальных условий монтажа.
Значение полезной ширины для строительной отрасли
Полезная ширина листа является одним из ключевых параметров профилированных кровельных и фасадных материалов. Она показывает фактическую рабочую ширину изделия после учета монтажных нахлестов и определяет реальную площадь покрытия, создаваемую одним листом. Именно этот показатель используется при проектировании, расчете потребности в материалах, составлении смет и организации монтажных работ.
Правильный учет полезной ширины позволяет точно определять количество продукции, оптимизировать затраты и обеспечивать надежность строительных конструкций. Несмотря на кажущуюся простоту, данный параметр оказывает существенное влияние на экономику проекта и эффективность использования листовых материалов в современном строительстве.
