Мостик холода крепежа - это локальный участок ограждающей конструкции, через который происходит повышенная передача тепла вследствие установки металлического крепежного элемента, соединяющего наружные и внутренние слои конструкции. Подобное явление возникает при монтаже фасадных систем, кровель, сэндвич-панелей, навесных вентилируемых фасадов, теплоизоляции, оконных конструкций и других строительных решений, где металлические анкеры, саморезы, шпильки, кронштейны или болтовые соединения проходят через слой утеплителя. Несмотря на небольшие размеры каждого отдельного крепежного элемента, их суммарное влияние на теплотехнические характеристики здания может быть весьма существенным.
При проектировании энергоэффективных зданий мостики холода крепежа рассматриваются как один из наиболее распространенных видов точечных теплотехнических неоднородностей. Если линейные мостики холода образуются вдоль стыков и соединений конструкций, то крепеж создает множество локальных зон повышенной теплопроводности. Именно поэтому современные теплотехнические расчеты учитывают не только характеристики утеплителя, но и количество, материал, диаметр и расположение крепежных элементов.
Почему крепеж становится мостиком холода
Основная причина возникновения мостика холода заключается в высокой теплопроводности металлов. Большинство строительного крепежа изготавливается из углеродистой или нержавеющей стали. Коэффициент теплопроводности стали находится примерно на уровне 45-60 Вт/(м·К), тогда как у минеральной ваты этот показатель составляет около 0,035-0,045 Вт/(м·К), а у пенополиизоцианурата (PIR) - около 0,022-0,028 Вт/(м·К). Таким образом, стальной крепеж проводит тепло примерно в 1000-2000 раз интенсивнее, чем окружающий утеплитель.
Если металлический саморез или анкер проходит через всю толщину теплоизоляции, он образует практически непрерывный путь для передачи тепла между внутренней и наружной сторонами конструкции. По сути, часть теплового потока начинает проходить не через утеплитель, а через металл, значительно увеличивая локальные теплопотери.
Сам по себе один крепежный элемент оказывает относительно небольшое влияние. Однако в современных фасадных системах на одном квадратном метре может находиться несколько креплений, а на крупных объектах их количество достигает десятков тысяч. В результате суммарный эффект становится вполне ощутимым.
Принцип образования мостика холода
Передача тепла через крепеж происходит по закону теплопроводности. В зимний период внутренняя часть металлического элемента находится в более теплой зоне, а наружная охлаждается атмосферным воздухом. Разность температур вызывает постоянный поток тепла вдоль металлического стержня.
В отличие от утеплителя, который значительно замедляет тепловой поток, металл практически не препятствует его движению. В результате вокруг крепежа формируется локальная зона пониженной температуры. Чем больше диаметр крепежного элемента, выше его теплопроводность и меньше толщина утеплителя, тем сильнее выражен данный эффект.
При использовании длинных анкеров или мощных фасадных кронштейнов площадь влияния одного крепления увеличивается. На тепловизионных снимках такие участки хорошо заметны в виде многочисленных холодных точек, расположенных в местах установки крепежных элементов.
Где чаще всего возникают мостики холода крепежа
Практически любые конструкции с наружным утеплением содержат подобные теплотехнические неоднородности. Наиболее выражены они в системах, где крепеж проходит через всю толщину теплоизоляции и непосредственно соединяет внутренние несущие конструкции с наружной облицовкой.
| Конструкция | Причина возникновения мостика холода |
|---|---|
| Навесной вентилируемый фасад | Кронштейны проходят через утеплитель |
| Сэндвич-панели | Саморезы соединяют панели с каркасом |
| Фасадные теплоизоляционные системы | Анкерные дюбели фиксируют утеплитель |
| Металлические кровли | Саморезы проходят через утепление к основанию |
| Оконные конструкции | Анкеры соединяют раму с несущей стеной |
| Подконструкции фасадов | Металлические элементы связывают облицовку с каркасом |
Во всех перечисленных случаях влияние отдельных креплений должно учитываться при проектировании тепловой защиты здания.
Влияние на теплотехнические характеристики
Даже небольшое количество металлического крепежа способно снизить фактическое сопротивление теплопередаче всей конструкции. Величина этого снижения зависит от нескольких факторов: диаметра крепежа, материала изготовления, глубины установки, количества элементов на квадратный метр и толщины утеплителя.
Например, при использовании навесных фасадов влияние точечных креплений может уменьшить расчетное сопротивление теплопередаче стены на несколько процентов. Если же применяется большое количество массивных металлических кронштейнов без терморазрыва, снижение может достигать 10-15 % и более. Именно поэтому современные расчеты выполняются с учетом коэффициентов теплотехнической однородности, отражающих влияние подобных неоднородностей.
Особенно заметно воздействие мостиков холода становится при использовании высокоэффективных утеплителей. Чем ниже теплопроводность самого утеплителя, тем большую долю общих теплопотерь начинают составлять металлические крепления.
Влияние на образование конденсата
Локальное охлаждение внутренней поверхности конструкции может привести к достижению температуры точки росы. В этом случае содержащийся в воздухе водяной пар начинает конденсироваться непосредственно возле крепежного элемента.
Наиболее часто подобное явление наблюдается в помещениях с повышенной влажностью воздуха: бассейнах, пищевых производствах, прачечных, производственных цехах и холодильных комплексах. Регулярное образование конденсата способствует развитию коррозии металлических деталей, ухудшению состояния отделочных материалов и постепенному снижению эффективности теплоизоляции.
Если рядом с мостиком холода присутствуют органические материалы и недостаточная вентиляция, возможно также образование плесени и биологических загрязнений.
Способы уменьшения влияния мостиков холода

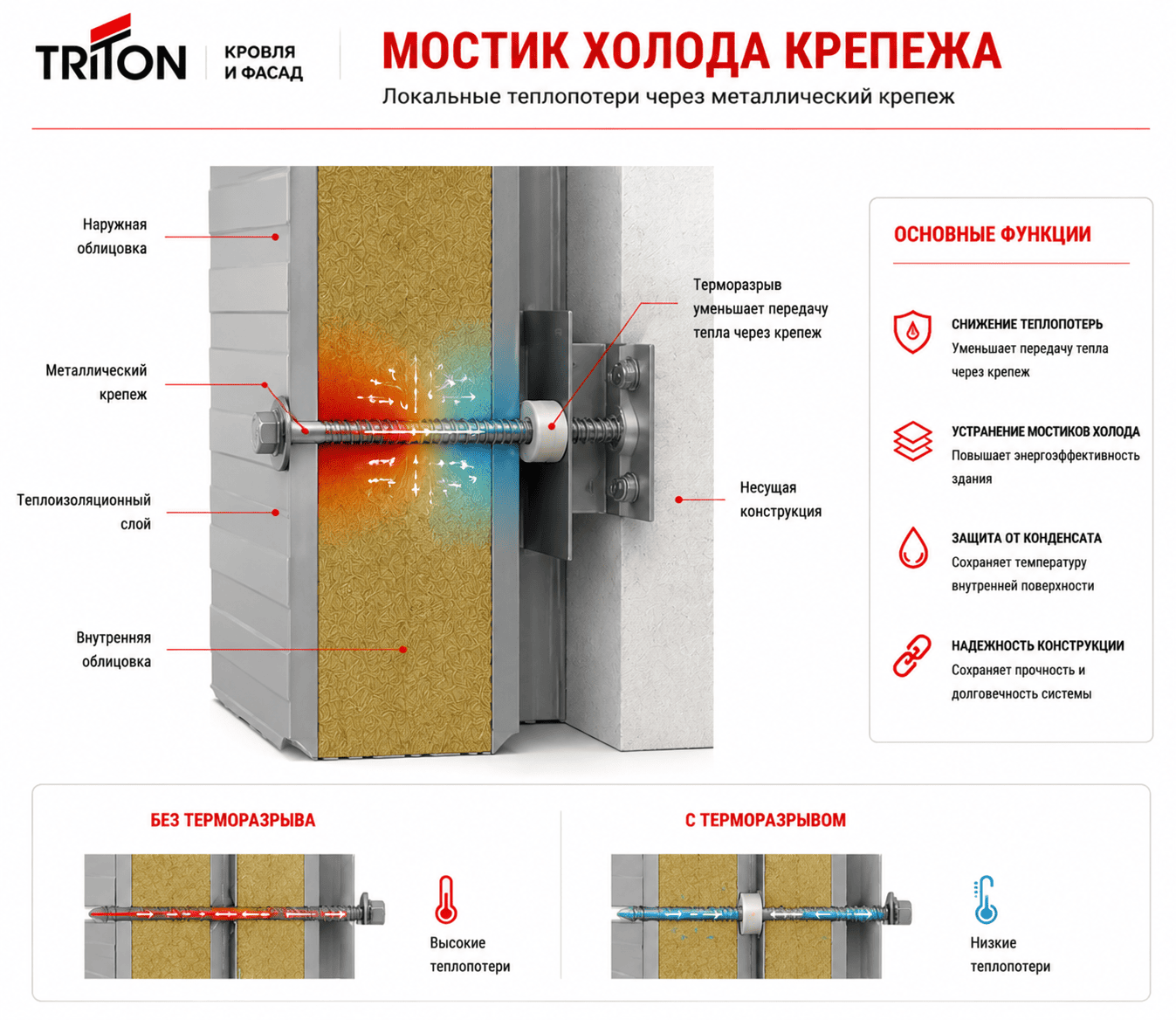

Современное строительство предусматривает целый комплекс инженерных решений, направленных на снижение теплопотерь через крепежные элементы. Одним из наиболее эффективных способов является применение терморазрывов. Между металлическим кронштейном и несущей конструкцией устанавливаются специальные полимерные или композитные прокладки с низкой теплопроводностью. Они существенно уменьшают интенсивность передачи тепла без снижения несущей способности соединения.
Широко применяются также крепежные элементы уменьшенного диаметра, специальные анкеры с комбинированной конструкцией и оптимизированные схемы расположения креплений. При проектировании стремятся минимизировать количество металлических элементов, проходящих через теплоизоляционный слой, не снижая при этом надежность конструкции.
В некоторых фасадных системах используются кронштейны из нержавеющей стали или композитных материалов. Хотя нержавеющая сталь также проводит тепло, ее теплопроводность значительно ниже, чем у алюминия. Композитные материалы позволяют дополнительно уменьшить теплопотери, однако их применение ограничивается требованиями по прочности и долговечности.
Влияние толщины утеплителя
Увеличение толщины теплоизоляции само по себе не устраняет мостики холода крепежа. Более того, при использовании длинных анкеров или саморезов относительное влияние отдельных металлических элементов может даже возрастать, поскольку возрастает разница между эффективностью утеплителя и теплопроводностью металла.
Поэтому современные энергоэффективные конструкции предусматривают не только увеличение толщины теплоизоляции, но и совершенствование крепежных систем. Оптимальное сочетание утеплителя, терморазрывов и правильно подобранного крепежа позволяет получить значительно лучший результат, чем простое увеличение толщины теплоизоляционного слоя.
Расчет влияния мостиков холода
При проектировании энергоэффективных зданий влияние крепежных элементов определяется с использованием коэффициентов точечной теплопередачи. Для каждого типа крепежа рассчитывается дополнительный тепловой поток, возникающий через металлический элемент. Затем значения суммируются по всей площади фасада или кровли.
Подобный подход позволяет определить фактическое сопротивление теплопередаче конструкции и оценить реальные эксплуатационные характеристики здания. На крупных объектах расчеты выполняются с использованием специализированных программ, моделирующих распределение температурных полей в зоне креплений.
Дополнительно применяются методы численного моделирования, позволяющие определить температурное поле вокруг каждого крепежного элемента и оценить вероятность образования конденсата.
Типичные ошибки при монтаже
Даже качественно спроектированная система может потерять часть своих преимуществ из-за нарушений технологии установки.
Наиболее распространенными ошибками являются:
- применение крепежа большего диаметра, чем предусмотрено проектом;
- увеличение количества креплений без выполнения дополнительного теплотехнического расчета;
- отказ от использования терморазрывов;
- замена проектного крепежа на изделия из другого материала;
- повреждение теплоизоляции при сверлении отверстий;
- неплотное прилегание утеплителя вокруг крепежного элемента;
- использование длинных металлических соединителей без необходимости.
Каждая из перечисленных ошибок увеличивает локальные теплопотери и может привести к ухудшению энергоэффективности всей ограждающей конструкции.
Контроль качества и эксплуатация
После завершения монтажа выполняется контроль правильности установки крепежных элементов, соответствия их количества проектной документации и состояния теплоизоляционного слоя вокруг мест крепления. На энергоэффективных объектах дополнительно применяется тепловизионное обследование, позволяющее выявить зоны повышенных теплопотерь и убедиться в отсутствии критических мостиков холода.
В процессе эксплуатации мостики холода не требуют специального обслуживания, однако при реконструкции фасадов, замене облицовки или установке дополнительного оборудования необходимо учитывать расположение существующего крепежа и избегать появления новых металлических соединений, ухудшающих теплотехнические характеристики здания.
Значение мостиков холода крепежа в современном строительстве
По мере ужесточения требований к энергоэффективности влияние даже небольших теплотехнических неоднородностей становится все более заметным. Если в зданиях с невысоким уровнем теплоизоляции потери через крепеж составляли относительно небольшую часть общего теплового баланса, то в современных конструкциях с эффективным утеплением именно мостики холода начинают играть все более важную роль.
Поэтому развитие фасадных систем сегодня связано не только с совершенствованием утеплителей, но и с разработкой новых типов крепежа, композитных кронштейнов, термовставок и специальных монтажных решений. Их применение позволяет значительно уменьшить дополнительные теплопотери, снизить риск образования конденсата и обеспечить более стабильную работу ограждающих конструкций в течение всего срока эксплуатации.
Мостик холода крепежа представляет собой одну из наиболее распространенных точечных теплотехнических неоднородностей современных зданий. Он возникает вследствие высокой теплопроводности металлических крепежных элементов и способен заметно снизить эффективность теплоизоляции, увеличить эксплуатационные расходы и повысить риск образования конденсата. Грамотный выбор крепежных систем, применение терморазрывов, оптимизация количества соединителей и точный теплотехнический расчет позволяют существенно уменьшить влияние подобных мостиков холода и обеспечить долговечную, энергоэффективную работу фасадных и кровельных конструкций.
