Монтажная ширина представляет собой расчетную рабочую ширину листового строительного материала, которая учитывается при определении количества элементов, необходимых для покрытия кровли, фасада или другой конструкции. Данный параметр показывает, какую фактическую площадь перекрывает один лист после монтажа с учетом всех предусмотренных конструкцией нахлестов, замковых соединений и технологических перекрытий. В строительной практике монтажная ширина является одним из ключевых показателей при составлении спецификаций материалов, расчете смет и разработке схем раскладки покрытия.
Для большинства кровельных и фасадных материалов монтажная ширина отличается от полной геометрической ширины изделия. Это связано с тем, что часть листа участвует в формировании соединений между соседними элементами и не входит в рабочую площадь покрытия. Именно поэтому при расчете необходимого количества профнастила, металлочерепицы, фальцевых панелей и других листовых материалов используется не полная ширина изделия, а его монтажная ширина.
Практическое значение данного параметра трудно переоценить. Даже незначительная ошибка в определении монтажной ширины способна привести к неправильному расчету количества материалов на объекте. Для небольших частных построек подобная неточность может ограничиться покупкой одного-двух дополнительных листов. Однако на крупных промышленных и коммерческих объектах ошибка способна привести к перерасходу или нехватке десятков квадратных метров покрытия.
Монтажная ширина непосредственно влияет на стоимость проекта, скорость выполнения работ и количество стыков в конструкции. Поэтому производители обязательно указывают данный параметр в технической документации наряду с полной шириной, толщиной металла и другими характеристиками продукции.
Современные строительные системы разрабатываются таким образом, чтобы обеспечивать оптимальное соотношение между монтажной шириной, надежностью соединений и эксплуатационными характеристиками покрытия.
Что такое монтажная ширина и почему она отличается от полной
Любой листовой строительный материал имеет определенный геометрический размер, который называется полной шириной. Однако при монтаже соседние элементы соединяются между собой посредством нахлестов или замковых соединений. Часть материала оказывается скрытой внутри стыка и перестает участвовать в формировании полезной площади покрытия.
Именно поэтому возникает понятие монтажной ширины. Этот параметр показывает реальную рабочую ширину одного листа после установки в проектное положение.
Например, профнастил может иметь полную ширину 1150 мм. При монтаже одна волна используется для соединения с соседним листом. В результате рабочая ширина покрытия уменьшается до 1100 мм. Именно значение 1100 мм и будет считаться монтажной шириной данного изделия.
Для металлочерепицы разница между полной и монтажной шириной обычно составляет от 60 до 100 мм в зависимости от конфигурации профиля. У фальцевых панелей этот показатель определяется конструкцией замкового соединения.
Таким образом, монтажная ширина является эксплуатационной характеристикой материала и отражает реальные размеры покрытия после завершения монтажа.
Роль монтажной ширины в проектировании
На этапе проектирования кровли или фасада монтажная ширина используется для определения количества листов и разработки схемы раскладки материала. Именно этот параметр позволяет определить, сколько элементов потребуется для перекрытия заданной площади.
Если при расчетах использовать полную ширину вместо монтажной, фактического количества материала окажется недостаточно. Причина заключается в том, что часть площади листов будет скрыта в нахлестах и не сможет участвовать в формировании покрытия.
Особенно важно учитывать монтажную ширину при проектировании объектов со сложной геометрией. Большое количество примыканий, ендов, разжелобков и других элементов увеличивает количество подрезок и может дополнительно влиять на фактический расход материала.
Современные программные комплексы для проектирования автоматически используют монтажную ширину при расчете количества кровельных и фасадных элементов. Однако специалист всегда должен понимать физический смысл данного параметра и уметь проверять корректность расчетов.
Грамотный учет монтажной ширины позволяет снизить количество отходов и оптимизировать стоимость строительства.
Как определяется монтажная ширина
Значение монтажной ширины устанавливается производителем на основе геометрии профиля и особенностей соединения листов. При разработке продукции инженеры определяют оптимальную величину нахлеста, обеспечивающую надежность соединения и герметичность конструкции.
После этого из полной ширины изделия вычитается ширина зоны перекрытия. Полученное значение и становится монтажной шириной.

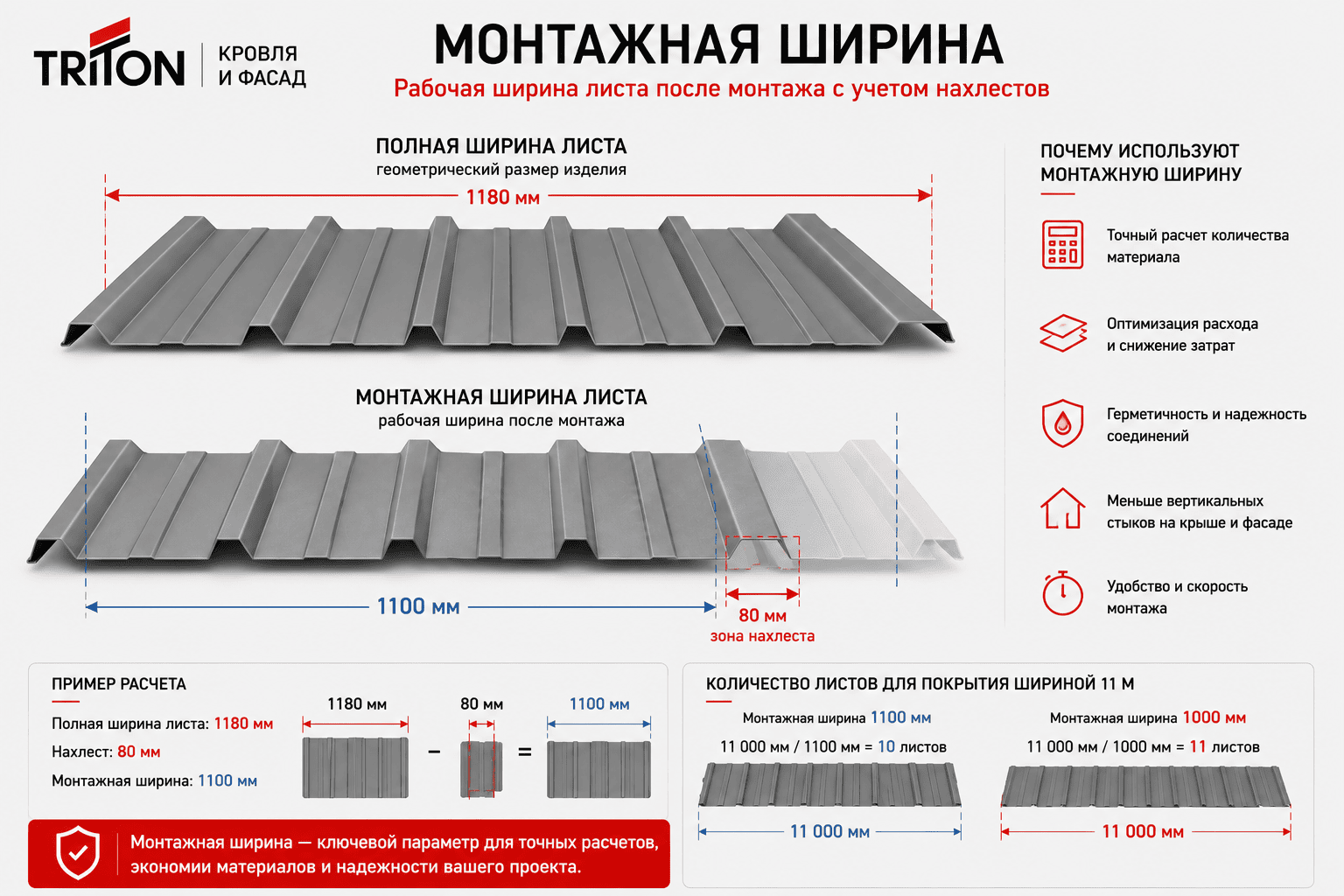

Например, если полная ширина профнастила составляет 1180 мм, а одна крайняя волна шириной 80 мм используется для нахлеста, монтажная ширина будет равна:
1180 - 80 = 1100 мм
Для материалов с замковыми соединениями расчет может быть более сложным. В этом случае учитывается конструкция замка и глубина его перекрытия.
Полученное значение обязательно указывается в технической документации и используется при всех дальнейших расчетах.
Важно понимать, что монтажная ширина является фиксированной характеристикой конкретного профиля и не должна определяться произвольно на строительной площадке.
Монтажная ширина различных видов материалов
Величина монтажной ширины зависит от типа продукции, формы профиля и конструктивных особенностей соединений.
| Материал | Полная ширина, мм | Монтажная ширина, мм |
|---|---|---|
| Профнастил С8 | 1200 | 1150 |
| Профнастил С20 | 1150 | 1100 |
| Профнастил НС35 | 1060 | 1000 |
| Металлочерепица | 1180-1200 | 1080-1120 |
| Фальцевая панель | 510-550 | 460-500 |
| Стеновые панели | Зависит от системы | Указывается производителем |
Значения могут различаться в зависимости от конкретного производителя и особенностей оборудования.
Поэтому при выполнении расчетов необходимо использовать технические характеристики именно той продукции, которая будет применяться на объекте.
Даже для профилей одного типа монтажная ширина иногда отличается на несколько миллиметров.
Влияние монтажной ширины на расход материала
Монтажная ширина напрямую определяет количество листов, необходимых для выполнения работ. Чем больше рабочая ширина одного элемента, тем меньше изделий потребуется для покрытия заданной площади.
Например, для перекрытия кровли шириной 22 метра потребуется:
- 20 листов при монтажной ширине 1100 мм;
- 22 листа при монтажной ширине 1000 мм.
Разница составляет два листа только на одном скате. На крупных объектах подобные отличия способны существенно повлиять на общий бюджет строительства.
Кроме того, увеличение количества листов приводит к росту трудозатрат, увеличению числа крепежных элементов и повышению вероятности ошибок при монтаже.
Поэтому производители стремятся увеличивать монтажную ширину без ухудшения надежности соединений.
Однако уменьшение ширины нахлеста имеет свои пределы, поскольку соединение должно сохранять герметичность и устойчивость к ветровым нагрузкам.
Монтажная ширина и количество стыков
Чем больше монтажная ширина материала, тем меньше вертикальных стыков образуется на поверхности кровли или фасада. Это оказывает положительное влияние на эксплуатационные характеристики конструкции.
Каждый стык является потенциальной зоной проникновения влаги, накопления загрязнений и возникновения локальных напряжений. Уменьшение количества соединений способствует повышению надежности покрытия и улучшает его внешний вид.
Для кровельных систем сокращение числа стыков особенно важно. Это снижает вероятность протечек и упрощает процесс монтажа.
В фасадных конструкциях меньшее количество стыков позволяет создавать более цельную архитектурную поверхность и улучшает визуальное восприятие здания.
Именно поэтому при разработке новых профилей производители уделяют большое внимание оптимизации монтажной ширины.
Монтажная ширина в кровельных системах
В кровельном строительстве данный параметр используется практически на всех этапах проектирования и монтажа. На основе монтажной ширины определяется количество листов на скате, разрабатываются схемы раскладки и рассчитывается потребность в крепежных элементах.
Особенно важным становится правильный учет параметра при работе с металлочерепицей. Сложная геометрия профиля и наличие замковых соединений делают разницу между полной и монтажной шириной весьма существенной.
Для кровель с большой площадью ошибка даже на несколько сантиметров может привести к заметным расхождениям в расчетах.
Кроме того, монтажная ширина используется при определении полезной площади покрытия и расчете стоимости кровельных работ.
Поэтому данный параметр относится к числу базовых характеристик любой кровельной системы.
Использование монтажной ширины в фасадных конструкциях
В фасадных системах монтажная ширина влияет на модульность облицовки, количество панелей и внешний вид фасада. Архитекторы и проектировщики учитывают данный параметр уже на стадии разработки концепции здания.
Для крупноформатных облицовочных элементов увеличение монтажной ширины позволяет уменьшить количество вертикальных швов и улучшить внешний вид поверхности.
При этом конструкция соединений должна обеспечивать компенсацию температурных деформаций и надежную защиту фасада от атмосферных воздействий.
Современные фасадные системы часто используют скрытые крепления и сложные замковые соединения, что делает монтажную ширину особенно важной расчетной характеристикой.
Именно по ней определяется фактическая площадь облицовки после завершения монтажа.
Типичные ошибки при использовании монтажной ширины
Одной из наиболее распространенных ошибок является использование полной ширины листа вместо монтажной при расчете количества материалов. В результате возникает нехватка продукции непосредственно в процессе строительства.
Другой распространенной проблемой является применение справочных данных без учета конкретного производителя. Даже одинаковые типы профилей могут иметь различные значения монтажной ширины.
Также встречаются случаи неправильного учета дополнительных нахлестов в сложных узлах кровли. Это приводит к увеличению фактического расхода материалов по сравнению с расчетным.
Для исключения подобных ошибок необходимо всегда использовать официальную техническую документацию и выполнять расчеты с учетом особенностей конкретного проекта.
Значение монтажной ширины в современном строительстве
Монтажная ширина является одной из ключевых характеристик листовых строительных материалов и отражает реальную рабочую ширину покрытия после установки листов в проектное положение. Именно этот параметр используется при расчете количества материалов, составлении смет, проектировании кровельных и фасадных систем, а также при организации монтажных работ.
Правильное понимание монтажной ширины позволяет избежать ошибок при закупке материалов, повысить точность расчетов и обеспечить эффективное использование продукции на строительной площадке. Благодаря этому параметру проектировщики и строители получают возможность объективно оценивать характеристики различных материалов и выбирать наиболее рациональные решения для конкретных объектов.
