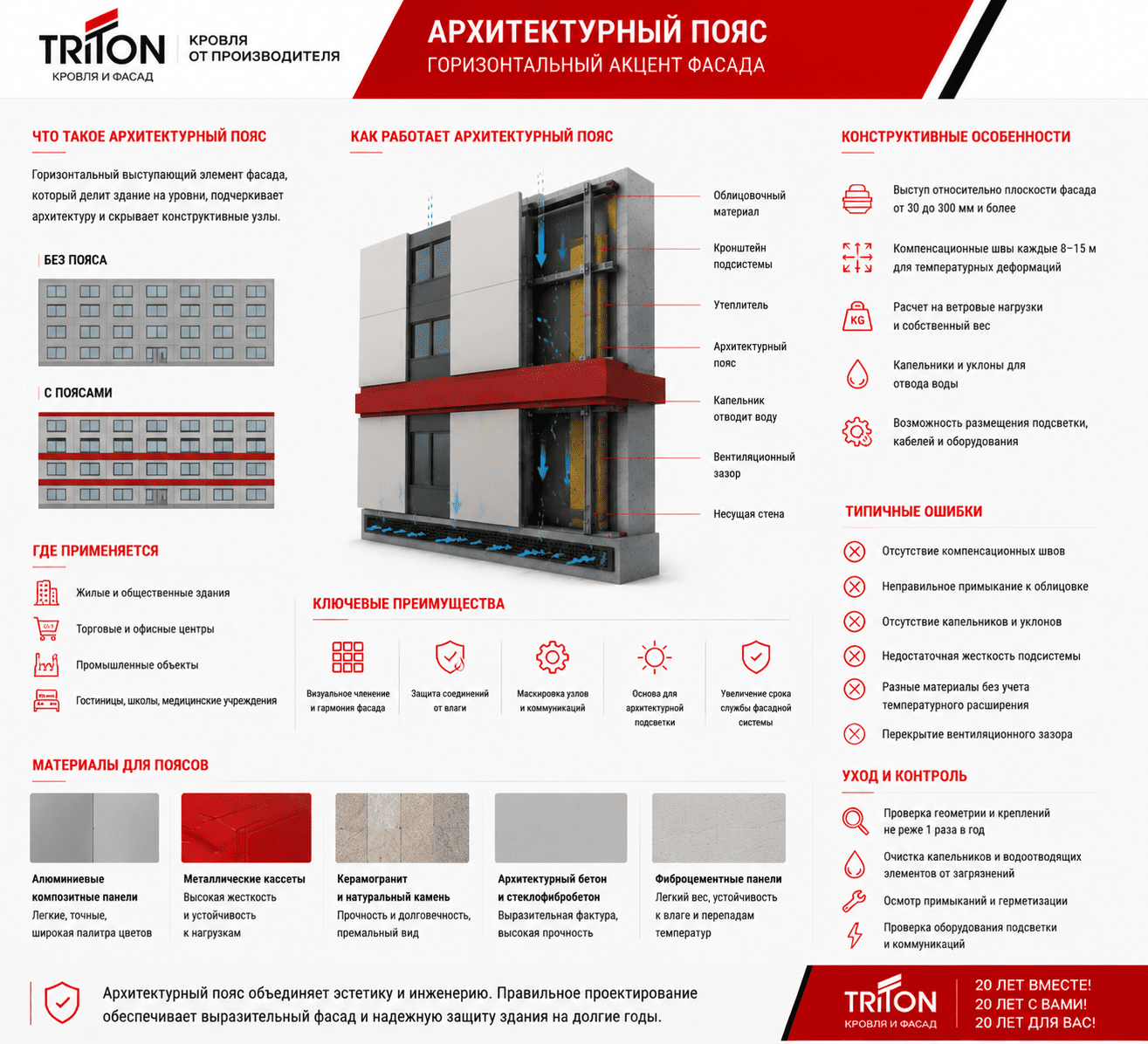

Архитектурный пояс - это горизонтальный выступающий элемент фасада, который используется для визуального разделения здания на отдельные уровни, выделения функциональных зон и формирования выразительной архитектурной композиции. В отличие от простых декоративных вставок, архитектурный пояс обладает определенной конструктивной глубиной, благодаря чему хорошо читается на фасаде даже с большого расстояния. Он может проходить по всему периметру здания или располагаться только на отдельных участках, подчеркивая цокольную часть, межэтажные перекрытия, уровень кровли, технические этажи, оконные линии или входные группы.
В современной архитектуре архитектурный пояс выполняет не только эстетическую функцию. Он влияет на компоновку фасадной системы, расположение облицовочных панелей, устройство примыканий, организацию водоотведения и монтаж инженерного оборудования. В навесных фасадах подобные элементы проектируются одновременно с подсистемой, поскольку изменение геометрии наружной поверхности отражается на распределении нагрузок, работе вентиляционного зазора и способах крепления облицовки.
Зачем используется архитектурный пояс
Любое крупное здание воспринимается человеком как совокупность отдельных архитектурных объемов. Если фасад представляет собой сплошную плоскость без выразительных горизонтальных элементов, он может выглядеть монотонным и непропорциональным, особенно при большой высоте или длине. Архитектурный пояс позволяет разделить фасад на логические части, сделать масштаб здания более понятным и подчеркнуть его конструктивную структуру.
Кроме композиционной функции архитектурный пояс помогает выделить определенные уровни здания. Например, на жилых домах с его помощью часто подчеркивают уровень первого этажа или завершающую часть фасада. В общественных зданиях пояс может обозначать переход между торговыми и офисными помещениями, выделять технический этаж или объединять оконные проемы в единую горизонтальную линию.
В современных проектах подобные элементы также используются для интеграции архитектурной подсветки, размещения информационных конструкций, скрытия инженерных коммуникаций и маскировки деформационных швов.
История применения архитектурных поясов
Горизонтальное членение фасадов использовалось еще в античной архитектуре. Каменные пояса подчеркивали расположение этажей, усиливали композицию зданий и визуально связывали различные элементы фасада. В эпоху классицизма архитектурные пояса стали обязательной частью оформления общественных зданий, дворцов и административных сооружений.
Современная архитектура сохранила сам принцип горизонтального членения, однако материалы и технологии существенно изменились. Вместо массивных каменных деталей используются металлические кассеты, алюминиевые композитные панели, архитектурный бетон, керамогранит, стеклофибробетон и фиброцемент. Благодаря этому удается значительно уменьшить массу конструкции без потери выразительности.
Основные функции архитектурного пояса
Архитектурный пояс выполняет сразу несколько задач, часть из которых относится к инженерным решениям фасада.
| Функция | Практическое значение |
|---|---|
| Архитектурное членение | Делит фасад на отдельные композиционные уровни |
| Подчеркивание этажности | Улучшает восприятие масштаба здания |
| Формирование объемов | Создает глубину и рельеф фасада |
| Маскировка конструктивных элементов | Закрывает деформационные швы и инженерные узлы |
| Основа для подсветки | Позволяет размещать светильники скрытым способом |
| Дополнительная защита фасада | Частично изменяет направление стекания дождевой воды |
На практике архитектурный пояс почти всегда выполняет несколько функций одновременно, поэтому его конструкция определяется комплексом архитектурных и инженерных требований.
Конструктивное устройство
В современных фасадных системах архитектурный пояс редко представляет собой самостоятельную конструкцию. Обычно он является частью навесной подсистемы и крепится к несущим кронштейнам и направляющим профилям так же, как основная облицовка. Отличие заключается в использовании дополнительных выносных элементов, позволяющих сформировать выступ относительно основной плоскости фасада.
Величина выступа может составлять от нескольких сантиметров до 200-300 мм и более. При увеличении глубины существенно возрастает ветровая нагрузка, поэтому расчет несущих элементов выполняется отдельно. Кроме собственного веса учитываются динамические воздействия ветра, температурные деформации и возможные эксплуатационные нагрузки.
При необходимости внутри выступающего пояса размещаются кабельные линии, системы архитектурной подсветки, крепления рекламных конструкций или оборудование для обслуживания фасада. В таких случаях предусматриваются съемные панели или технологические люки, обеспечивающие доступ к скрытым элементам.
Материалы для изготовления
Выбор материала определяется архитектурной концепцией, конструктивной схемой фасада и предполагаемыми эксплуатационными нагрузками.
Наиболее распространенным вариантом являются алюминиевые композитные панели. Они обладают небольшой массой, высокой точностью изготовления и позволяют создавать крупные горизонтальные элементы практически любой формы. Благодаря малому весу уменьшается нагрузка на подсистему и упрощается монтаж.
Металлические кассеты применяются на административных, промышленных и коммерческих зданиях. Они отличаются высокой жесткостью, устойчивостью к механическим воздействиям и возможностью изготовления сложных пространственных элементов.
Керамогранит используется преимущественно на фасадах представительских объектов. Благодаря высокой прочности и устойчивости к атмосферным воздействиям он обеспечивает длительный срок службы, однако требует усиленной подсистемы из-за значительной массы.
Архитектурный бетон, стеклофибробетон и фиброцемент позволяют создавать выразительные декоративные элементы с разнообразной текстурой поверхности. Эти материалы особенно востребованы при строительстве общественных зданий и современных жилых комплексов.
Влияние температурных деформаций
Как и любые наружные элементы здания, архитектурный пояс подвергается постоянным температурным воздействиям. При нагревании солнечным излучением его размеры увеличиваются, а при охлаждении уменьшаются. Если подобные изменения не учтены при проектировании, возникают внутренние напряжения, приводящие к короблению облицовки, повреждению крепежных элементов и разрушению декоративного покрытия.
Например, алюминиевый элемент длиной 8 метров при перепаде температуры около 80 °C способен изменить длину примерно на 14-15 мм. Именно поэтому длинные архитектурные пояса обязательно разделяются компенсационными швами, а крепления выполняются таким образом, чтобы часть элементов могла свободно перемещаться относительно несущей подсистемы.
Температурные деформации особенно важны для выступающих конструкций, поскольку они нагреваются интенсивнее основной поверхности фасада из-за воздействия солнечного излучения сразу с нескольких сторон.
Влияние на водоотведение
Архитектурный пояс изменяет направление движения дождевой воды по фасаду. Если конструкция выполнена правильно, выступающий элемент помогает организовать стекание воды и уменьшает увлажнение расположенных ниже участков облицовки. Для этого предусматриваются специальные капельники, исключающие затекание воды под декоративный пояс.
При отсутствии подобных элементов возникает противоположный эффект. Вода начинает задерживаться на горизонтальных поверхностях, проникает в соединения облицовки и постепенно разрушает конструкцию. Поэтому разработка узлов водоотведения является обязательной частью проектирования любого выступающего фасадного элемента.
На зданиях большой этажности дополнительно учитывается влияние ветра, который способен изменять траекторию движения дождевых потоков и увеличивать количество воды, попадающей в соединения фасада.
Наиболее распространенные ошибки
Большинство дефектов возникает из-за недостаточной проработки конструктивных узлов или нарушения технологии монтажа.
Наиболее типичными ошибками являются:
- отсутствие компенсационных швов на длинных участках;
- недостаточная жесткость выносной подсистемы;
- неправильное устройство капельников;
- отсутствие организованного отвода воды;
- применение различных материалов без учета температурного расширения;
- нарушение герметизации примыканий;
- недостаточная несущая способность креплений при увеличенном выносе конструкции.
Подобные ошибки способны привести к появлению прогибов, вибраций, деформации облицовочных панелей, локальным протечкам и постепенному разрушению крепежных элементов.
Контроль состояния в процессе эксплуатации
Во время эксплуатации проверяется сохранение геометрии архитектурного пояса, отсутствие прогибов, повреждений облицовки и следов коррозии крепежных элементов. Особое внимание уделяется соединениям с основной плоскостью фасада, состоянию герметизации и работе системы водоотведения.
Если внутри конструкции размещены инженерные коммуникации или архитектурная подсветка, дополнительно контролируется состояние оборудования, кабельных линий и технологических люков. На объектах большой высоты обследование обычно выполняется с использованием подъемных платформ или методов промышленного альпинизма.
Архитектурный пояс в современных фасадных системах
Современная архитектура использует архитектурный пояс не только как декоративный элемент, но и как инструмент формирования индивидуального облика здания. Он помогает объединять различные материалы облицовки, подчеркивать горизонтальные линии, создавать игру света и тени, интегрировать архитектурную подсветку и визуально корректировать пропорции сооружения. На многих коммерческих объектах подобные элементы становятся частью фирменного архитектурного стиля, формируя узнаваемый внешний вид здания.
При этом архитектурный пояс всегда остается частью общей фасадной системы. Его конструкция должна учитывать работу вентиляционного зазора, температурные деформации, ветровые нагрузки, систему герметизации и организованный водоотвод. Только комплексный подход позволяет совместить архитектурную выразительность с надежностью и долговечностью фасада.
Архитектурный пояс является важным элементом современной фасадной архитектуры, который сочетает композиционные, декоративные и инженерные функции. Он разделяет здание на отдельные уровни, делает фасад более выразительным, помогает организовать расположение облицовки и может использоваться для размещения инженерных систем и архитектурной подсветки. При грамотном проектировании архитектурный пояс не только улучшает внешний вид здания, но и становится полноценной частью фасадной конструкции, обеспечивая ее надежную эксплуатацию и сохранение архитектурного облика на протяжении многих десятилетий.
