Монтаж дымохода своими руками

Монтаж дымохода – это важный этап в строительстве отопительных систем. От правильной установки зависит безопасность дома, стабильная тяга и эффективность работы печи или котла. Ошибки в монтаже могут привести к задымлению, низкой производительности системы и даже пожару.

Хорошая новость – установить дымоход можно самостоятельно. Для этого нужно следовать правилам, использовать подходящие материалы и соблюдать технические требования.

В этой статье вы найдете пошаговую инструкцию по монтажу кирпичного, металлического и керамического дымоходов. Мы расскажем, какие инструменты и материалы понадобятся, на что обратить внимание при прохождении перекрытий и кровли, а также как избежать распространенных ошибок.

Общие требования к дымоходам

При установке дымохода важно соблюдать основные требования, которые обеспечивают безопасность и эффективность работы отопительных систем. Эти нормы включают минимальные параметры высоты, количества изгибов, сечения и расположения относительно горючих материалов.

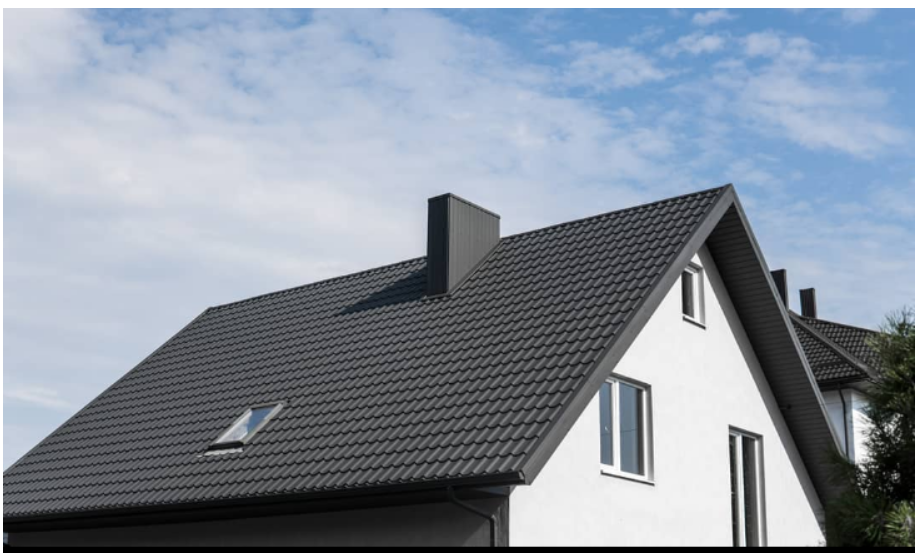

Минимальная высота дымохода

• Высота трубы должна составлять не менее 5 метров. Это расстояние измеряется от топки до окончания дымохода.
• Для хорошей тяги труба должна выступать:
  • на 0,5 м выше конька, если расположена на расстоянии до 1,5 м от него;
  • на уровне конька или выше, если расстояние до него составляет от 1,5 до 3 м;
  • не ниже линии, проведенной под углом 10° от конька, если труба находится дальше 3 м.

Допустимое количество изгибов и сечение дымохода

• Количество изгибов должно быть минимальным — не более 3 поворотов на весь дымоход. Каждый изгиб увеличивает сопротивление воздуху и снижает тягу.
• Сечение трубы зависит от мощности отопительного прибора. Например, для небольших котлов достаточно диаметра 120–150 мм, для более мощных систем — от 200 мм.

Расстояния до горючих материалов

• Труба не должна соприкасаться с деревянными или другими горючими материалами. Минимальное расстояние — 38–50 см.
• При прохождении через перекрытия необходимо использовать потолочно-проходной узел (ППУ) с теплоизоляцией.

Требования к материалам дымохода

• Все материалы, используемые для дымохода, должны быть негорючими. Подходят кирпич, металл, керамика.
• Металлические трубы для дымоходов должны быть выполнены из нержавеющей стали с толщиной стенки от 0,5 мм и выше.

Соблюдение этих правил позволяет создать безопасную и долговечную систему отвода дыма, которая обеспечит комфорт и защиту вашего дома.

Выбор материала дымохода

Выбор материала для дымохода — один из ключевых этапов при проектировании системы отопления. От правильного выбора зависят эффективность работы отопительного прибора, долговечность всей системы и безопасность дома. Каждый тип материала имеет свои особенности, которые определяют его подходящую область применения, преимущества и недостатки.

При выборе материала важно учитывать:

• Тип отопительного прибора: печь, камин, котел на твердом, жидком или газообразном топливе.
• Условия эксплуатации: внутренний или наружный монтаж, климатические условия, частота использования.
• Бюджет: стоимость самого материала, монтажных работ и эксплуатационных расходов.

Дымоходы бывают трех основных типов: кирпичные, металлические и керамические. Ниже рассмотрим их характеристики, чтобы вы могли сделать оптимальный выбор.

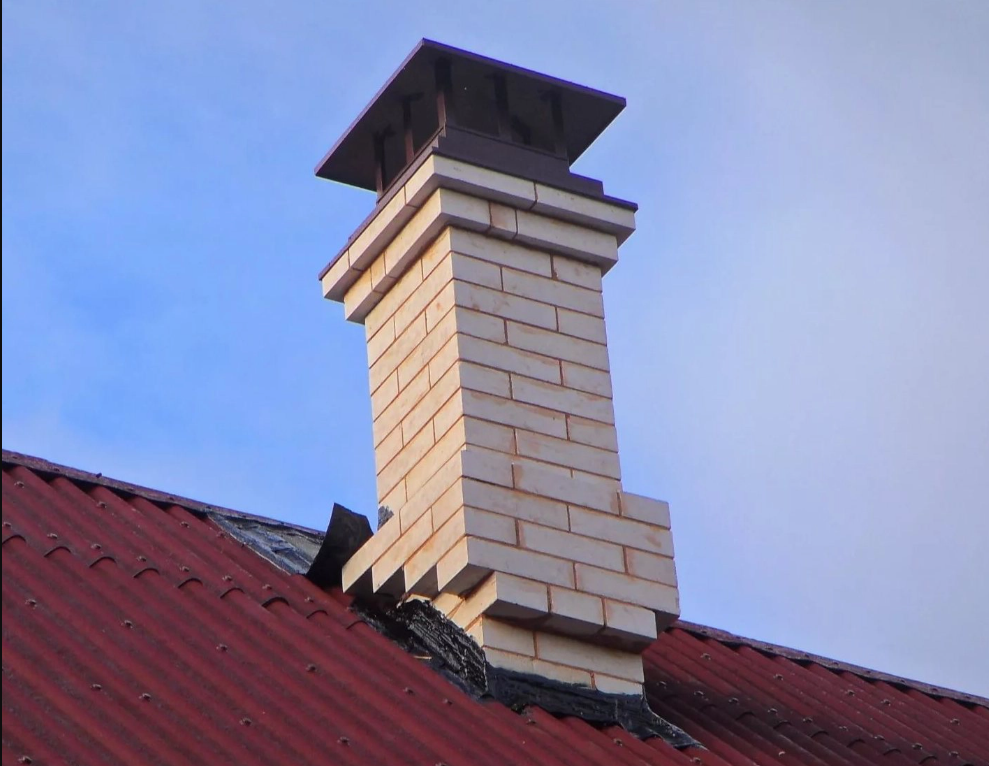

Кирпичный дымоход

Кирпичный дымоход — классический выбор, который широко используется в частном строительстве. Он идеально подходит для отопительных систем, где важны долговечность и эстетика. Такие дымоходы часто становятся частью архитектурного стиля дома и используются с традиционными отопительными приборами.

Преимущества:

• Долговечность: Кирпичный дымоход при правильной эксплуатации может служить до 30 лет. Материал устойчив к воздействию высоких температур, влаги и химических соединений, образующихся в процессе горения. Чтобы продлить срок службы, важно регулярно очищать дымоход и своевременно устранять мелкие повреждения, такие как трещины в кладке.
• Эстетика: Кирпичный дымоход — это не только функциональный элемент, но и декоративная деталь дома. Он гармонично сочетается с фасадом, особенно если дом выполнен из кирпича или имеет классический дизайн. Дымоход можно облицевать декоративным кирпичом или камнем для придания дополнительного шарма.
• Эффективность: Кирпич обладает низкой теплопроводностью, что позволяет дольше удерживать тепло внутри дымохода. Это снижает образование конденсата, который может разрушать внутреннюю поверхность, и улучшает тягу. Благодаря этой особенности кирпичные дымоходы обеспечивают стабильную работу отопительных приборов.

Недостатки:

• Сложность монтажа: Установка кирпичного дымохода требует профессиональных навыков кладки. Необходимо правильно выбрать материал: кирпич должен быть полнотелым, огнеупорным, с маркой не ниже М150–М200. Также важно использовать подходящий раствор: глиняно-песчаный для внутренних частей и цементный для наружных. Без опыта монтаж может занять до нескольких дней и привести к ошибкам, влияющим на безопасность.
• Регулярная чистка: Внутренняя поверхность кирпича более шероховатая, чем у других материалов, что способствует скоплению сажи. Это не только снижает тягу, но и повышает риск возгорания от накопившейся смолы. Для поддержания эффективности рекомендуется чистить дымоход не менее 2 раз в год, используя специальные щетки или тросы.

Подходящие отопительные приборы:

• Кирпичные и чугунные печи: Кирпичный дымоход — лучший выбор для традиционных печей, так как он хорошо выдерживает высокие температуры и резкие перепады.
• Твердотопливные котлы: При использовании котлов, работающих на дровах, угле или брикетах, кирпичный дымоход обеспечивает стабильный отвод продуктов сгорания.
• Камины: Для декоративных или функциональных каминов кирпичный дымоход — это не только практичное, но и эстетически привлекательное решение.

Кирпичный дымоход — надежный выбор для тех, кто ценит долговечность, эстетику и стабильную работу отопительных систем. Однако его установка и эксплуатация требуют определенных усилий. Если у вас нет опыта кладки, рекомендуется обратиться к профессионалам, чтобы избежать ошибок.

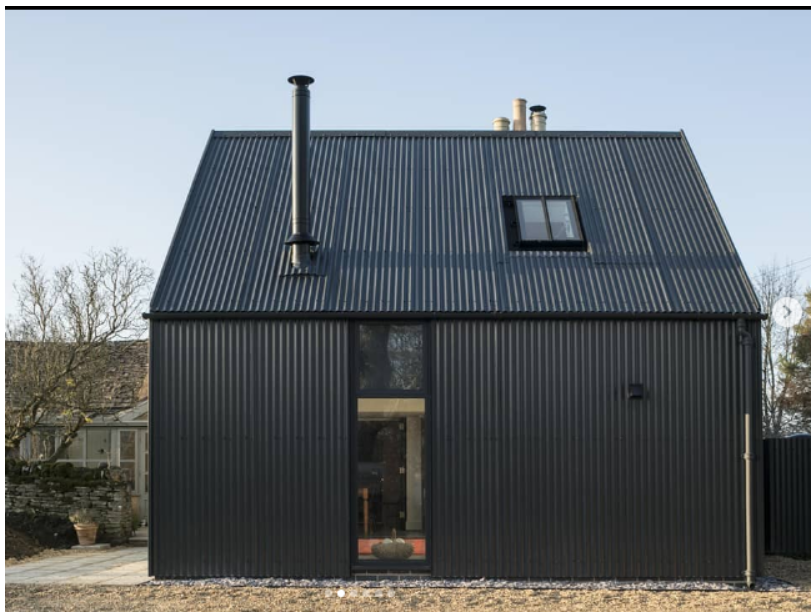

Металлический дымоход

Металлические дымоходы — современное решение, которое пользуется популярностью благодаря простоте установки, универсальности и высокой эффективности. Они подходят для различных отопительных приборов и могут использоваться в любых климатических условиях.

Преимущества:

• Простота установки: Установка металлического дымохода занимает минимум времени. Даже сложные системы с несколькими изгибами можно смонтировать за 1–2 дня. Для работы требуется стандартный набор инструментов, а соединение элементов выполняется быстро и надежно благодаря герметичным стыковым соединениям.
• Универсальность и вариативность: Металлические дымоходы подходят как для внутреннего, так и для наружного монтажа. Они могут быть прямыми или с изгибами, что позволяет устанавливать их даже в сложных конструкциях домов. Благодаря модульной системе элементы легко подстраиваются под конкретный проект.
• Долговечность и устойчивость к коррозии: Сэндвич-трубы из нержавеющей стали служат до 10–15 лет, сохраняя свои эксплуатационные характеристики. Утеплитель между слоями защищает внешнюю поверхность от перепадов температур, а внутренняя труба устойчива к воздействию агрессивных продуктов горения.
• Безопасность: Металлические дымоходы обеспечивают надежную теплоизоляцию благодаря сэндвич-конструкции. Утеплитель (обычно минеральная или базальтовая вата) предотвращает перегрев внешней поверхности и исключает риск возгорания при прохождении через перекрытия или рядом с горючими материалами.
• Компактность: Металлические дымоходы занимают минимум места в помещении. Они идеально подходят для установки в домах с ограниченным пространством.
• Легкость обслуживания: Гладкая поверхность внутренних труб препятствует скоплению сажи и других отложений. Это значительно упрощает процесс чистки и увеличивает интервалы между обслуживанием.
• Эстетика (при правильном оформлении): Современные металлические дымоходы можно украсить кожухами или облицовкой, чтобы они гармонично вписались в интерьер или экстерьер дома. Для наружных конструкций доступны трубы с различными покрытиями, которые выдерживают воздействие ультрафиолета и осадков.

Разница между однослойными и сэндвич-трубами:

• Однослойные трубы: Используются в основном вблизи отопительного прибора, где высокие температуры исключают образование конденсата. Это экономичное решение для простых конструкций, однако они требуют дополнительной теплоизоляции для безопасной работы.
• Сэндвич-трубы: Состоят из двух слоев нержавеющей стали, между которыми находится утеплитель. Эта конструкция предотвращает образование конденсата, улучшает теплоизоляцию и продлевает срок службы системы. Сэндвич-трубы оптимальны для длинных дымоходов и внешнего монтажа.

Подходящие отопительные приборы:

• Твердотопливные котлы: идеально подходят для длительной работы при высоких температурах.
• Жидкотопливные котлы: справляются с выводом продуктов горения при средних температурах.
• Газовые котлы: эффективны для работы в режиме постоянного подогрева.
• Камины и печи: универсальны для всех типов отопительных устройств, включая декоративные и дровяные.

Металлические дымоходы — это сочетание надежности, простоты установки и универсальности. Они подходят как для частных домов, так и для промышленных объектов, обеспечивая долгий срок службы и безопасность. Сэндвич-конструкция и высококачественные материалы делают их оптимальным выбором для современных отопительных систем.

Керамический дымоход

Керамический дымоход — это выбор тех, кто ищет долговечное, надежное и универсальное решение для систем отопления. Благодаря своим уникальным свойствам он идеально подходит для работы в сложных условиях и с мощными отопительными приборами.

Преимущества:

• Высокая долговечность: Керамические дымоходы служат свыше 30 лет, что делает их одной из самых надежных конструкций на рынке. Они устойчивы к воздействию высоких температур, агрессивных продуктов горения и конденсата. Такие трубы сохраняют свои характеристики даже при интенсивной эксплуатации в течение многих лет.
• Эффективность: Гладкие внутренние стенки керамических труб препятствуют накоплению сажи, что снижает необходимость частой чистки и поддерживает стабильную тягу. Кроме того, керамика обладает низкой теплопроводностью, благодаря чему внутренняя температура трубы остается стабильной, минимизируя образование конденсата.
• Эстетика и универсальность: Керамические дымоходы можно легко интегрировать в конструкцию дома: спрятать в стене или облицевать декоративными материалами. Они подходят как для внутренних, так и для наружных установок. Внешне керамические блоки выглядят аккуратно и не портят общий вид здания.
• Устойчивость к температурным перепадам: Керамические трубы выдерживают резкие перепады температуры без деформации и потери эксплуатационных качеств. Это делает их отличным выбором для использования в регионах с суровыми климатическими условиями.
• Универсальность: Керамические дымоходы подходят для всех типов отопительных систем. Они одинаково эффективны при работе с дровяными печами, газовыми котлами или каминами высокой мощности.

Недостатки:

• Высокая стоимость: Это самый дорогой вариант среди дымоходов. Стоимость обусловлена использованием высококачественных материалов и сложностью производства. Однако затраты оправданы за счет долговечности и надежности конструкции.
• Сложность монтажа: Установка керамического дымохода требует фундамента и профессионального подхода. Монтаж выполняется с использованием модульных элементов, что повышает точность, но требует квалифицированных навыков.

Подходящие отопительные приборы:

Керамический дымоход является универсальным решением, подходящим для всех типов отопительных устройств:

• Газовые котлы высокой мощности: керамика выдерживает высокие температуры и кислотные конденсаты, характерные для продуктов сгорания газа.
• Твердотопливные котлы: справляется с интенсивной тепловой нагрузкой и не подвержен повреждениям из-за воздействия сажи.
• Жидкотопливные котлы: обеспечивает эффективное выведение продуктов горения без риска коррозии.
• Камины и печи: подходит как для классических дровяных каминов, так и для современных моделей с высокой теплогенерацией.

Керамический дымоход — это премиальный выбор для тех, кто ценит долговечность, надежность и безопасность. Несмотря на более высокую стоимость и сложность монтажа, он окупается за счет долгого срока службы, минимального ухода и универсальности. Такой дымоход особенно рекомендуется для мощных систем отопления, где необходима стабильная и эффективная работа даже при интенсивной эксплуатации.

Сравнительная таблица материалов

Характеристика	Кирпичный дымоход	Металлический дымоход	Керамический дымоход
Срок службы	До 30 лет	10–15 лет (с утеплением)	Более 30 лет
Сложность монтажа	Высокая: требует навыков кладки и использования специальных растворов.	Средняя: можно установить за 1–2 дня, подходит для самостоятельного монтажа.	Высокая: необходим фундамент и профессиональный монтаж.
Стоимость	Доступная: материалы недорогие, но требуется много труда.	Средняя: зависит от типа труб (однослойные дешевле, сэндвич-трубы дороже).	Высокая: керамика — премиальный материал с дорогим монтажом.
Требования к уходу	Высокие: регулярная чистка из-за шероховатой поверхности, частое удаление сажи.	Средние: гладкая поверхность снижает накопление сажи. Чистка требуется реже, чем у кирпичного дымохода.	Низкие: гладкие стенки минимизируют скопление сажи, уход практически не требуется.
Эстетика	Высокая: гармонично сочетается с классическими стилями домов.	Низкая: внешний вид труб требует дополнительной декоративной обработки.	Высокая: можно легко спрятать в конструкцию или облицевать.
Вес	Тяжелый: требуется прочный фундамент.	Легкий: не требует дополнительных опор (кроме наружного монтажа).	Тяжелый: вес достигает нескольких сотен килограммов, требуется надежное основание.
Устойчивость к перепадам температур	Средняя: возможны микротрещины при резких изменениях температуры.	Высокая: металл выдерживает перепады без повреждений.	Высокая: не деформируется при резких изменениях температуры.
Теплопроводность	Низкая: долго сохраняет тепло, снижая образование конденсата.	Высокая: быстро нагревается и остывает, требует утепления.	Низкая: сохраняет стабильную температуру внутри трубы.
Подходящие отопительные приборы	Кирпичные и чугунные печи, твердотопливные котлы, камины.	Газовые, жидкотопливные и твердотопливные котлы, камины, печи различных типов.	Все типы отопительных приборов, включая мощные котлы и камины.
Скорость монтажа	Низкая: процесс занимает 3–4 дня.	Высокая: установка занимает 1–2 дня.	Средняя: монтаж возможен за 2–3 дня с профессиональным подходом.
Устойчивость к химическим воздействиям	Средняя: подвержен разрушению от кислотных конденсатов.	Средняя: нержавеющая сталь устойчива, но требует утепления для защиты от конденсата.	Высокая: устойчива к воздействию кислот и других агрессивных веществ.

Кирпичный дымоход подойдет для классических домов и отопительных систем с невысокой мощностью. Металлический дымоход — универсальный выбор для большинства современных систем. Керамический дымоход — идеальное решение для мощных и долговечных отопительных систем, хотя и с более высокой стоимостью.

Планирование и подготовка к монтажу дымохода

Перед началом монтажа дымохода важно уделить внимание тщательному планированию и подготовке. От правильного выбора места, расчетов и подбора материалов зависит эффективность работы системы и безопасность дома.

Выбор места для установки дымохода определяется его типом: внутренним или внешним. Внутренний дымоход, проходящий через потолок и кровлю, обеспечивает более стабильную тягу и минимальные теплопотери благодаря тому, что труба остается в теплом помещении. Однако его установка требует продуманного прохождения через перекрытия. Внешний дымоход выводится через стену здания и крепится снаружи. Этот вариант проще в монтаже, так как исключает необходимость прохода через внутренние конструкции, но требует дополнительного утепления, чтобы минимизировать образование конденсата.

Высота трубы и диаметр — ключевые параметры, влияющие на тягу. Минимальная высота дымохода составляет 5 метров, а диаметр трубы зависит от мощности отопительного прибора. Для небольших печей или котлов достаточно диаметра 120 мм, а для мощных систем требуется труба от 200 мм. Если труба расположена рядом с коньком крыши, ее верхний край должен возвышаться на 0,5 метра над коньком. При удалении от конька на 1,5–3 метра высота трубы должна быть не ниже уровня конька.

Для работы потребуются инструменты, включая рулетку, уровень, дрель с насадками для металла, отвертку или шуруповерт, а также расходные материалы, такие как трубы, утеплитель, герметик и крепежные элементы. Каждый материал следует подбирать в зависимости от типа дымохода и конструкции здания.

Особое внимание следует уделить прохождению трубы через перекрытия и кровлю. Для безопасного прохождения через потолочные конструкции используется потолочно-проходной узел, который изолирует трубу от деревянных элементов. Пространство между трубой и узлом заполняется негорючим утеплителем. При выходе трубы на крышу важно предусмотреть отверстие, диаметр которого немного превышает размер трубы, и обеспечить герметизацию стыка с помощью кровельной манжеты или металлического фартука.

Тщательное планирование и подготовка позволят не только правильно выполнить монтаж, но и сделать систему максимально эффективной и безопасной.

Монтаж кирпичного дымохода

Кирпичный дымоход — это надежное и долговечное решение для частного дома. Однако его установка требует соблюдения строгих правил и последовательности этапов. Рассмотрим процесс монтажа поэтапно.

1. Подготовка основания и материалов: Перед началом работ важно подготовить надежное основание для дымохода. Основание должно быть прочным и способным выдержать значительный вес конструкции. Обычно для этого используется бетонный фундамент или массивный кирпичный подиум, расположенный на несущей части здания. Для работы потребуются полнотелые огнеупорные кирпичи марки М150–М200, глиняно-песчаный раствор для внутренних частей и цементный для наружных.
2. Устройство трубы внутри дома: Монтаж начинают от отопительного прибора. Труба должна быть строго вертикальной, допустимое отклонение — не более 3 градусов. Первый ряд кирпичей укладывают вокруг дымоотводного отверстия прибора, обеспечивая плотное прилегание. Каждый последующий ряд выкладывается с разбежкой швов, а внутренняя поверхность канала должна быть гладкой для улучшения тяги.
3. Формирование распушки: Распушка — это расширение трубы в месте прохождения через потолочное перекрытие. Ее задача — предотвратить контакт горячих стенок дымохода с горючими материалами. Для создания распушки увеличивают толщину стенок трубы, выкладывая кирпичи с увеличенным выступом. Пространство между дымоходом и перекрытием заполняется негорючим утеплителем, например, базальтовой ватой.
4. Монтаж трубы на чердаке: После прохождения потолочного перекрытия труба продолжается на чердаке. Здесь ее форма возвращается к стандартным размерам. Кирпичи укладываются ровными рядами с использованием глиняно-песчаного раствора. Верхний край трубы на чердаке должен совпадать с местом выхода на кровлю.
5. Выдра: когда нужна и как сделать: Выдра — это расширение трубы в месте ее прохождения через кровлю. Она предотвращает попадание дождевой воды и снега под кровельный материал. Если крыша имеет сложный профиль или используется металлочерепица, выдра становится необходимым элементом. Ее формируют из нескольких рядов кирпичей, постепенно увеличивая их выступ над основной трубой.
6. Завершение трубы на крыше: После прохождения кровли труба доводится до необходимой высоты. Верхняя часть конструкции (оголовок) слегка расширяется для улучшения тяги и защиты от осадков. На оголовок устанавливается металлический колпак, который предотвращает попадание воды внутрь дымохода.
7. Герметизация и изоляция стыков: Для герметизации стыков между трубой и кровельным материалом используют металлический фартук или планки примыкания. Эти элементы монтируются в два слоя: внутренний (до укладки кровельного материала) и внешний (после его укладки). Стыки дополнительно уплотняются жаростойким герметиком.

Следуя этим этапам, можно обеспечить правильный и безопасный монтаж кирпичного дымохода, который будет эффективно служить долгие годы.

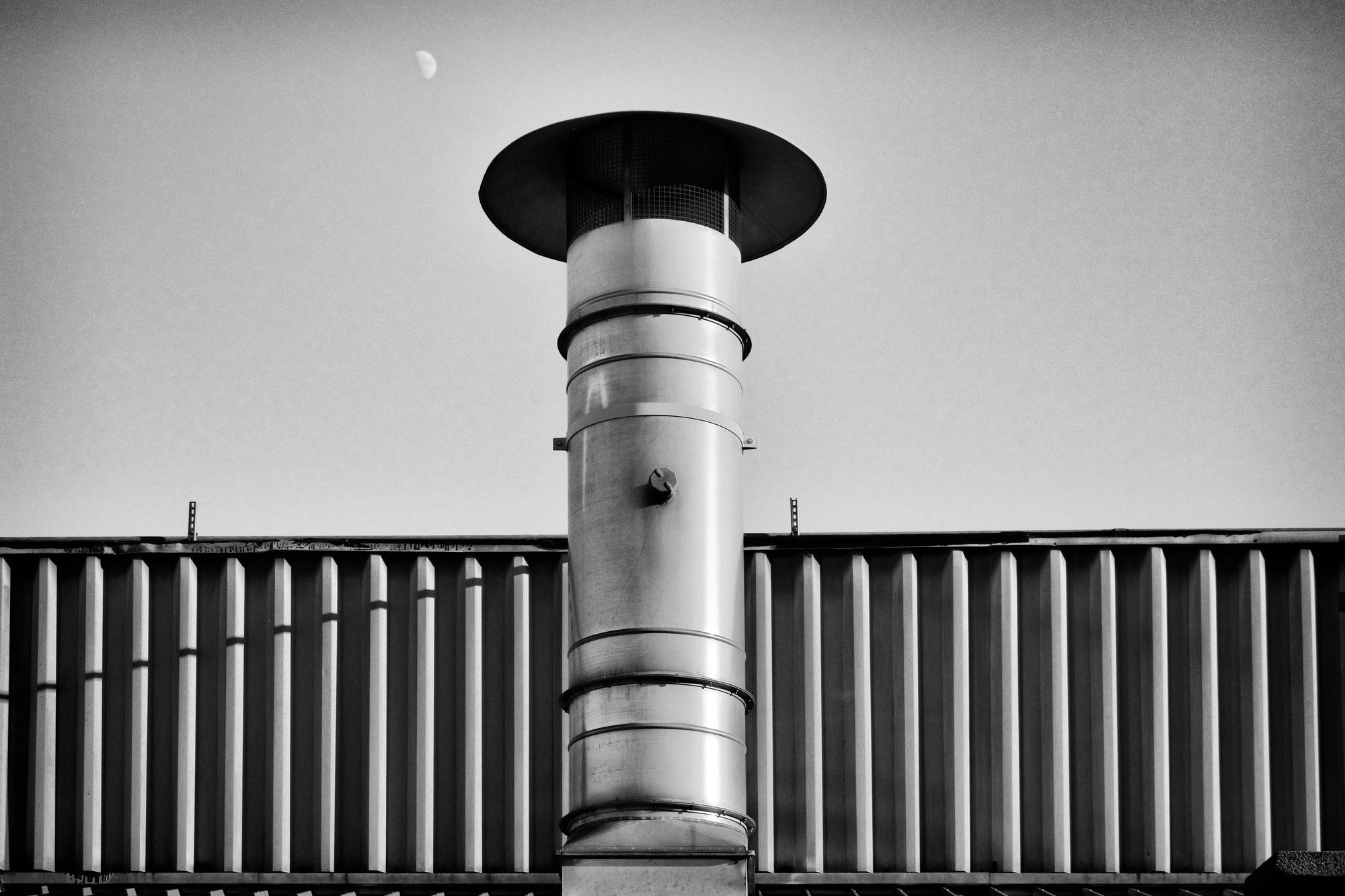

Монтаж металлического дымохода

Металлические дымоходы — это современное и универсальное решение для отопительных систем. Их монтаж проще, чем у кирпичных конструкций, но требует соблюдения определенных правил для обеспечения безопасности и эффективности.

Подготовка и выбор труб

Металлические дымоходы бывают двух основных типов: однослойные и сэндвич-трубы.

• Однослойные трубы используются в местах, где температура продуктов горения очень высокая (например, рядом с отопительным прибором). Они экономичны, но требуют дополнительного утепления, если устанавливаются в прохладных или уличных условиях.
• Сэндвич-трубы состоят из двух слоев нержавеющей стали, между которыми находится утеплитель (обычно базальтовая вата). Они обеспечивают отличную теплоизоляцию, минимизируют образование конденсата и защищают внешнюю оболочку от перегрева.

Выбор труб зависит от расположения дымохода, типа отопительного прибора и климатических условий.

Пошаговая инструкция

1. Установка отопительного прибора: Перед началом монтажа дымохода нужно установить отопительный прибор (печь, камин или котел) на прочное и негорючее основание. Если прибор устанавливается на деревянный пол, используется металлический лист или кирпичная подложка, чтобы защитить пол от нагрева. Прибор должен стоять строго горизонтально.
2. Соединение тройника с патрубком: Тройник служит соединительным элементом между отопительным прибором и вертикальной частью дымохода. Для монтажа:

• На патрубок отопительного прибора нанесите жаростойкий герметик.
• Наденьте тройник «по дыму» (верхняя часть тройника должна находиться выше патрубка).
• Закрепите соединение хомутом.
• Нижний выход тройника закройте заглушкой, которая будет собирать конденсат.

1. Монтаж вертикальной и горизонтальной части трубы: Если дымоход проходит через стену, монтируется горизонтальный участок трубы. Для этого:

• В стене создается отверстие, размеры которого на 25% больше диаметра трубы.
• Внутри отверстия устанавливается проходной блок, заполненный негорючим утеплителем.
• Горизонтальная труба соединяется с тройником с помощью хомута и герметика, а ее конец выводится наружу через проходной блок.
  Для вертикального дымохода используют сэндвич-трубы:
• Трубы соединяются между собой «по дыму» и фиксируются хомутами через каждые 2 метра.
• Если труба проходит внутри помещения, ее крепят к стене с помощью кронштейнов.

1. Прохождение через перекрытия и крышу: Для прохождения трубы через потолочные перекрытия используется потолочно-проходной узел (ППУ). Пространство между трубой и узлом заполняется негорючим утеплителем. Аналогично при прохождении через крышу:

• В кровельном покрытии делается отверстие, соответствующее диаметру проходного элемента.
• Труба пропускается через проходной элемент, который герметизируется кровельной манжетой или металлическим фартуком.

1. Герметизация и утепление: Все соединения труб должны быть герметичными, чтобы исключить утечку дыма и образование конденсата. Для этого:

• На стыки наносится жаростойкий герметик.
• Утепление осуществляется сэндвич-конструкцией или дополнительной теплоизоляцией для однослойных труб.

1. Завершение монтажа: На верхнюю часть трубы устанавливается оголовок или дефлектор, который защищает дымоход от осадков и улучшает тягу.

Советы по предотвращению ошибок

• Всегда проверяйте вертикальность дымохода на каждом этапе монтажа, используя строительный уровень.
• Не допускайте превышения допустимого количества изгибов трубы (не более трех).
• Следите, чтобы горизонтальные участки трубы не превышали 1 метра в длину, так как это может снизить тягу.
• Убедитесь, что проходы через перекрытия и крышу полностью изолированы от горючих материалов.
• Никогда не используйте для соединений обычные герметики или изоляционные материалы, не предназначенные для высоких температур.

Правильно смонтированный металлический дымоход обеспечит безопасное и эффективное функционирование вашей отопительной системы.

Кровельные материалы от Тритон Кровля: качество и надежность для вашего дома

Компания Тритон Кровля предлагает широкий ассортимент кровельных материалов, включая металлочерепицу, профлист и кровельные сэндвич-панели. Эти материалы созданы для того, чтобы обеспечить надежность, долговечность и эстетичный внешний вид кровли. Продукция идеально подходит для различных климатических условий Казахстана, выдерживая перепады температур, снеговые нагрузки и ультрафиолетовое излучение.

Каждый этап производства проходит строгий контроль качества, что гарантирует соответствие материалов всем стандартам. Благодаря разнообразию цветов, типов покрытий и форм, вы можете выбрать решение, которое идеально впишется в архитектурный стиль вашего дома, обеспечивая при этом эффективную защиту от внешних факторов. Тритон Кровля — ваш надежный партнер в создании кровли, которая прослужит десятилетия.

Монтаж керамического дымохода

Керамический дымоход — это высокотехнологичное и долговечное решение, которое требует точности и профессионального подхода. Рассмотрим основные этапы его установки.

Возведение фундамента

Керамические дымоходы имеют значительный вес, достигающий нескольких сотен килограммов, поэтому монтаж начинают с устройства надежного фундамента.
Фундамент должен быть:

• Устойчивым к нагрузкам: рекомендуется использовать железобетонную плиту или усиленное бетонное основание.
• Полностью горизонтальным: перекосы могут привести к деформации конструкции и нарушению тяги.
• С отделкой огнезащитным покрытием: это предотвратит перегрев основания.

Размеры фундамента зависят от параметров дымохода и отопительного прибора, но он должен быть больше площади основания дымохода минимум на 10–15 см с каждой стороны.

Сборка элементов и теплоизоляция

Керамический дымоход состоит из модульных элементов: внутренней керамической трубы, внешнего бетонного корпуса и слоя утеплителя (обычно из минеральной ваты).

1. Укладку элементов начинают с соединения нижней керамической трубы с отопительным прибором. Для этого используется термостойкий герметик, который наносится на стыки труб.
2. Каждый модуль устанавливается друг на друга, строго проверяя вертикальность с помощью уровня.
3. Пространство между внутренней трубой и бетонным блоком заполняется минеральной ватой или другим негорючим утеплителем. Это минимизирует потери тепла и защищает конструкцию от перепадов температур.

Герметизация и стыковка с кровлей

Проход керамического дымохода через кровлю требует особого внимания.

1. На этапе проектирования делают отверстие в кровельном покрытии, диаметр которого превышает размер дымохода на 25–30%.
2. Устанавливается кровельный проходной элемент, который герметизируется манжетой или металлическим фартуком.
3. Особое внимание уделяется стыковке бетонного корпуса с кровельным материалом. Все швы обрабатываются жаростойким герметиком, а соединения закрываются декоративными планками или накладками.

Завершение монтажа и облицовка

После установки основной конструкции завершается монтаж верхней части дымохода:

1. Верхний край трубы укрепляется оголовком, предотвращающим попадание осадков. Также можно установить дефлектор для улучшения тяги.
2. Внешняя часть трубы, находящаяся над крышей, облицовывается декоративными материалами (штукатуркой, камнем или керамической плиткой), что защищает ее от внешних воздействий и улучшает внешний вид.
3. Заключительный этап — проверка всех соединений на герметичность и проведение первого теста работы системы.

Монтаж керамического дымохода — это сложный процесс, который требует точных расчетов, правильного выбора материалов и соблюдения всех строительных норм. Правильно установленный дымоход обеспечит не только безопасное и эффективное удаление продуктов горения, но и долгий срок службы без необходимости ремонта.

Советы от Тритон Кровля: Частые ошибки и проблемы при установке

Монтаж дымохода требует точности и соблюдения строительных норм. Даже небольшие ошибки могут привести к снижению эффективности системы или опасным последствиям. Рассмотрим наиболее распространенные ошибки, их последствия и способы устранения.

Неправильное соединение труб и недостаточная герметизация

Одной из самых частых проблем является неправильное соединение труб. Например, если элементы металлического дымохода соединены "по дыму" вместо "по конденсату", это может привести к утечке конденсата через стыки. Недостаточная герметизация соединений, особенно в местах прохождения через кровлю или перекрытия, также создает риск задымления помещения.

Чтобы избежать таких ошибок:

• Всегда проверяйте, что внутренние трубы соединены "по конденсату", а внешние — "по дыму".

• Используйте только жаростойкие герметики для обработки всех стыков.

• После монтажа проводите проверку системы на утечку дыма.

Ошибки в расчетах высоты и диаметра дымохода

Некорректно рассчитанная высота или диаметр трубы приводит к ухудшению тяги, скоплению дыма и повышенному образованию сажи. Например, слишком низкая труба может создать обратную тягу, а слишком узкий диаметр не справится с выводом продуктов сгорания.

Чтобы избежать подобных проблем:

• Убедитесь, что высота дымохода соответствует строительным нормам: не менее 5 метров от топки до конца трубы. Верхний край трубы должен быть выше уровня конька на 0,5 метра.

• Диаметр трубы подбирается в соответствии с мощностью отопительного прибора. Эти параметры всегда указаны в технической документации.

Задымление помещений

Задымление может быть вызвано несколькими факторами: обратной тягой, попаданием холодного воздуха в трубу или забитым дымоходом. Часто причиной становится несоблюдение расстояния между дымоходом и горючими материалами, что также повышает риск пожара.

Для предотвращения задымления:

• Проверяйте тягу перед каждым отопительным сезоном. Если она слабая, возможно, дымоход засорен или имеет слишком много изгибов.

• Убедитесь, что дымоход правильно изолирован, особенно в местах прохождения через холодные зоны, такие как чердак или крыша.

• Регулярно очищайте дымоход от сажи и конденсата.

Рекомендации по устранению проблем

Если дымоход уже установлен, но проблемы все же возникли, важно оперативно их устранить:

• При утечке дыма или конденсата проверьте и дополнительно герметизируйте все стыки.

• Если тяга недостаточная, удлините трубу или увеличьте диаметр. В некоторых случаях помогает установка дефлектора на верхней части дымохода.

• При задымлении вызовите специалистов для очистки и диагностики.

Большинство проблем при установке дымохода связано с нарушением правил монтажа или неправильными расчетами. Тщательное планирование, использование качественных материалов и регулярное обслуживание системы помогут избежать ошибок и обеспечить надежную и безопасную эксплуатацию.

Эксплуатация и обслуживание дымохода

Для обеспечения эффективной работы дымохода и предотвращения опасных ситуаций, таких как задымление или возгорание, крайне важно соблюдать правила эксплуатации и регулярно проводить обслуживание системы. Основное внимание следует уделять чистке дымохода, которая напрямую влияет на качество тяги и безопасность.

Чистить дымоход нужно регулярно, ориентируясь на тип отопительного прибора и используемое топливо. Печи и камины на твердом топливе требуют чистки минимум дважды в год — до начала отопительного сезона и в его середине. Газовые и жидкотопливные котлы менее требовательны и обычно нуждаются в обслуживании один раз в год. Однако, если в качестве топлива используется древесина с высоким содержанием смолы, как сосна или ель, чистку следует проводить чаще, каждые два-три месяца. Налет сажи на стенках, снижение тяги и запах гари в помещении указывают на необходимость срочной чистки.

Для обслуживания дымохода применяют как механические, так и химические средства. Механический подход включает использование тросов с грузами, щеток и гибких штанг для очищения трубы. Щетки изготавливаются из металла или пластика, их выбирают в зависимости от материала дымохода. Для плотных слоев сажи применяются скребки. Химические средства, такие как специальные полена или порошки, помогают ослабить налет, что упрощает последующую чистку. Жидкие растворы также используются для растворения отложений на стенках трубы.

Профилактика засоров включает в себя правильный выбор топлива и поддержание системы в исправном состоянии. Важно использовать только сухую древесину, так как сырое топливо приводит к образованию большего количества сажи. На верхней части дымохода следует установить защитный колпак и искрогаситель, чтобы предотвратить попадание мусора и осадков. Для избежания обратной тяги необходимо проветривать помещение перед использованием отопительной системы, а также регулярно проверять состояние тяги.

Правильное обслуживание дымохода не только увеличивает срок его службы, но и обеспечивает безопасное использование. Регулярная чистка, грамотная профилактика и соблюдение эксплуатационных правил помогут сохранить систему в рабочем состоянии на долгие годы.

Заключение

Правильная установка дымохода — это не только залог безопасности, но и гарантия долговечной работы отопительной системы. Соблюдение норм и использование подходящих материалов позволяют избежать большинства проблем и обеспечить эффективную работу системы.

Если вы планируете установить дымоход самостоятельно, важно учитывать все этапы монтажа и строго следовать рекомендациям. Однако, для сложных задач или нестандартных проектов лучше обратиться к профессионалам.

Компания Тритон Кровля предлагает широкий ассортимент материалов, изготовленных с учетом климатических условий Казахстана, а также профессиональные консультации. Мы обеспечиваем доставку по всему Казахстану и помогаем строителям реализовать проекты любой сложности. Вы можете связаться с нами для получения помощи или скачать прайс-лист на сайте.

Все статьи
